Jak zamontować centralny zamek VW T4? Poradnik krok po kroku

Wielu właścicieli kultowego Volkswagena T4 marzy o zwiększeniu komfortu użytkowania swojego pojazdu, a jednym z najprostszych i najbardziej efektywnych sposobów jest samodzielny montaż uniwersalnego centralnego zamka. Ten kompleksowy poradnik DIY przeprowadzi Cię krok po kroku przez cały proces, od wyboru odpowiedniego zestawu, przez mechaniczny montaż siłowników w każdych drzwiach, aż po precyzyjne podłączenie elektryczne. Przygotuj się na satysfakcję z wykonanej pracy i znaczną poprawę funkcjonalności Twojego T4!

Krok 1: Wybór idealnego zestawu centralnego zamka na co zwrócić uwagę?

Na polskim rynku znajdziesz mnóstwo uniwersalnych zestawów centralnego zamka, które idealnie nadają się do VW T4. Ich ceny są bardzo przystępne, zazwyczaj wahają się od 50 zł za podstawowy komplet do około 150 zł za zestawy z dwoma pilotami typu "scyzoryk". Nie musisz szukać renomowanych marek często te tańsze, nieskomplikowane zestawy, dostępne na platformach takich jak Allegro, sprawdzają się doskonale. Sam często po nie sięgam, bo są po prostu sprawdzone i niezawodne w swojej prostocie.

Standardowy zestaw, który powinieneś wybrać, zawiera następujące elementy:

• Centralka (moduł sterujący): To mózg całego systemu, odpowiada za odbieranie sygnałów z pilota i sterowanie siłownikami.
• Siłowniki typu "slave" (2-przewodowe): To wykonawcze elementy, które montujesz w drzwiach pasażera, drzwiach przesuwnych i tylnej klapie. Są proste w budowie i mają tylko dwa przewody do zasilania.
• Siłownik typu "master" (5-przewodowy): Ten siłownik montujesz w drzwiach kierowcy. Jest on bardziej rozbudowany, ponieważ oprócz funkcji wykonawczej pełni również rolę sterującą to on wysyła sygnał do centralki, gdy zamykasz lub otwierasz drzwi kluczykiem.
• Wiązki elektryczne: Komplet przewodów do podłączenia wszystkich elementów.
• Cięgna: Elementy mechaniczne, które łączą siłownik z fabrycznym ryglem zamka.
• Elementy montażowe: Śrubki, blaszki, opaski zaciskowe wszystko, co potrzebne do fizycznego zamocowania siłowników.

Krok 2: Kompletowanie arsenału, czyli narzędzia, bez których praca nie ruszy

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowany warsztat to podstawa sukcesu. Oto lista, którą zawsze mam przy sobie podczas takich projektów:

• Wkrętaki (płaskie i krzyżakowe): Niezbędne do demontażu tapicerki i mocowania siłowników.
• Zestaw kluczy nasadowych: Może się przydać do odkręcenia niektórych elementów mechanizmu drzwi.
• Ściągacze do tapicerki: Gorąco polecam! Dzięki nim unikniesz uszkodzenia delikatnych spinek i samej tapicerki. To naprawdę niewielki koszt, a oszczędza nerwów i pieniędzy.
• Wiertarka z wiertłami do metalu: Do wykonania otworów montażowych dla siłowników i prowadzenia cięgien.
• Próbnik napięcia lub multimetr: Absolutny must-have! Użyjesz go do identyfikacji przewodów zasilających i sygnałowych. Bez tego ani rusz, jeśli chcesz uniknąć błędów w podłączeniu elektrycznym.
• Nożyk do tapet: Przyda się do nacinania izolacji przewodów i innych precyzyjnych prac.
• Kombinerki: Do cięcia przewodów, zaciskania końcówek i ogólnych prac manualnych.
• Taśma izolacyjna: Do zabezpieczania połączeń elektrycznych. Zawsze używam dobrej jakości taśmy, aby połączenia były trwałe i bezpieczne.
• Opaski zaciskowe (trytytki): Do porządkowania i mocowania przewodów wewnątrz drzwi i pod tapicerką.

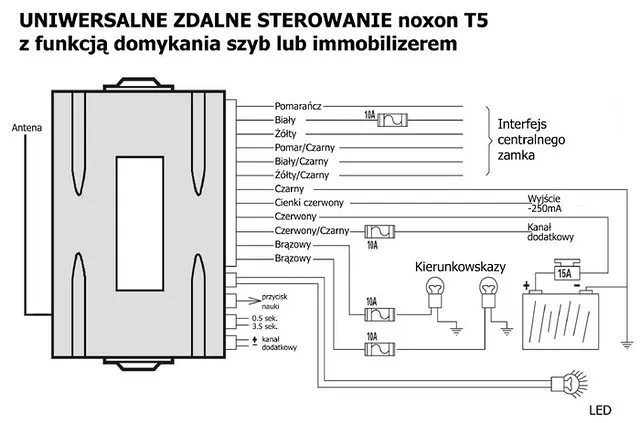

Krok 3: Plan działania poznaj schemat instalacji i rozplanuj prowadzenie kabli

Zanim zaczniesz cokolwiek rozkręcać, poświęć chwilę na dokładne zaplanowanie całej instalacji. To klucz do uniknięcia frustracji i błędów. Zawsze zaczynam od zapoznania się ze schematem dołączonym do zestawu nawet jeśli robiłem to już setki razy, każdy zestaw może mieć drobne różnice. Rozplanuj trasę prowadzenia kabli od centralki do każdego siłownika, zastanów się, gdzie umieścisz centralkę i w których miejscach zamocujesz siłowniki. Pamiętaj o podstawowych zasadach bezpieczeństwa: zawsze odłącz akumulator przed rozpoczęciem prac elektrycznych, a wszystkie połączenia wykonuj starannie i izoluj je.

Montaż siłowników: jak fizycznie zamontować mechanizm w drzwiach?

Demontaż tapicerki drzwi przednich Twój pierwszy krok do wnętrza mechanizmu

Demontaż tapicerki to pierwszy krok, który otworzy Ci drogę do wnętrza drzwi. W T4 nie jest to skomplikowane, ale wymaga cierpliwości i delikatności, aby niczego nie uszkodzić.

1. Odkręć śruby: Zazwyczaj znajdziesz je w uchwycie drzwi, pod zaślepkami oraz na obwodzie tapicerki. Dokładnie sprawdź wszystkie zakamarki.
2. Zdejmij korbkę szyby (jeśli manualna): Jeśli masz manualne szyby, musisz zdjąć korbkę. Często pod nią jest pierścień zabezpieczający, który trzeba podważyć cienkim śrubokrętem lub specjalnym narzędziem.
3. Odłącz przełączniki: Jeśli masz elektryczne szyby, odłącz wtyczki od przełączników.
4. Podważ i zdejmij tapicerkę: Używając ściągaczy do tapicerki (lub płaskiego, szerokiego wkrętaka owiniętego taśmą, aby nie porysować lakieru), delikatnie podważ tapicerkę od dołu i po bokach. Spinki powinny wyskoczyć. Następnie unieś tapicerkę do góry, aby zdjąć ją z rantu okna.
5. Odłącz linki: Po zdjęciu tapicerki, odłącz linki od klamki wewnętrznej i zamka.

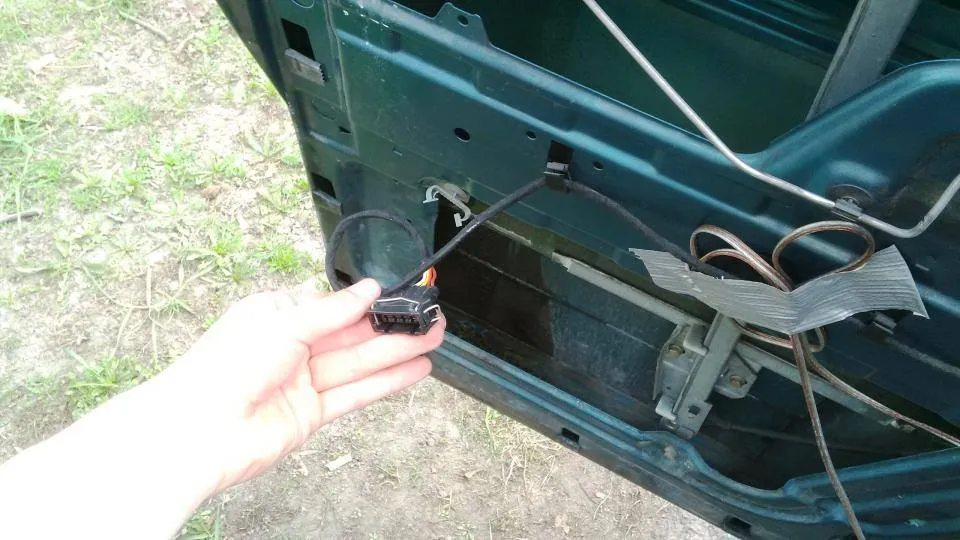

Instalacja siłownika Master w drzwiach kierowcy serce całego systemu

Siłownik "master" to serce Twojego centralnego zamka. Jego prawidłowy montaż jest kluczowy.

1. Znajdź optymalne miejsce: Wewnątrz drzwi poszukaj miejsca, gdzie siłownik będzie mógł być zamocowany stabilnie, a jego cięgno będzie poruszać się swobodnie, bez żadnych oporów. Najczęściej montuje się go w pobliżu fabrycznego mechanizmu zamka.
2. Przymocuj siłownik: Używając blaszek i śrubek z zestawu, przymocuj siłownik do wewnętrznej blachy drzwi. Upewnij się, że jest on stabilny i nie będzie się ruszał podczas pracy.
3. Podłącz cięgno: Podłącz cięgno siłownika do fabrycznego rygla zamka. Musisz to zrobić w taki sposób, aby siłownik skutecznie przesuwał rygiel w obu kierunkach (otwieranie/zamykanie). Często wymaga to lekkiego doginania cięgna lub użycia specjalnych łączników. To jest moment, w którym precyzja jest najważniejsza! Niewłaściwe podłączenie cięgna to najczęstsza przyczyna problemów z działaniem zamka.
4. Sprawdź swobodę ruchu: Przed ostatecznym dokręceniem wszystkiego, ręcznie sprawdź, czy cięgno porusza się płynnie i bez zacięć.

Montaż siłownika Slave w drzwiach pasażera prosta, ale ważna operacja

Montaż siłownika "slave" w drzwiach pasażera jest bardzo podobny do montażu siłownika "master", z tą różnicą, że masz mniej przewodów do poprowadzenia. Proces jest niemal identyczny:

1. Demontaż tapicerki: Wykonaj te same kroki, co w przypadku drzwi kierowcy.
2. Wybór miejsca i mocowanie: Znajdź stabilne miejsce na siłownik w pobliżu mechanizmu zamka i przymocuj go.
3. Podłączenie cięgna: Podłącz cięgno siłownika do fabrycznego rygla, dbając o precyzję i swobodę ruchu.
4. Sprawdzenie: Upewnij się, że wszystko działa płynnie, zanim przejdziesz do podłączania elektryki.

Wyzwanie specjalne: drzwi przesuwne jak poprawnie zamontować siłownik i przeprowadzić kable?

Drzwi przesuwne to często największe wyzwanie w T4. Przeprowadzenie przewodów między karoserią a drzwiami wymaga sprytu i odpowiednich rozwiązań, aby uniknąć ich przetarcia.

1. Demontaż tapicerki: Podobnie jak w drzwiach przednich, zdejmij tapicerkę drzwi przesuwnych.
2. Montaż siłownika: Znajdź odpowiednie miejsce na siłownik wewnątrz drzwi, blisko mechanizmu zamka. Upewnij się, że cięgno będzie mogło swobodnie pracować. Przymocuj siłownik solidnie.
3. Podłączenie cięgna: Połącz cięgno siłownika z ryglem zamka, dbając o płynność ruchu.
4. Przeprowadzenie przewodów kluczowy moment: To tutaj zaczynają się schody. Masz kilka opcji:
   • Specjalne styki (złącza konektorowe): To najbardziej eleganckie i trwałe rozwiązanie. Montuje się je na słupku B i na drzwiach. Po zamknięciu drzwi styki łączą się, zapewniając przepływ prądu. Wymaga to precyzyjnego montażu i wiercenia otworów, ale zapewnia niezawodność.
   • Elastyczna osłona gumowa: Możesz użyć elastycznej osłony gumowej (np. od innych modeli aut), aby przeprowadzić przewody wewnątrz. Wymaga to wykonania otworów w karoserii i drzwiach, a następnie zabezpieczenia przewodów wewnątrz osłony. Jest to mniej estetyczne niż styki, ale również skuteczne, jeśli wykonane starannie.
   • Spirala/sprężyna: Niektórzy stosują rozwiązanie z elastyczną spiralą, która rozciąga się i kurczy wraz z otwieraniem i zamykaniem drzwi. Wymaga to bardzo dobrego zabezpieczenia przewodów wewnątrz spirali.
   Niezależnie od wybranej metody, upewnij się, że przewody są odpowiednio długie, nie są naprężone i nie będą się przetarły podczas ruchu drzwi!
5. Zabezpieczenie przewodów: Po przeprowadzeniu przewodów, zabezpiecz je opaskami zaciskowymi, aby nie plątały się w mechanizmie drzwi.

Tylna klapa czy drzwi skrzydełkowe? Praktyczny poradnik montażu siłownika z tyłu pojazdu

Montaż siłownika w tylnej klapie lub drzwiach skrzydełkowych również wymaga uwagi, szczególnie w kwestii prowadzenia przewodów.

1. Demontaż tapicerki: Zdejmij tapicerkę z tylnej klapy lub drzwi skrzydełkowych.
2. Znajdź miejsce na siłownik: W klapie zazwyczaj jest sporo miejsca. Poszukaj stabilnego punktu do zamocowania siłownika w pobliżu fabrycznego mechanizmu zamka.
3. Podłącz cięgno: Podłącz cięgno siłownika do rygla zamka, tak aby działało płynnie.
4. Przeprowadzenie przewodów: Przewody musisz przeprowadzić przez gumową przelotkę łączącą karoserię z klapą/drzwiami. Często jest to już istniejąca przelotka, przez którą idą inne kable (np. od oświetlenia tablicy rejestracyjnej). Jeśli nie ma miejsca, możesz delikatnie poszerzyć otwór lub użyć nowej przelotki.
5. Zapewnij odpowiednią długość: Upewnij się, że przewody mają odpowiednią długość, aby nie były naprężone podczas otwierania klapy/drzwi, ale też nie były zbyt luźne, aby nie plątały się i nie uległy uszkodzeniu.
6. Zabezpieczenie: Użyj opasek zaciskowych, aby uporządkować i zabezpieczyć przewody wewnątrz klapy/drzwi.

Podłączenie elektryczne: jak ożywić centralny zamek w T4?

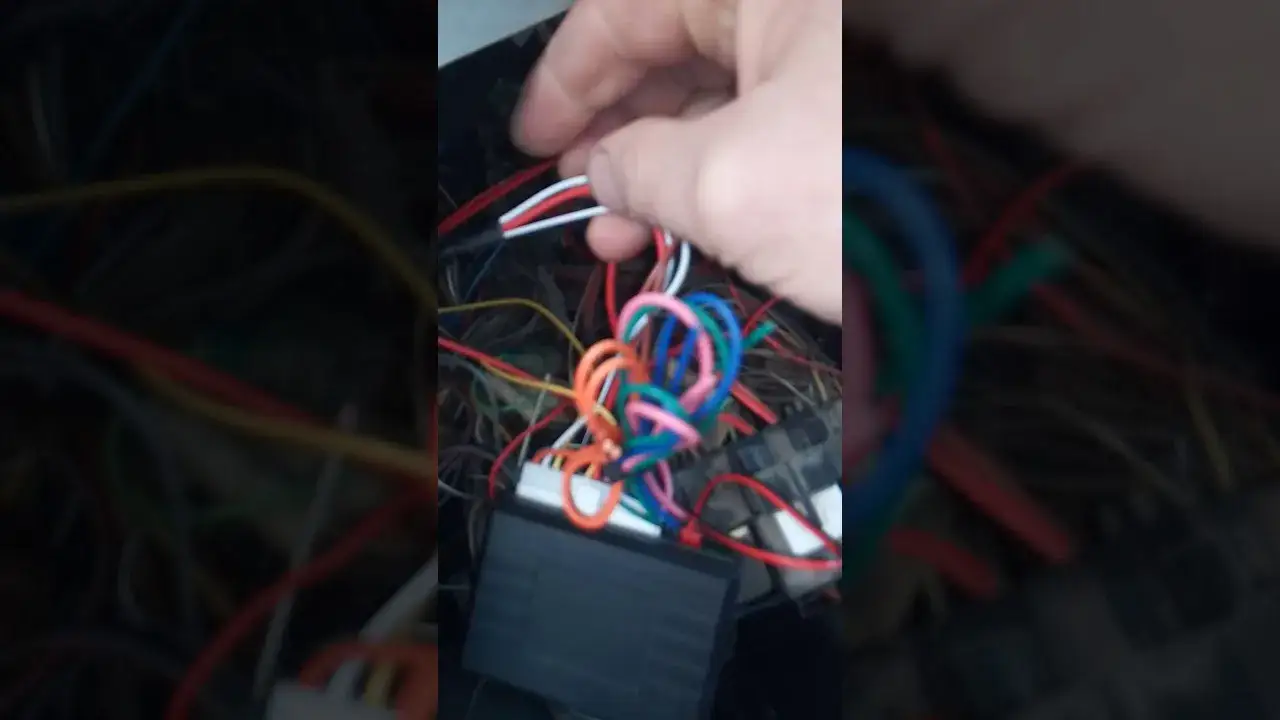

Lokalizacja i montaż centralki sterującej gdzie najlepiej ją umieścić?

Jak znaleźć bezpieczne i stałe zasilanie +12V oraz pewny punkt masy?

Prawidłowe podłączenie zasilania to podstawa stabilnej pracy centralnego zamka. Oto jak to zrobić bezpiecznie:

• Stałe zasilanie +12V:
  1. Skrzynka bezpieczników: Najprościej jest znaleźć wolne miejsce w skrzynce bezpieczników, które jest zasilane na stałe (czyli prąd jest tam nawet po wyłączeniu zapłonu). Użyj próbnika napięcia, aby zidentyfikować taki bezpiecznik. Możesz użyć specjalnej "przejściówki" do bezpieczników, która pozwala na podłączenie dodatkowego obwodu z własnym bezpiecznikiem.
  2. Bezpośrednio z akumulatora: Jeśli wolisz, możesz poprowadzić przewód bezpośrednio z akumulatora, ale koniecznie zastosuj dodatkowy bezpiecznik (np. 10A) jak najbliżej akumulatora. To absolutna podstawa bezpieczeństwa!
• Pewny punkt masy (-):
  1. Fabryczne punkty masowe: W T4 znajdziesz wiele fabrycznych punktów masowych, zazwyczaj pod deską rozdzielczą, w progach lub w okolicy słupków. Szukaj śrub, do których podłączone są inne brązowe przewody.
  2. Karoseria: Możesz również podłączyć masę bezpośrednio do czystej, metalowej części karoserii. Upewnij się, że powierzchnia jest wolna od farby i rdzy, aby zapewnić dobry kontakt.

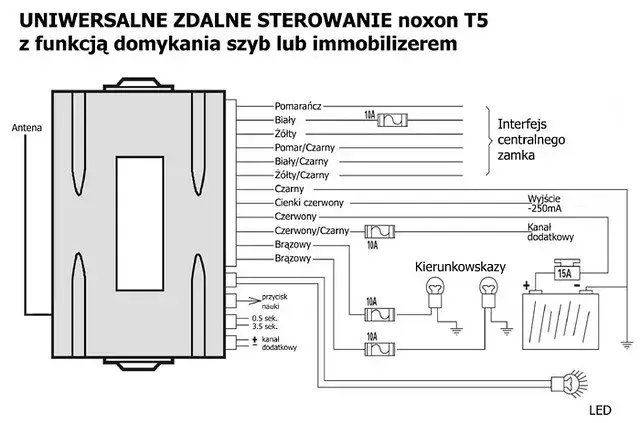

Podłączanie wiązek elektrycznych krok po kroku od centralki do każdego siłownika

Teraz czas na podłączenie wszystkich przewodów. Postępuj zgodnie ze schematem dołączonym do Twojego zestawu, ale ogólna zasada jest następująca:

1. Podłączenie siłownika "master" (5-przewodowy):
   • Zlokalizuj wiązkę od siłownika master. Zazwyczaj ma ona pięć przewodów o różnych kolorach.
   • Podłącz te przewody do odpowiednich wejść w centralce, zgodnie ze schematem. Dwa przewody będą odpowiadać za zasilanie siłownika, a pozostałe trzy za sygnały sterujące (otwieranie, zamykanie i sygnał zwrotny do centralki).
2. Podłączenie siłowników "slave" (2-przewodowe):
   • Każdy siłownik "slave" ma dwa przewody (zazwyczaj niebieski i zielony).
   • Podłącz te przewody równolegle do odpowiednich wyjść centralki, które są przeznaczone do sterowania siłownikami "slave". Zazwyczaj centralka ma jedno wyjście do otwierania i jedno do zamykania, a siłowniki "slave" po prostu zmieniają polaryzację zasilania, aby zmienić kierunek ruchu.
   • Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane taśmą izolacyjną.

Opcja dla wymagających: integracja z kierunkowskazami jak to zrobić dobrze?

Jeśli chcesz, aby Twój centralny zamek sygnalizował zamknięcie/otwarcie pojazdu mignięciem kierunkowskazów, możesz to łatwo podłączyć. Większość uniwersalnych centralek ma do tego specjalne wyjścia.

1. Zlokalizuj przewody kierunkowskazów:
   • Przy przełączniku świateł awaryjnych: To często najprostsze miejsce. Zdejmij panel wokół przełącznika i poszukaj dwóch przewodów (zazwyczaj o różnych kolorach), które zasilają lewy i prawy kierunkowskaz.
   • W progu: Przewody kierunkowskazów często biegną w wiązkach pod wykładziną w progach. Użyj próbnika napięcia, aby zidentyfikować te, które migają po włączeniu kierunkowskazu.
2. Podłącz wyjścia centralki:
   • Centralka centralnego zamka ma zazwyczaj dwa osobne przewody (np. żółty i biały), które służą do podłączenia pod kierunkowskazy.
   • Podłącz jeden przewód z centralki do przewodu lewego kierunkowskazu, a drugi do przewodu prawego kierunkowskazu. Pamiętaj o dobrej izolacji połączeń.

Ostatnie szlify: testowanie, regulacja i składanie centralnego zamka

Pierwsze uruchomienie jak sprawdzić, czy wszystko działa poprawnie?

Zanim złożysz wszystko do kupy, musisz przeprowadzić pierwsze uruchomienie i testy. To kluczowy etap, który pozwoli Ci wychwycić ewentualne błędy.

1. Podłącz akumulator: Po upewnieniu się, że wszystkie połączenia są bezpieczne i zaizolowane, podłącz akumulator.
2. Test z pilota/kluczyka:
   • Spróbuj zamknąć i otworzyć samochód z pilota.
   • Następnie spróbuj zamknąć i otworzyć drzwi kierowcy kluczykiem. Upewnij się, że siłownik "master" wysyła sygnał do centralki i wszystkie pozostałe drzwi reagują.
3. Sprawdź każde drzwi: Otwórz i zamknij każde drzwi pojedynczo, upewniając się, że siłownik działa płynnie i skutecznie rygluje/odryglowuje zamek.
4. Sprawdź kierunkowskazy (jeśli podłączone): Upewnij się, że kierunkowskazy migają po zamknięciu i otwarciu pojazdu.
5. Nasłuchuj: Zwróć uwagę na wszelkie nietypowe dźwięki, zacięcia czy opory podczas pracy siłowników.

Precyzyjna regulacja cięgien klucz do płynnego działania zamków

Jeśli podczas testów zauważysz, że któryś siłownik działa zbyt wolno, z oporem, albo nie domyka/nie otwiera zamka w pełni, to najprawdopodobniej problem leży w regulacji cięgien. To jest ten moment, w którym cierpliwość popłaca! Odpowiednia regulacja cięgna jest kluczowa dla płynnego i skutecznego działania zamków. Cięgno nie może być ani zbyt luźne (bo siłownik nie będzie miał pełnego zakresu ruchu), ani zbyt napięte (bo będzie stawiało opór siłownikowi, co może prowadzić do jego szybszego zużycia lub braku siły). Czasem wystarczy drobne dogięcie cięgna lub przesunięcie mocowania o milimetr, aby wszystko zaczęło działać idealnie. Eksperymentuj, aż uzyskasz płynne i bezproblemowe działanie każdego zamka.

Porządkowanie przewodów i montaż tapicerki ostatnie szlify Twojego projektu

Gdy już masz pewność, że wszystko działa jak należy, czas na uporządkowanie instalacji i złożenie wnętrza pojazdu.

1. Uporządkuj przewody: Za pomocą opasek zaciskowych (trytytek) starannie uporządkuj wszystkie przewody wewnątrz drzwi i pod tapicerką. Upewnij się, że nie będą one przeszkadzać w działaniu mechanizmów, nie będą się plątać ani nie zostaną przyciśnięte przez tapicerkę.
2. Zabezpiecz połączenia: Jeszcze raz sprawdź i zabezpiecz wszystkie połączenia elektryczne taśmą izolacyjną, aby były odporne na wilgoć i wibracje.
3. Zamontuj tapicerkę: Zacznij od podłączenia linek do klamek i ewentualnych przełączników. Następnie nałóż tapicerkę na rant okna, a potem delikatnie wciśnij ją na miejsce, aby spinki zaskoczyły.
4. Przykręć śruby: Przykręć wszystkie śruby, które wcześniej odkręciłeś.
5. Zamontuj korbki/przełączniki: Załóż korbki szyb lub podłącz przełączniki elektryczne.
6. Ostateczny test: Po złożeniu wszystkiego, wykonaj jeszcze jeden szybki test centralnego zamka, aby upewnić się, że nic nie zostało uszkodzone podczas montażu tapicerki.

Najczęstsze problemy z centralnym zamkiem i jak je rozwiązać

Zamek "wariuje" lub działa tylko w jedną stronę? Sprawdź te 3 rzeczy

To jeden z najczęstszych problemów, z którym się spotykam. Zamek, który "wariuje" (sam się zamyka/otwiera) lub działa tylko w jedną stronę, zazwyczaj ma jedną z tych przyczyn:

• Przetarte przewody w przelotkach drzwi: Szczególnie w drzwiach, które często się otwierają i zamykają (np. drzwi kierowcy, przesuwne), izolacja przewodów może się przetrzeć. Powoduje to zwarcia lub brak kontaktu. Rozwiązanie: Dokładnie sprawdź przewody w gumowych przelotkach. Jeśli znajdziesz przetarcia, napraw je, zaizoluj lub wymień uszkodzony odcinek.
• Wilgoć w siłownikach lub centralce: Woda lub wilgoć mogą dostać się do wnętrza siłownika lub centralki, powodując korozję i nieprawidłowe działanie. Rozwiązanie: Zdemontuj podejrzany element, osusz go (np. suszarką do włosów na niskiej temperaturze) i sprawdź, czy nie ma śladów korozji. Jeśli tak, spróbuj oczyścić styki. W przypadku poważnej korozji, element może wymagać wymiany.
• Słaby styk na masie: Niewystarczająco pewne połączenie z masą może powodować niestabilne działanie całego systemu. Rozwiązanie: Sprawdź punkt podłączenia masy. Upewnij się, że jest czysty, wolny od rdzy i farby, a połączenie jest solidne.

Siłownik jest za słaby, by zamknąć drzwi? Diagnoza i naprawa problemu

Jeśli siłownik pracuje, ale nie ma wystarczającej siły, aby poruszyć ryglem zamka, problem leży zazwyczaj w mechanice:

• Źle wyregulowane cięgno: To najczęstsza przyczyna. Cięgno może być zbyt luźne, przez co siłownik nie ma pełnego zakresu ruchu, lub zbyt napięte, co stawia mu opór. Rozwiązanie: Dokładnie wyreguluj cięgno, tak aby ruch siłownika był płynny i bez oporów, a rygiel zamka poruszał się w pełnym zakresie. Czasem wystarczy delikatnie dogiąć cięgno.
• Mechaniczne opory w zamku: Sam mechanizm zamka może być zabrudzony, suchy lub uszkodzony, co powoduje, że stawia duży opór siłownikowi. Rozwiązanie: Zdemontuj mechanizm zamka, wyczyść go i obficie przesmaruj smarem do zamków. Sprawdź, czy nie ma uszkodzonych lub zgiętych elementów.

Przeczytaj również: Pompka centralnego zamka Golf 3: Gdzie szukać i jak naprawić?

Brak reakcji zamka w drzwiach przesuwnych jak znaleźć i naprawić usterkę połączenia?

Problemy z drzwiami przesuwnymi to klasyka w T4, głównie ze względu na specyfikę połączenia elektrycznego:

• Przetarte przewody w przelotce/stykach: Przewody biegnące do drzwi przesuwnych są szczególnie narażone na przetarcia i uszkodzenia z powodu ciągłego ruchu. Rozwiązanie: Dokładnie sprawdź całą trasę przewodów, od słupka B do wnętrza drzwi. Jeśli używasz styków konektorowych, sprawdź, czy są czyste i czy zapewniają dobry kontakt. W przypadku uszkodzeń, napraw lub wymień przewody.
• Zabrudzone lub skorodowane styki konektorowe: Jeśli zastosowałeś styki, mogą się one zabrudzić lub skorodować, co uniemożliwi przepływ prądu. Rozwiązanie: Oczyść styki drobnym papierem ściernym lub specjalnym preparatem do czyszczenia styków. Upewnij się, że są dobrze ustawione i mają pewny kontakt po zamknięciu drzwi.
• Uszkodzony siłownik: Rzadziej, ale zdarza się, że siłownik w drzwiach przesuwnych ulega uszkodzeniu. Rozwiązanie: Odłącz siłownik i podłącz go bezpośrednio do akumulatora (na krótko), aby sprawdzić, czy działa. Jeśli nie, wymień siłownik.
