Jak sprawdzić przekaźnik samochodowy? Prosty poradnik krok po kroku

W dzisiejszych samochodach, pełnych elektroniki, nawet mały, niepozorny element może unieruchomić kluczowe systemy. Jednym z takich komponentów jest przekaźnik samochodowy. Ten artykuł to praktyczny, krok po kroku poradnik, który pomoże Ci samodzielnie zdiagnozować przekaźniki w Twoim aucie i zidentyfikować typowe problemy, oszczędzając czas i pieniądze na wizyty u mechanika.

Co to jest przekaźnik i jak wpływa na działanie samochodu

Przekaźnik samochodowy to nic innego jak elektromagnetyczny przełącznik, który pełni niezwykle ważną funkcję w układzie elektrycznym pojazdu. Wyobraź sobie, że masz włącznik w kabinie, który musi obsłużyć duży prąd, na przykład do pompy paliwa czy wentylatora chłodnicy. Bez przekaźnika musiałbyś prowadzić grube kable do samego włącznika, co jest nieefektywne i niebezpieczne. Przekaźnik rozwiązuje ten problem: za pomocą niewielkiego prądu (zwanego prądem sterującym), który zasila jego cewkę, jest w stanie załączyć lub rozłączyć znacznie większy prąd w innym obwodzie (obwodzie roboczym). Dzięki temu możemy bezpiecznie zasilać energochłonne podzespoły, takie jak rozrusznik, światła, ogrzewanie szyby czy systemy klimatyzacji.

Awaria przekaźnika, choć często bagatelizowana, może mieć poważne konsekwencje dla funkcjonowania samochodu. Kiedy przekaźnik przestaje działać prawidłowo, obwód, którym steruje, może zostać przerwany lub na stałe załączony. Poniżej przedstawiam najczęstsze objawy, które powinny wzbudzić Twoją czujność:

• Całkowity brak działania danego podzespołu: To najbardziej oczywisty sygnał. Jeśli pompa paliwa nie włącza się, światła mijania nie świecą, a rozrusznik milczy, choć akumulator jest sprawny, przekaźnik może być winowajcą.
• Niestabilna praca urządzenia: Jeśli zauważysz, że pompa paliwa przerywa pracę, światła migoczą, a wentylator chłodnicy włącza się i wyłącza bez wyraźnego powodu, może to wskazywać na problem ze stykami przekaźnika.
• Urządzenie działa cały czas: W rzadkich przypadkach styki przekaźnika mogą się "skleić" w pozycji załączonej. Wtedy dany podzespół (np. wentylator) będzie pracował nieprzerwanie, nawet po wyłączeniu zapłonu, co może prowadzić do rozładowania akumulatora.
• Słyszalne "cykanie" lub "brzęczenie": Jeśli słyszysz nietypowe dźwięki, takie jak szybkie "cykanie" lub "brzęczenie" z okolic skrzynki bezpieczników, ale obwód się nie załącza, oznacza to, że cewka przekaźnika próbuje działać, ale styki nie przełączają się prawidłowo.
• Brak charakterystycznego "kliknięcia": Sprawny przekaźnik po załączeniu obwodu powinien wydać wyraźne "kliknięcie". Jego brak jest często pierwszym sygnałem problemu.

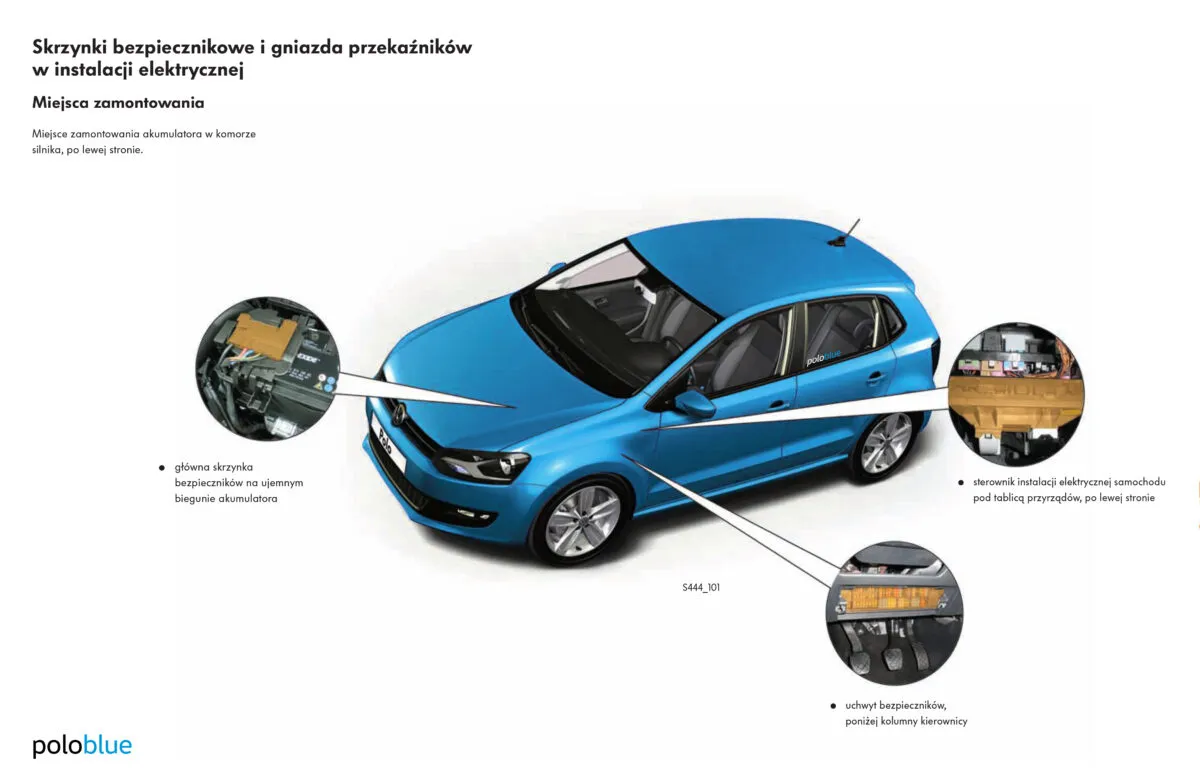

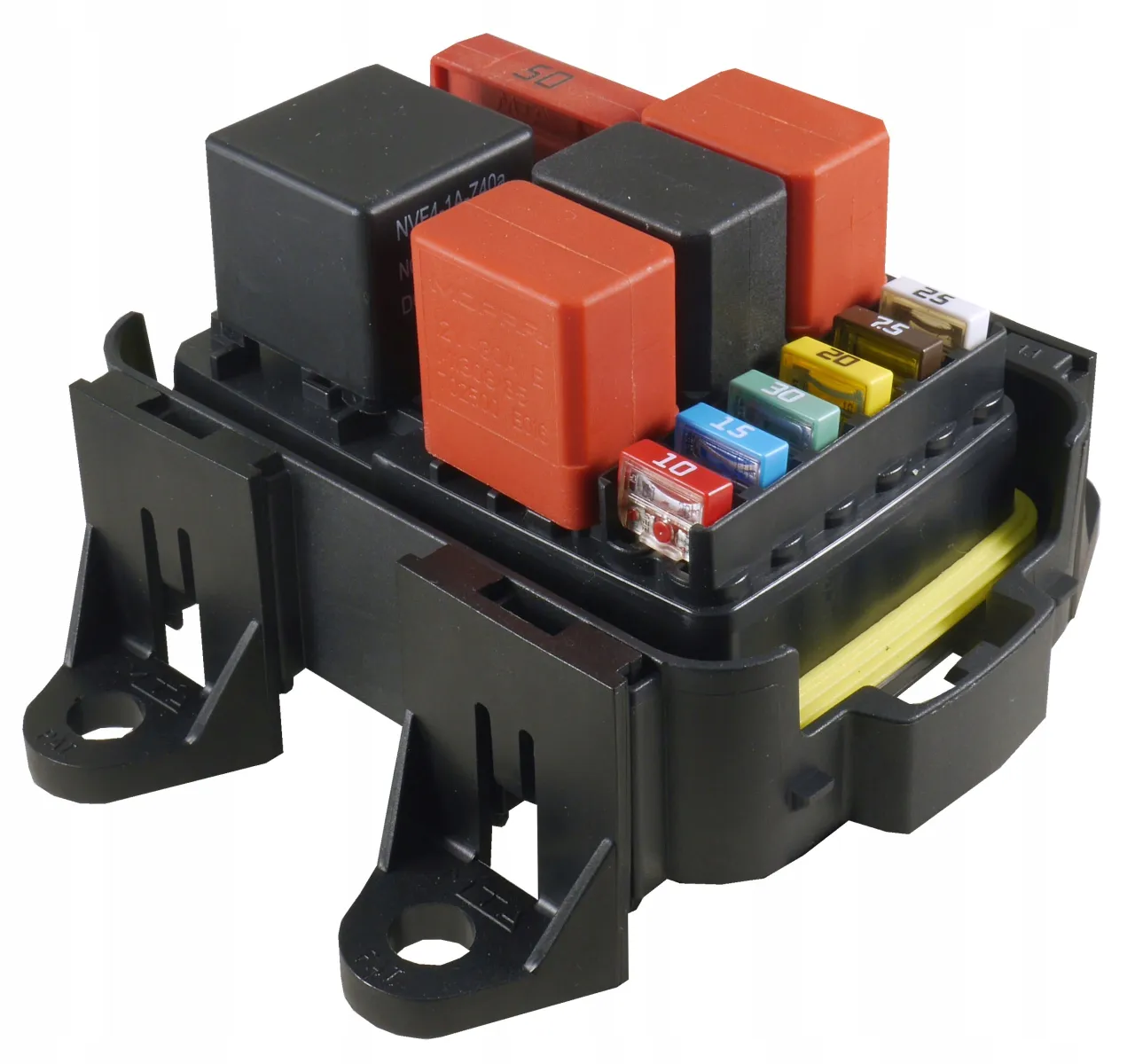

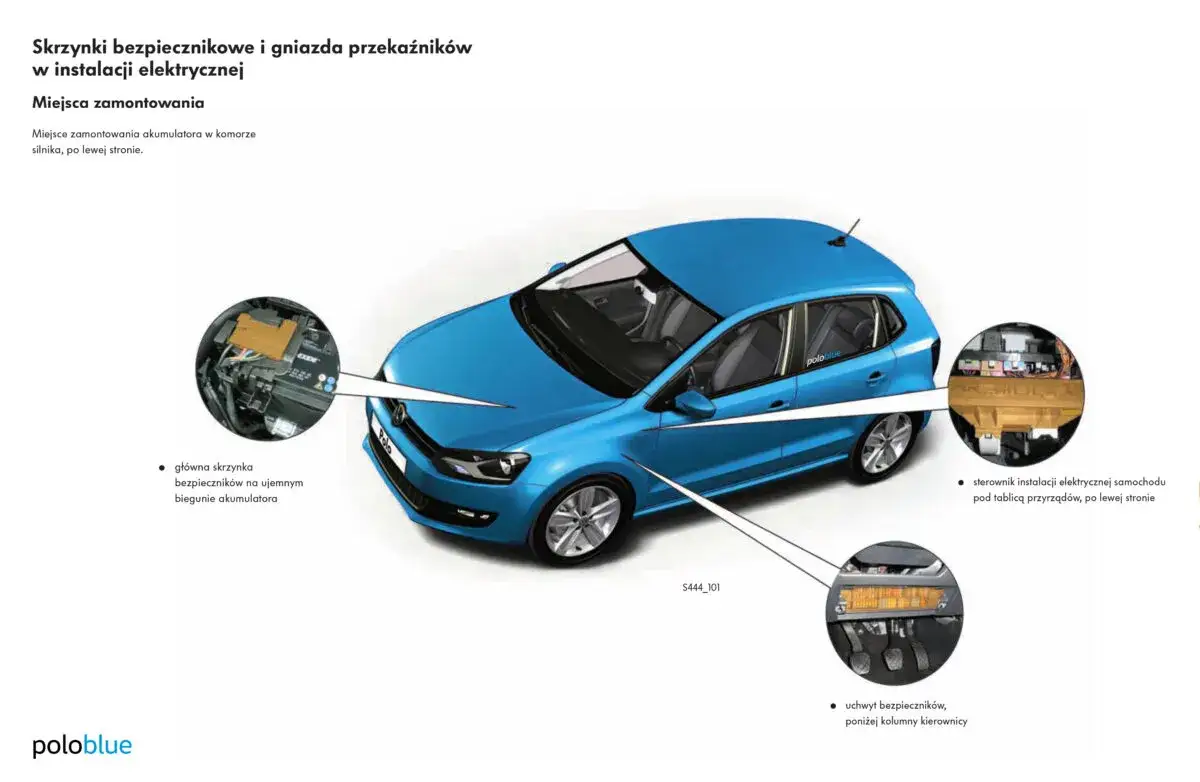

Zanim przystąpisz do jakichkolwiek testów, musisz zlokalizować podejrzany przekaźnik. W większości samochodów znajdziesz je w skrzynkach bezpieczników i przekaźników. Zazwyczaj są dwie takie skrzynki: jedna umieszczona w komorze silnika, często w pobliżu akumulatora, a druga w kabinie pasażerskiej najczęściej pod deską rozdzielczą (po stronie kierowcy lub pasażera), w okolicach schowka lub pod siedzeniem. Zawsze zacznij od instrukcji obsługi pojazdu to najpewniejsze źródło informacji o dokładnym położeniu i funkcji każdego przekaźnika. Dodatkowo, na wewnętrznej stronie pokrywy skrzynki bezpieczników często znajduje się schemat z oznaczeniami (np. R1, K1) i ikonami, które pomogą Ci zidentyfikować konkretny przekaźnik odpowiadający za dany obwód.

Przygotuj się do diagnozy przekaźnika

Aby skutecznie zdiagnozować przekaźnik, potrzebujesz kilku podstawowych narzędzi. Nie są to drogie ani skomplikowane sprzęty, a ich posiadanie pozwoli Ci na precyzyjne określenie problemu.

• Multimetr cyfrowy (miernik uniwersalny): Absolutna podstawa. Pozwoli Ci zmierzyć rezystancję cewki i sprawdzić ciągłość styków.
• Zestaw przewodów z krokodylkami lub sondami: Ułatwią bezpieczne podłączenie multimetru i zewnętrznego zasilania.
• Mała żarówka 12V (np. W5W): Przydatna jako alternatywa dla multimetru do testowania obwodu roboczego.
• Opcjonalnie: zasilacz 12V lub prostownik: Będzie potrzebny do podania zewnętrznego zasilania na cewkę przekaźnika podczas testów.
• Szczypce do wyjmowania przekaźników: Wiele samochodów ma specjalne szczypce w zestawie narzędzi, ułatwiające bezpieczne wyjęcie przekaźników z gniazda.
• Instrukcja obsługi pojazdu: Niezbędna do zlokalizowania przekaźników i zrozumienia ich funkcji.

Kiedy już zlokalizujesz skrzynkę bezpieczników, zwróć uwagę na schematy umieszczone na jej pokrywie. Często są tam oznaczenia typu R1, R2, K1, K2, które odnoszą się do konkretnych przekaźników. Obok tych oznaczeń znajdziesz ikony symbolizujące funkcję przekaźnika, np. ikonę pompy paliwa, wentylatora, świateł czy klaksonu. Zrozumienie tych symboli jest kluczowe do prawidłowej identyfikacji. Same przekaźniki również mają oznaczenia, które informują o ich typie i parametrach, ale najważniejsze są oznaczenia pinów (nóżek), które musisz znać, aby poprawnie przeprowadzić testy.

30

To pin, do którego podawane jest stałe zasilanie (+12V) bezpośrednio z akumulatora. Stanowi wejście obwodu roboczego przekaźnika.

87

Jest to wyjście prądu na odbiornik (np. pompa paliwa, światła) po załączeniu przekaźnika. Prąd płynie z pinu 30 do pinu 87, gdy cewka przekaźnika jest zasilana.

85

Ten pin to masa (-) obwodu sterującego (cewki). Do niego podłączana jest masa, która zamyka obwód cewki.

86

Pin 86 to zasilanie (+) obwodu sterującego (cewki). Najczęściej napięcie pojawia się na nim po przekręceniu kluczyka w stacyjce lub włączeniu odpowiedniego przełącznika w samochodzie.

87a

Ten pin występuje w przekaźnikach przełączających (tzw. przekaźnikach NO/NC). Jest to wyjście prądu w pozycji spoczynkowej, czyli gdy cewka nie jest zasilana. Gdy cewka zostanie zasilana, prąd przełącza się z 87a na 87.

Szybkie testy przekaźnika bez specjalistycznych narzędzi

Zanim sięgniesz po multimetr, możesz wykonać kilka prostych testów, które często wystarczą do wstępnej diagnozy. Te metody są szybkie, nie wymagają specjalistycznych narzędzi i mogą od razu wskazać problem.

Pierwsza metoda to test "na klik". Kiedy włączasz dany obwód (np. przekręcasz kluczyk w stacyjce, włączasz światła), sprawny przekaźnik powinien wydać wyraźne, mechaniczne "kliknięcie". To dźwięk styków, które się przełączają. Aby upewnić się, że to właśnie ten przekaźnik "klika", możesz położyć na nim palec powinieneś poczuć delikatne wibracje lub przełączenie. Jeśli nie słyszysz kliknięcia lub go nie czujesz, może to oznaczać problem z cewką przekaźnika lub brakiem zasilania do niej. Pamiętaj jednak, że w niektórych samochodach przekaźniki są bardzo ciche lub umieszczone w trudno dostępnych miejscach, co może utrudnić ten test.

Druga, równie prosta metoda, to podmiana przekaźników. Jeśli w skrzynce bezpieczników znajdziesz inny, identyczny przekaźnik (sprawdź numer, schemat i parametry prądowe), który obsługuje mniej istotny obwód (np. klakson, światła przeciwmgielne, które nie są Ci niezbędne do jazdy), możesz spróbować zamienić je miejscami. Jeśli po zamianie podejrzany obwód (np. pompa paliwa) zacznie działać, a ten "mniej istotny" przestanie, to masz winowajcę uszkodzony przekaźnik. To bardzo skuteczna metoda, która pozwala szybko potwierdzić awarię bez użycia żadnych narzędzi. Pamiętaj tylko, aby zawsze zamieniać przekaźniki o identycznych parametrach, aby uniknąć uszkodzenia innych podzespołów.

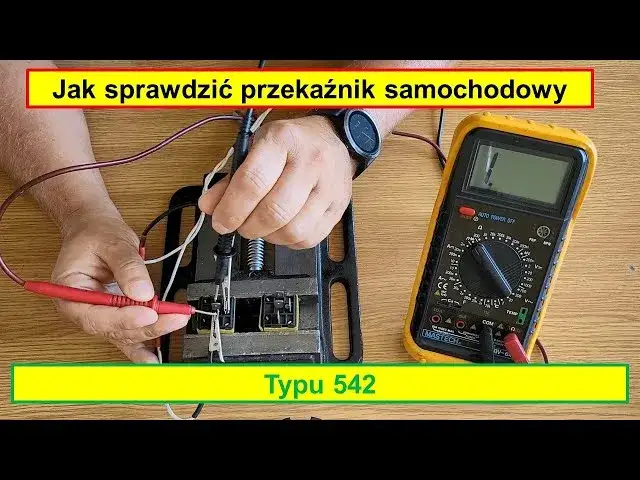

Precyzyjna diagnoza multimetrem: Sprawdź przekaźnik jak profesjonalista

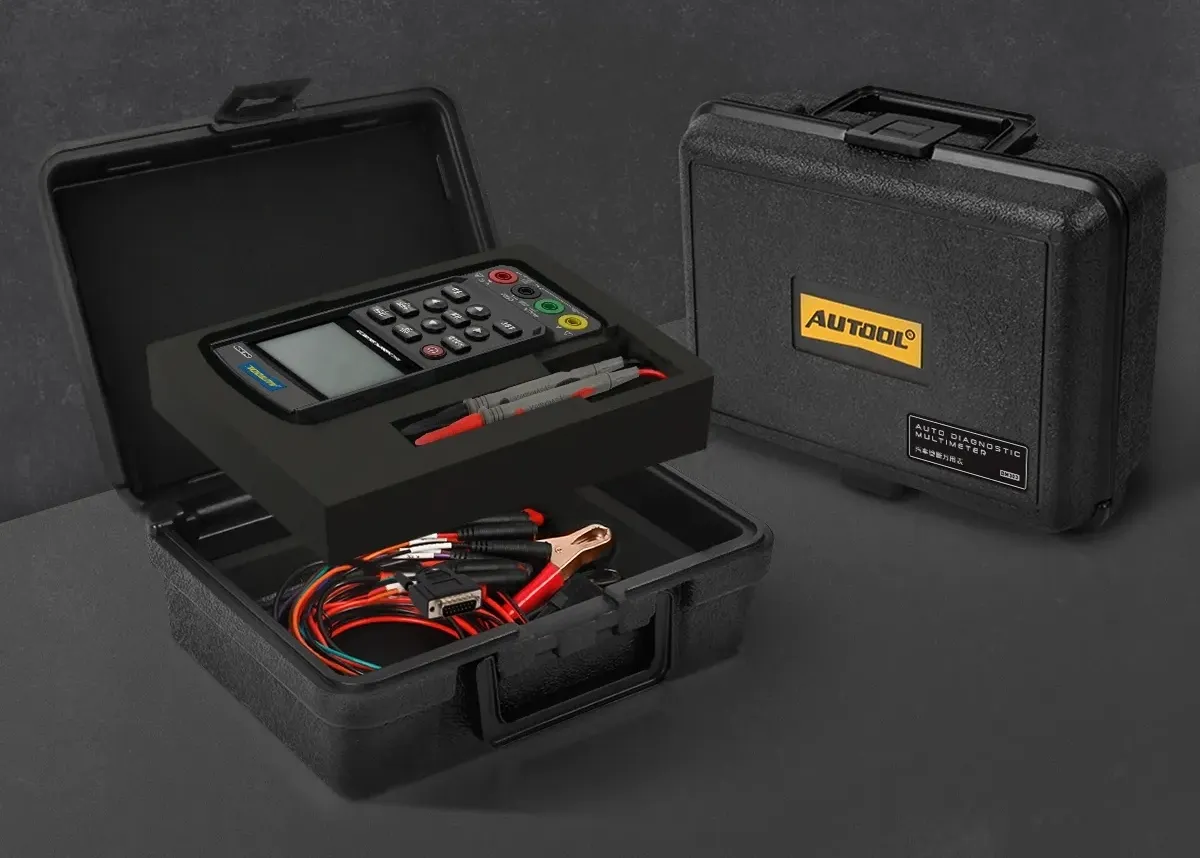

Jeśli szybkie testy nie dały jednoznacznej odpowiedzi lub chcesz mieć pewność co do stanu przekaźnika, musisz użyć multimetru. To narzędzie pozwoli Ci zbadać zarówno cewkę sterującą, jak i styki robocze.

Sprawdzenie cewki sterującej przekaźnika

Cewka to serce przekaźnika to ona, zasilana prądem, tworzy pole magnetyczne, które przyciąga styki. Jej sprawność jest kluczowa.

1. Ustaw multimetr na pomiar rezystancji (omomierz, Ω). Wybierz zakres odpowiedni dla małych wartości, np. 200 Ω.
2. Przyłóż sondy multimetru do pinów 85 i 86. To są piny cewki sterującej. Nie ma znaczenia, który pin podłączysz do której sondy, ponieważ cewka jest elementem biernym.
3. Odczytaj wynik na wyświetlaczu multimetru.
   • Prawidłowy wynik: Powinieneś zobaczyć wartość rezystancji w zakresie 50-100 omów (Ω). Dokładna wartość może się różnić w zależności od typu przekaźnika, ale powinna być w tym przedziale.
   • Wynik "nieskończoność" (OL lub 1 na wyświetlaczu): Oznacza to przerwę w cewce. Przekaźnik jest uszkodzony i nie będzie działał.
   • Wynik bliski zera (np. 0.1-0.5 Ω): Sugeruje zwarcie w cewce. Przekaźnik jest uszkodzony i również nie będzie działał prawidłowo.

Jeśli cewka jest sprawna, przejdź do kolejnego kroku, aby sprawdzić styki robocze.

Przeczytaj również: Ile kosztuje przegląd samochodowy? Pełny koszt, kary i porady eksperta

Testowanie obwodu roboczego przekaźnika

Ten test wymaga zewnętrznego zasilania 12V, ponieważ musisz załączyć cewkę, aby sprawdzić, czy styki prawidłowo przewodzą prąd.

1. Bezpiecznie podłącz zewnętrzne zasilanie 12V (np. z akumulatora samochodowego lub prostownika) do pinów 85 i 86 cewki przekaźnika. Pamiętaj o polaryzacji: plus (+) zasilania do pinu 86, a minus (-) do pinu 85. W momencie podłączenia powinieneś usłyszeć charakterystyczne "kliknięcie" przekaźnika, co oznacza, że cewka zadziałała i styki się przełączyły.
2. Ustaw multimetr na test ciągłości (brzęczyk). Ten tryb sygnalizuje dźwiękiem, gdy istnieje przejście prądu.
3. Sprawdź przejście między pinami 30 a 87.
   • Po podaniu zasilania na cewkę (piny 85 i 86): Multimetr powinien zasygnalizować ciągłość (brzęczyk i/lub odczyt bliski zeru). Oznacza to, że styki robocze są zamknięte i prąd może przez nie swobodnie przepływać.
   • Po odłączeniu zasilania od cewki: Brzęczyk powinien zamilknąć, a multimetr powinien wskazać brak ciągłości (OL lub 1). Oznacza to, że styki wróciły do pozycji otwartej.

Jeśli przekaźnik przechodzi oba testy (cewka ma prawidłową rezystancję, a styki przełączają się i przewodzą prąd), to jest on sprawny. Problem leży wtedy gdzie indziej np. w okablowaniu, bezpieczniku lub samym odbiorniku.

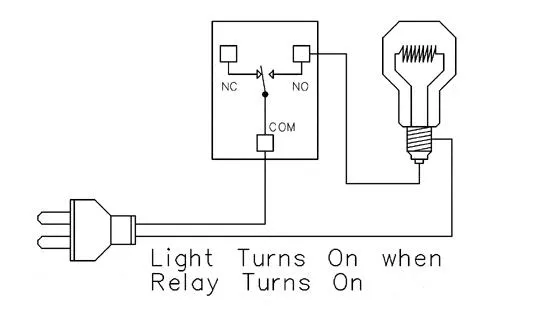

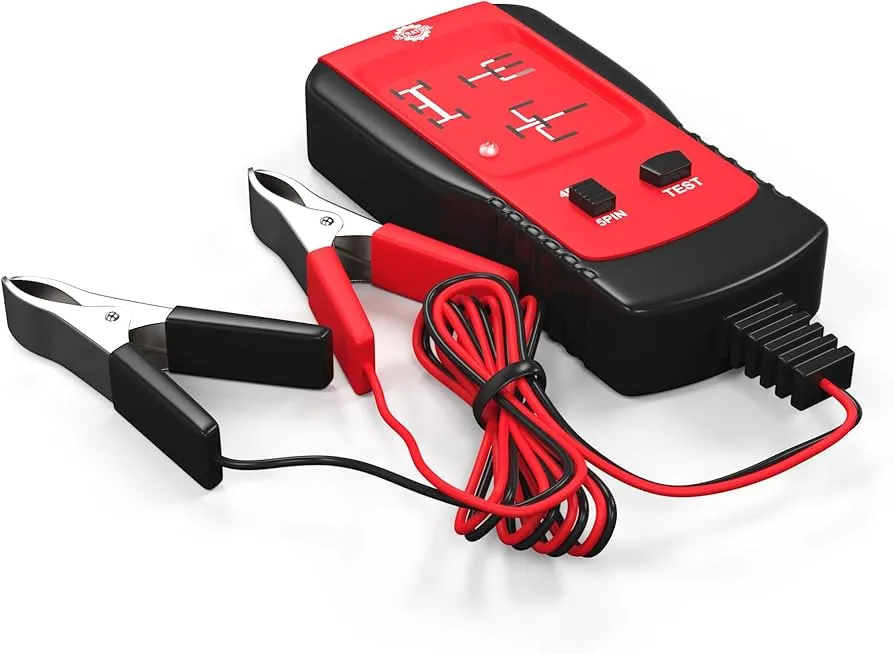

Alternatywa dla multimetru: Test przekaźnika z żarówką

Nie masz multimetru? Nic straconego! Możesz zbudować prosty układ testowy z akumulatora i żarówki 12V, aby sprawdzić działanie przekaźnika. To metoda równie skuteczna, choć mniej precyzyjna pod kątem pomiaru rezystancji.

1. Przygotuj akumulator 12V (może być ten z samochodu, ale lepiej użyć małego, pomocniczego) oraz żarówkę 12V (np. o mocy 5W, taką jak do podświetlenia tablicy rejestracyjnej). Będziesz potrzebować też kilku przewodów z krokodylkami.
2. Podłącz zasilanie do cewki przekaźnika:
   • Podłącz plus (+) akumulatora do pinu 86 przekaźnika.
   • Podłącz minus (-) akumulatora do pinu 85 przekaźnika.
   Powinieneś usłyszeć wyraźne "kliknięcie" przekaźnika, co świadczy o zadziałaniu cewki. Jeśli nie ma kliknięcia, cewka jest uszkodzona.
3. Zbuduj obwód testowy z żarówką:
   • Podłącz plus (+) akumulatora do pinu 30 przekaźnika.
   • Podłącz jeden koniec żarówki do pinu 87 przekaźnika.
   • Drugi koniec żarówki podłącz do minus (-) akumulatora.
4. Obserwuj żarówkę:
   • Jeśli cewka przekaźnika jest zasilana (piny 85 i 86 podłączone do akumulatora), żarówka powinna się zaświecić. Oznacza to, że styki robocze (30-87) są zamknięte i prąd przez nie przepływa.
   • Jeśli odłączysz zasilanie od cewki (np. odłączając przewód od pinu 86), żarówka powinna zgasnąć. To potwierdza, że styki otwierają się prawidłowo.

Jeśli żarówka świeci się tylko wtedy, gdy cewka jest zasilana, a gaśnie po odłączeniu zasilania, przekaźnik jest sprawny. Jeśli żarówka nie świeci się w ogóle lub świeci się cały czas (nawet bez zasilania cewki), przekaźnik jest uszkodzony.

Co zrobić po diagnozie? Wymiana i prewencja

Po przeprowadzeniu diagnostyki i potwierdzeniu awarii przekaźnika, kolejnym krokiem jest jego wymiana. Pamiętaj, aby podejść do tego z rozwagą, aby nowy element służył Ci długo i bezproblemowo.

• Dobierz odpowiedni typ: To kluczowe. Nie kupuj "jakiegokolwiek" przekaźnika. Sprawdź dokładnie numer części (często wybity na obudowie starego przekaźnika), typ (np. 4-pinowy, 5-pinowy, normalnie otwarty NO, normalnie zamknięty NC, przełączający) oraz jego parametry prądowe (maksymalny prąd, jaki może przewodzić, np. 20A, 30A) i napięcie (zazwyczaj 12V). Użycie niewłaściwego przekaźnika może prowadzić do jego szybkiego uszkodzenia lub, co gorsza, do awarii innych podzespołów w samochodzie.
• Postaw na jakość: Przekaźniki to elementy, na których nie warto oszczędzać. Wybieraj produkty renomowanych producentów lub oryginalne części zamienne. Tanie zamienniki często mają gorsze styki, co może prowadzić do przegrzewania się i szybkiej awarii.

Wymiana przekaźnika jest zazwyczaj prostą czynnością, którą możesz wykonać samodzielnie. Wystarczy wyjąć stary i włożyć nowy w odpowiednie gniazdo. Jest to bezpieczne i rekomendowane, o ile masz pewność co do diagnozy i potrafisz prawidłowo dobrać zamiennik. Jeśli jednak masz do czynienia ze skomplikowanym układem elektrycznym, nie jesteś pewien, który przekaźnik jest uszkodzony, lub obawiasz się, że możesz coś uszkodzić, zawsze lepiej zlecić to zadanie doświadczonemu mechanikowi. Profesjonalista szybko zdiagnozuje problem i zapewni prawidłową wymianę, minimalizując ryzyko dalszych uszkodzeń.

Aby uniknąć przyszłych problemów z przekaźnikami i cieszyć się bezawaryjną jazdą, warto pamiętać o kilku prostych zasadach prewencji:

• Regularna kontrola: Podczas okresowych przeglądów, rzuć okiem na skrzynki bezpieczników i przekaźników. Sprawdź, czy nie ma śladów korozji, przegrzania lub luźnych połączeń.
• Unikaj przeciążeń: Nie podłączaj do instalacji samochodowej urządzeń o zbyt dużym poborze prądu bez odpowiedniego zabezpieczenia i dodatkowego przekaźnika. Przeciążenie obwodu jest częstą przyczyną awarii przekaźników i bezpieczników.
• Sprawdzaj połączenia: Upewnij się, że wszystkie przewody są dobrze zamocowane i nie ma luzów w gniazdach przekaźników. Luźne połączenia mogą prowadzić do iskrzenia i przegrzewania.
