Centralny zamek Fiat Panda: Montaż krok po kroku (DIY)

Ten szczegółowy poradnik przeprowadzi Cię krok po kroku przez proces samodzielnego montażu uniwersalnego centralnego zamka w Fiacie Panda, pozwalając zaoszczędzić pieniądze i cieszyć się komfortem zdalnego zamykania drzwi. Dowiedz się, jak wybrać odpowiedni zestaw, jakie narzędzia będą potrzebne i jak sprawnie poradzić sobie z każdym etapem instalacji, od demontażu po finalne testy.

Większa wygoda w twojej Pandzie: dlaczego warto zamontować centralny zamek?

Z mojego doświadczenia wynika, że centralny zamek to jedna z tych rzeczy, których brakuje w wielu starszych modelach Fiata Panda II. Kto z nas nie zna frustracji związanej z koniecznością otwierania każdego zamka osobno, zwłaszcza w deszczu, z zajętymi rękami, czy gdy trzeba szybko zabezpieczyć auto z dziećmi na pokładzie? Montaż centralnego zamka to nie tylko kwestia nowoczesności, ale przede wszystkim ogromna poprawa codziennego komfortu i bezpieczeństwa. Jedno kliknięcie pilota i wszystkie drzwi są zamknięte lub otwarte proste, prawda? To małe udogodnienie, które naprawdę zmienia jakość użytkowania samochodu.

Czy samodzielny montaż jest trudny? Realna ocena dla początkującego majsterkowicza

Wielu moich znajomych obawia się samodzielnego montażu centralnego zamka, myśląc, że to zadanie tylko dla profesjonalistów. Ja zawsze powtarzam, że to jak najbardziej wykonalne zadanie DIY, nawet dla osób z podstawowymi umiejętnościami majsterkowania. Owszem, wymaga to cierpliwości, dokładności i odrobiny zręczności, ale nie ma tu żadnej czarnej magii. Główne wyzwania to precyzyjne umiejscowienie siłowników wewnątrz drzwi, tak aby nie kolidowały z mechanizmem szyby, oraz przeciągnięcie przewodów przez fabryczne przelotki między drzwiami a karoserią. Nie martw się jednak, w tym poradniku szczegółowo omówię każdy z tych etapów. Pamiętaj, że satysfakcja z samodzielnie wykonanej pracy i spore oszczędności to świetna motywacja!

Ile to kosztuje? Porównanie kosztów zestawu uniwersalnego i montażu w warsztacie

Jednym z kluczowych argumentów za samodzielnym montażem są oczywiście koszty. Różnica jest naprawdę znacząca i pozwala zaoszczędzić sporą sumę pieniędzy, którą można przeznaczyć na inne ulepszenia Pandy lub po prostu zachować w portfelu. Poniżej przedstawiam orientacyjne porównanie:

Jak widać, oszczędności są spore, co czyni samodzielny montaż bardzo atrakcyjną opcją.

Przygotowanie do pracy: wybór zestawu i niezbędne narzędzia

Zanim zabierzesz się do pracy, musisz wybrać odpowiedni zestaw centralnego zamka. Na szczęście, uniwersalne zestawy do Fiata Pandy są bardzo łatwo dostępne na polskim rynku, zarówno w sklepach motoryzacyjnych, jak i na popularnych platformach internetowych. Przy wyborze zwróć uwagę na to, aby zestaw był kompletny i zawierał wszystko, co potrzebne do montażu. Ja zawsze polecam zestawy, które mają:

• Centralkę sterującą: To mózg całego systemu.
• Dwa piloty: Zawsze dobrze mieć zapasowy.
• Siłowniki: Przynajmniej dwa (master i slave) do drzwi przednich, a najlepiej cztery, jeśli planujesz objąć również drzwi tylne.
• Kompletne okablowanie: Z odpowiednimi długościami przewodów.
• Elementy montażowe: Uchwyty, śruby, cięgna to one pozwolą na solidne zamocowanie siłowników.

Kompletna lista narzędzi: co musisz mieć pod ręką, zanim zaczniesz pracę?

Odpowiednie narzędzia to podstawa sukcesu. Nie musisz mieć profesjonalnego warsztatu, ale kilka podstawowych przedmiotów znacznie ułatwi Ci pracę. Oto lista, którą zawsze mam pod ręką przy tego typu projektach:

• Zestaw wkrętaków: Płaskie, krzyżakowe (Philips) oraz, co bardzo ważne w Pandzie, wkrętaki Torx (do demontażu boczków drzwi).
• Szczypce: Kombinerki, szczypce tnące (do przewodów) i ewentualnie szczypce do ściągania izolacji.
• Ściągacz do izolacji: Niezbędny do precyzyjnego przygotowania przewodów.
• Próbnik napięcia lub multimetr: Absolutny must-have do bezpiecznego i prawidłowego podłączenia elektryki. Pozwoli Ci zweryfikować, gdzie jest stały plus, a gdzie masa.
• Wiertarka z wiertłami do metalu: Do wykonania otworów montażowych dla siłowników.
• Taśma izolacyjna: Do zabezpieczania połączeń elektrycznych.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego ułożenia przewodów.
• Sztywny drut lub ściągacz do kabli: Niezwykle pomocny przy przeciąganiu przewodów przez przelotki drzwiowe.

Elementy zestawu pod lupą: co znajdziesz w pudełku i za co odpowiada każda część?

Zrozumienie funkcji poszczególnych elementów zestawu jest kluczowe dla prawidłowego montażu. Oto co zazwyczaj znajdziesz w pudełku i do czego służy:

• Centralka (jednostka sterująca): To serce systemu. Odbiera sygnały z pilotów i wysyła impulsy do siłowników, sterując otwieraniem i zamykaniem drzwi.
• Piloty zdalnego sterowania: Służą do bezprzewodowego otwierania i zamykania centralnego zamka. Zazwyczaj w zestawie są dwa.
• Siłowniki: To mechaniczne elementy, które fizycznie przesuwają cięgna zamków.
  • Siłownik "Master": Jest to siłownik główny, który oprócz przesuwania cięgna, wysyła sygnał do centralki o swoim ruchu (otwarcie/zamknięcie), co z kolei powoduje uruchomienie pozostałych siłowników. Zazwyczaj montuje się go w drzwiach kierowcy.
  • Siłownik "Slave": To siłownik podrzędny, który jedynie wykonuje ruch na sygnał z centralki. Montuje się je w pozostałych drzwiach.
• Okablowanie: Wiązki przewodów do połączenia centralki z siłownikami, zasilaniem i masą. Przewody mają różne kolory, a ich funkcje są zazwyczaj opisane w schemacie dołączonym do zestawu.
• Elementy montażowe: W skład tego wchodzą metalowe uchwyty do mocowania siłowników, śruby, podkładki oraz łączniki (tzw. cięgna) do połączenia pręta siłownika z fabrycznym mechanizmem zamka w drzwiach.

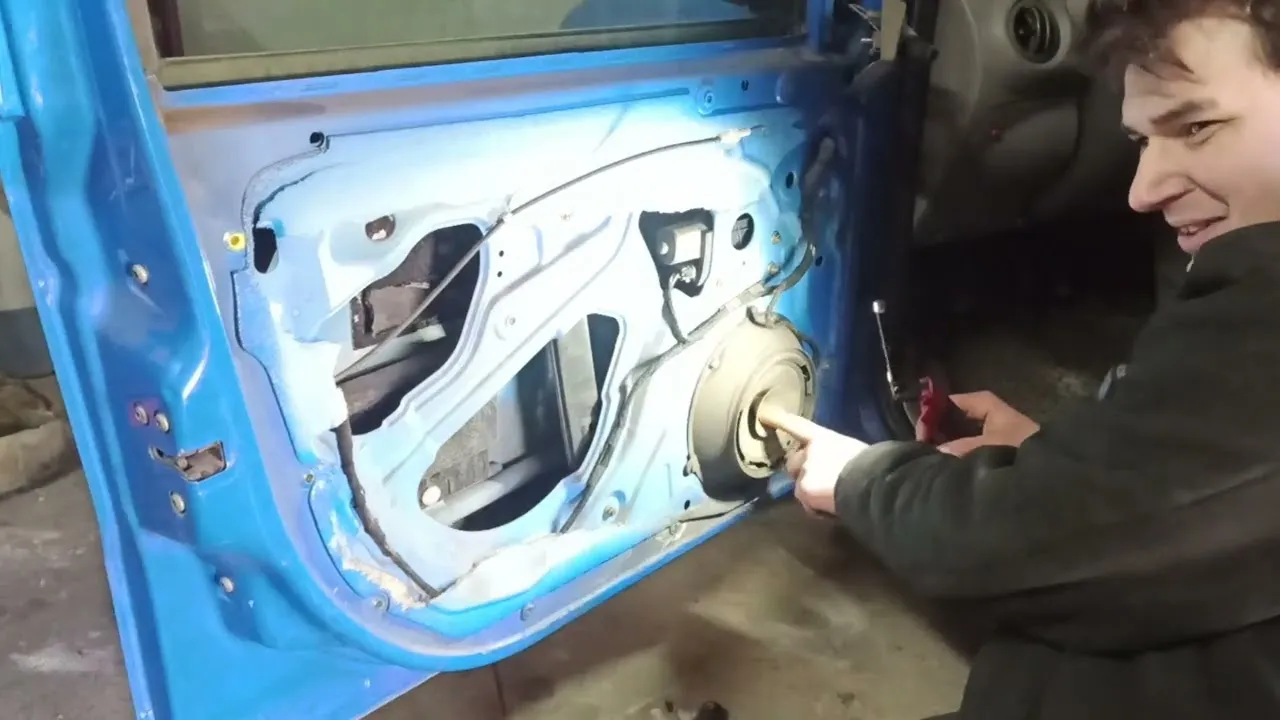

Demontaż boczków drzwi w Pandzie: krok po kroku

To jeden z pierwszych i najważniejszych etapów. Ostrożność jest tu kluczowa, aby nie uszkodzić delikatnej tapicerki i spinek. Oto jak ja to robię:

1. Odkręć śruby: W Fiacie Panda II zazwyczaj znajdziesz kilka śrub mocujących boczek. Najczęściej są to śruby Torx (np. T20 lub T25) umieszczone w rączce drzwi, pod zaślepką, oraz na dole lub po bokach boczków. Dokładnie sprawdź wszystkie zakamarki.
2. Zdejmij korbkę szyby (jeśli manualna): Jeśli masz manualne szyby, musisz zdjąć korbkę. Zazwyczaj pod nią znajduje się spinka (metalowy drucik), którą trzeba podważyć cienkim wkrętakiem lub specjalnym narzędziem.
3. Odczep panel sterowania szybami: Jeśli masz elektryczne szyby, delikatnie podważ panel sterowania (zazwyczaj jest na wcisk) i odłącz kostkę elektryczną.
4. Odciągnij boczek: Po odkręceniu wszystkich śrub i odłączeniu elementów, delikatnie, ale zdecydowanie pociągnij boczek od dołu. Jest on mocowany na plastikowych spinkach, które mogą stawiać opór. Staraj się równomiernie odciągać, aby nie wyłamać spinek.
5. Odłącz linki: Gdy boczek jest już luźny, ale nadal wisi na linkach, odczep linkę od klamki wewnętrznej oraz linkę od rygla drzwi (jeśli jest). Zazwyczaj wystarczy je obrócić i wyjąć z mocowania.
6. Zdejmij boczek: Ostrożnie zdejmij cały boczek, uważając na wszelkie pozostałe przewody, które mogłyby być do niego podłączone.

Demontaż tapicerki drzwi tylnych: na co zwrócić szczególną uwagę?

Demontaż tapicerki drzwi tylnych w Pandzie jest bardzo podobny do drzwi przednich, ale często bywa prostszy, ponieważ zazwyczaj nie ma tam elektrycznych szyb ani skomplikowanych paneli sterujących. Jeśli masz manualne szyby z tyłu, pamiętaj o zdjęciu korbki, tak jak opisałem to dla drzwi przednich. Zwróć uwagę na to, czy nie ma dodatkowych śrub mocujących w podłokietniku lub innych nietypowych miejscach. Reszta procesu odkręcanie śrub, odpinanie spinek i odłączanie linek przebiega analogicznie.

Odklejanie folii wygłuszającej: jak to zrobić, by móc użyć jej ponownie?

Po zdjęciu boczków zobaczysz folię wygłuszającą lub paroszczelną, która chroni wnętrze drzwi przed wilgocią i hałasem. Aby dostać się do mechanizmów, musisz ją odkleić. Zrób to bardzo ostrożnie, starając się nie rozerwać folii. Zazwyczaj jest ona przyklejona do ramy drzwi na masę uszczelniającą. Ja zazwyczaj podgrzewam delikatnie masę opalarką lub suszarką do włosów, co sprawia, że staje się bardziej elastyczna i łatwiej jest odkleić folię bez uszkodzeń. Po zakończeniu pracy będziesz chciał ją ponownie przykleić, aby zachować oryginalne właściwości wygłuszające i ochronne.

Montaż siłowników: serce twojego centralnego zamka

Montaż siłowników to kluczowy moment, który wymaga precyzji. Musisz znaleźć optymalne miejsce wewnątrz drzwi Fiata Pandy, tak aby siłownik nie kolidował z mechanizmem szyby (gdy szyba jest opuszczona i podniesiona), ani z innymi ruchomymi elementami, takimi jak cięgna zamka czy kable. Z mojego doświadczenia wynika, że najlepiej jest umieścić siłownik w dolnej lub środkowej części drzwi, w pobliżu fabrycznego mechanizmu zamka, tak aby pręt siłownika mógł swobodnie poruszać się w osi ruchu cięgna. Często trzeba będzie poeksperymentować z kilkoma pozycjami, zanim znajdziesz tę idealną.

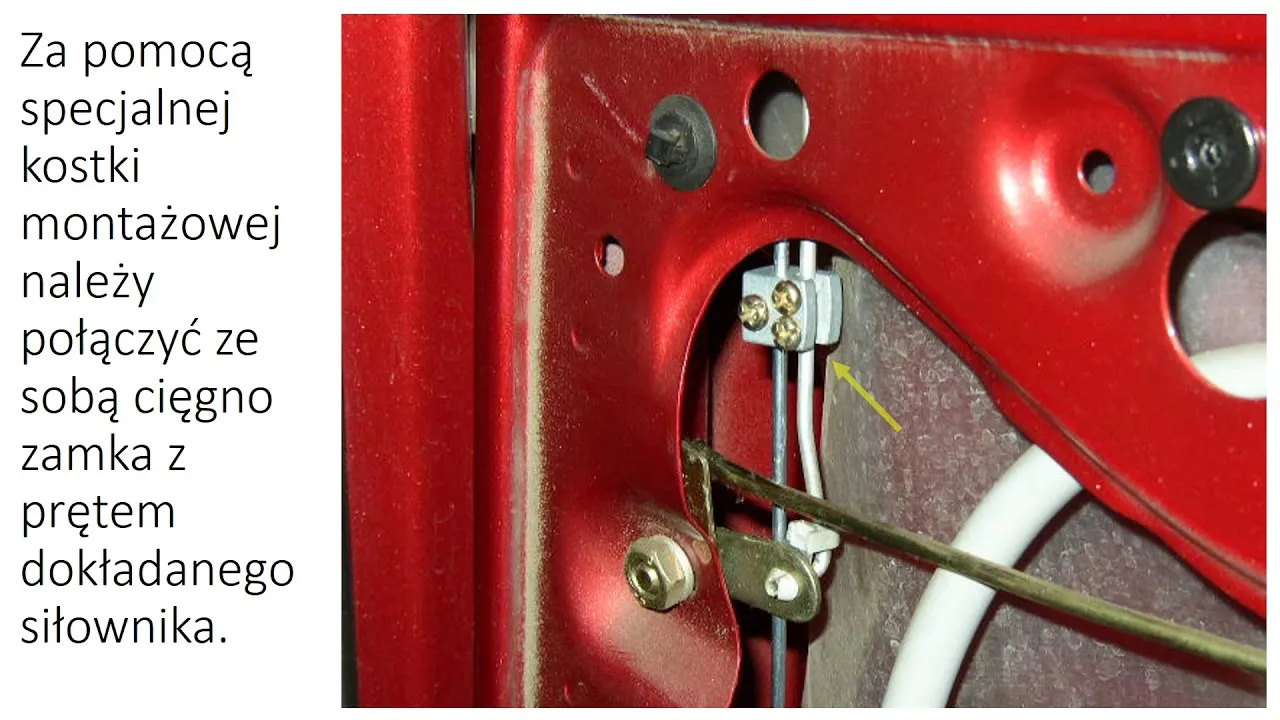

Jak prawidłowo połączyć siłownik z cięgnem zamka? Technika montażu

Po znalezieniu idealnego miejsca na siłownik, czas na jego zamocowanie i połączenie z fabrycznym cięgnem zamka. To wymaga trochę zręczności:

1. Zamocuj siłownik: Używając dostarczonych uchwytów montażowych i śrub, solidnie przykręć siłownik do wewnętrznej blachy drzwi. Upewnij się, że jest stabilny i nie będzie się ruszał podczas pracy. Czasem konieczne jest wywiercenie otworów wiertarką.
2. Połącz pręt siłownika z cięgnem: Pręt siłownika musi być połączony z fabrycznym cięgnem zamka. W zestawie znajdziesz zazwyczaj metalowy łącznik, który pozwala na połączenie pręta siłownika z istniejącym cięgnem.
3. Dopasuj długość pręta: Często pręt siłownika jest zbyt długi i trzeba go odpowiednio przyciąć, aby jego ruch odpowiadał pełnemu zakresowi ruchu fabrycznego cięgna zamka (od pozycji otwartej do zamkniętej).
4. Sprawdź swobodę ruchu: Po zamocowaniu i połączeniu, ręcznie sprawdź, czy siłownik porusza się swobodnie, nie blokuje się i nie ma żadnych oporów. Upewnij się, że zamek otwiera się i zamyka płynnie.

Montaż siłowników Master i Slave: zrozumienie różnicy i prawidłowe rozmieszczenie

Jak już wspomniałem, w zestawie masz siłowniki typu "master" i "slave". Siłownik master, czyli główny, zawsze montujemy w drzwiach kierowcy. To on, oprócz fizycznego zamykania drzwi, wysyła sygnał do centralki o tym, że został ręcznie uruchomiony (np. kluczykiem), co powoduje otwarcie lub zamknięcie pozostałych drzwi. Jeśli masz zestaw z dwoma siłownikami master, drugi możesz zamontować w drzwiach pasażera z przodu, co daje dodatkową możliwość sterowania. Pozostałe siłowniki, czyli slave, montujemy w drzwiach pasażerów (przednich i tylnych), ponieważ one tylko wykonują polecenia z centralki i nie mają funkcji wysyłania sygnału sterującego. Pamiętaj o tym rozróżnieniu, aby system działał prawidłowo.

Przeprowadzenie okablowania: precyzja i estetyka

To często najbardziej frustrujący, ale i kluczowy etap. Przeciągnięcie przewodów z wnętrza drzwi do kabiny samochodu przez fabryczną gumową przelotkę (tzw. "słonik") wymaga cierpliwości i sprytu. Oto moja metoda:

1. Odłącz przelotkę: Delikatnie odepnij gumową przelotkę zarówno od strony drzwi, jak i od strony karoserii. Zazwyczaj jest ona na wcisk.
2. Przygotuj drut: Weź sztywny drut (np. drut miedziany o grubości 2-3 mm, drut spawalniczy lub specjalny ściągacz do kabli) i zagnij jego koniec, aby nie uszkodził izolacji przewodów.
3. Przeciągnij drut: Wprowadź drut przez jeden koniec przelotki i wyprowadź go na drugim końcu. Może to wymagać trochę manipulacji i cierpliwości.
4. Przymocuj przewody: Do końca drutu, który wyszedł z przelotki, przymocuj przewody od siłownika (używając taśmy izolacyjnej, aby stworzyć gładkie połączenie). Upewnij się, że połączenie jest solidne, ale niezbyt grube.
5. Przeciągnij przewody: Delikatnie, ale zdecydowanie pociągnij drut z drugiej strony, przeciągając przewody przez przelotkę. Bądź ostrożny, aby nie uszkodzić przewodów ani gumowej osłony.
6. Zabezpiecz i zamocuj: Po przeciągnięciu przewodów, ponownie zamocuj gumową przelotkę na swoim miejscu. Upewnij się, że przewody są zabezpieczone i nie będą się przecierać.

Organizacja wiązki wewnątrz samochodu: jak prowadzić kable estetycznie i bezpiecznie?

Gdy przewody są już w kabinie, musisz je odpowiednio poprowadzić do miejsca, gdzie zamontujesz centralkę. Estetyka i bezpieczeństwo są tu równie ważne. Niewidoczne i dobrze zamocowane kable to podstawa profesjonalnej instalacji. Oto kilka moich wskazówek:

• Ukryj pod tapicerką: Prowadź przewody pod progami, pod wykładziną lub za elementami deski rozdzielczej. Staraj się, aby były jak najmniej widoczne.
• Użyj opasek zaciskowych: Co kilkanaście centymetrów mocuj wiązkę przewodów opaskami zaciskowymi do istniejących fabrycznych wiązek lub do elementów konstrukcyjnych samochodu. Zapobiegnie to ich swobodnemu zwisaniu i ewentualnemu uszkodzeniu.
• Unikaj ruchomych elementów: Absolutnie upewnij się, że przewody nie kolidują z żadnymi ruchomymi częściami, takimi jak pedały, kolumna kierownicza czy mechanizmy foteli.
• Zabezpiecz przed przetarciem: W miejscach, gdzie przewody mogą być narażone na przetarcia (np. o ostre krawędzie blachy), użyj dodatkowej taśmy izolacyjnej lub peszla ochronnego.

Podłączenie drzwi tylnych i klapy bagażnika: czy warto?

Podstawowy zestaw centralnego zamka często obejmuje tylko drzwi przednie, co dla wielu jest wystarczające. Jednak rozszerzenie systemu na drzwi tylne i klapę bagażnika znacząco zwiększa komfort użytkowania. Wymaga to oczywiście dodatkowego wysiłku przeciągnięcia kolejnych przewodów do tylnych drzwi (przez kolejne przelotki) i zamontowania dodatkowych siłowników slave. W przypadku klapy bagażnika, jeśli nie ma fabrycznego zamka elektrycznego, montaż siłownika jest również możliwy, ale może wymagać więcej kreatywności i dopasowania. Moim zdaniem, jeśli już poświęcasz czas na montaż, warto rozważyć pełne rozwiązanie, aby cieszyć się pełnym komfortem.

Podłączenie elektryki: finałowe połączenia systemu

Prawidłowe podłączenie elektryki to jeden z najważniejszych etapów. Musisz zlokalizować bezpieczne i niezawodne punkty podłączenia w Fiacie Panda. Zawsze używaj multimetru lub próbnika napięcia, aby zweryfikować, które przewody są odpowiednie. Nigdy nie podłączaj "na czuja", aby uniknąć uszkodzenia instalacji samochodu.

• Stały plus (+12V): Szukaj go w skrzynce bezpieczników (np. na przewodzie zasilającym radio, gniazdo zapalniczki ale upewnij się, że jest to stały plus, a nie po stacyjce) lub w okolicach stacyjki. Wybierz punkt, który jest zabezpieczony bezpiecznikiem.
• Masa (-): Najłatwiej podłączyć się do śruby mocującej jakiś element do karoserii samochodu. Upewnij się, że jest to czyste połączenie z metalem.
• Bezpieczeństwo: Zawsze pamiętaj o wpięciu bezpiecznika (zazwyczaj jest w zestawie) na przewodzie zasilającym centralkę, jak najbliżej punktu podłączenia do stałego plusa.

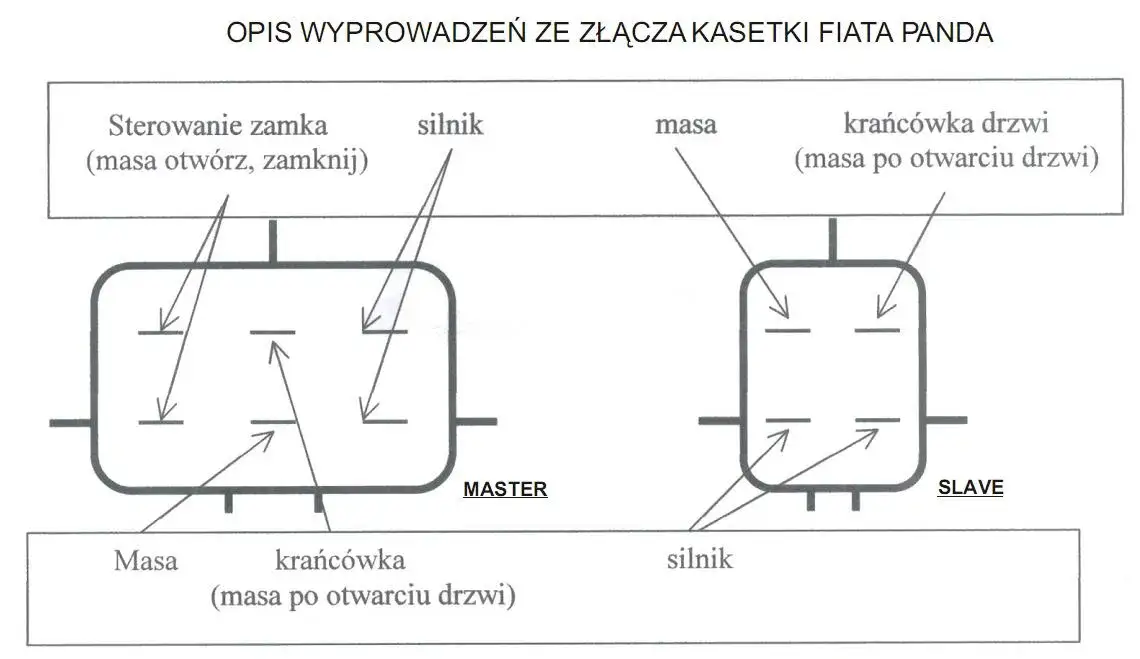

Schemat podłączenia centralki: jak interpretować kolory kabli w uniwersalnym zestawie?

Uniwersalne zestawy centralnego zamka zazwyczaj działają na zasadzie sterowania masą. Oznacza to, że centralka wysyła impulsy masy do siłowników, aby je uruchomić. Chociaż kolory przewodów mogą się nieco różnić w zależności od producenta zestawu, istnieją pewne standardy. Zawsze, ale to zawsze, kieruj się schematem dołączonym do twojego konkretnego zestawu! Poniżej przedstawiam typowe funkcje przewodów:

• Czerwony: Zasilanie (+12V stały plus).
• Czarny: Masa (-).
• Biały/Brązowy (lub podobne): Sterowanie siłownikiem master (sygnał otwarcia/zamknięcia).
• Niebieski/Zielony (lub podobne): Sterowanie siłownikami slave (sygnał otwarcia/zamknięcia).
• Żółty/Żółto-czarny: Zazwyczaj podłączenie do kierunkowskazów (sygnalizacja).
• Pomarańczowy/Pomarańczowo-czarny: Czasem służą do podłączenia do sygnału zamykania/otwierania z fabrycznego zamka (jeśli taki istnieje).

Opcjonalnie: jak podłączyć sygnalizację kierunkowskazami?

Podłączenie centralki centralnego zamka do kierunkowskazów to świetna funkcja, która daje wizualne potwierdzenie zamykania i otwierania samochodu. Po prostu mrugają one raz przy otwarciu i dwa razy przy zamknięciu (lub odwrotnie, w zależności od zestawu). Aby to zrobić, musisz zlokalizować przewody zasilające kierunkowskazy. Najczęściej znajdziesz je w wiązce przewodów w pobliżu przełącznika świateł awaryjnych na desce rozdzielczej lub w skrzynce bezpieczników. Użyj multimetru, aby zidentyfikować przewody, na których pojawia się impuls +12V podczas włączania lewego i prawego kierunkowskazu. Następnie podłącz do nich odpowiednie przewody z centralki (zazwyczaj żółty i żółto-czarny, ale sprawdź schemat!).

Testowanie i regulacja: sprawdź, czy wszystko działa idealnie

Zanim złożysz wszystkie boczki drzwi, koniecznie przeprowadź dokładne testy systemu. To moment, w którym możesz wychwycić i naprawić ewentualne błędy. Oto, co powinieneś sprawdzić:

1. Działanie każdego siłownika: Sprawdź, czy każdy siłownik wykonuje pełny zakres ruchu (otwiera i zamyka zamek) po naciśnięciu przycisku na pilocie.
2. Płynność ruchu: Upewnij się, że siłowniki pracują płynnie, bez zacięć i nadmiernego oporu. Jeśli coś się zacina, może to oznaczać złe ustawienie siłownika lub cięgna.
3. Reakcja na pilota: Sprawdź, czy piloty działają z różnych odległości i pod różnymi kątami.
4. Działanie siłownika master: Jeśli masz siłownik master, sprawdź, czy ręczne zamknięcie/otwarcie drzwi kluczykiem (w drzwiach kierowcy) uruchamia pozostałe siłowniki.
5. Sygnalizacja kierunkowskazami: Jeśli podłączyłeś, sprawdź, czy kierunkowskazy mrugają prawidłowo.

Najczęstsze problemy po montażu i ich proste rozwiązania (np. siłownik nie ma siły, zamek nie reaguje)

Nawet przy największej staranności, po montażu mogą pojawić się drobne problemy. Nie panikuj, większość z nich ma proste rozwiązania:

• Siłownik nie ma siły lub zacina się:
  • Rozwiązanie: Sprawdź ustawienie siłownika i cięgna. Upewnij się, że pręt siłownika porusza się w linii prostej i nie ma żadnych oporów. Czasem lekkie nasmarowanie mechanizmu zamka może pomóc. Sprawdź też, czy przewody nie są zbyt ciasno naciągnięte.
• Zamek nie reaguje w ogóle:
  • Rozwiązanie: Sprawdź zasilanie centralki (czy jest stały plus i masa). Zweryfikuj bezpiecznik na przewodzie zasilającym. Sprawdź wszystkie połączenia przewodów, czy są solidne i dobrze zaizolowane. Upewnij się, że piloty mają sprawne baterie i są prawidłowo zaprogramowane (jeśli wymagają programowania).
• Działa tylko część siłowników:
  • Rozwiązanie: Sprawdź okablowanie do siłowników, które nie działają. Być może przewód jest przerwany, źle podłączony lub siłownik jest uszkodzony. Zweryfikuj połączenia w przelotkach drzwiowych.
• Kierunkowskazy nie mrugają:
  • Rozwiązanie: Sprawdź połączenia przewodów centralki z przewodami kierunkowskazów. Upewnij się, że zidentyfikowałeś właściwe przewody kierunkowskazów w samochodzie.

Przeczytaj również: Audi A4 B5: Gdzie jest i jak naprawić pompkę centralnego zamka?

Finalne składanie elementów: o czym pamiętać, montując tapicerkę z powrotem?

Gdy wszystko działa idealnie, możesz przystąpić do finalnego montażu. To ostatni etap, który wymaga równie dużo uwagi, co demontaż. Najpierw ostrożnie przyklej z powrotem folię wygłuszającą/paroszczelną w drzwiach, starając się, aby była szczelna. Następnie, przed założeniem boczków, pamiętaj o ponownym podłączeniu wszystkich złącz elektrycznych (do przełączników szyb, lusterek, głośników, jeśli były odłączane) oraz linek od klamek i rygli. Upewnij się, że wszystkie spinki są prawidłowo osadzone, a śruby mocujące boczek są dobrze dokręcone. Po zakończeniu, sprawdź jeszcze raz, czy wszystkie funkcje samochodu (szyby, klamki) działają prawidłowo. Gratulacje, właśnie zamontowałeś centralny zamek w swojej Pandzie!
