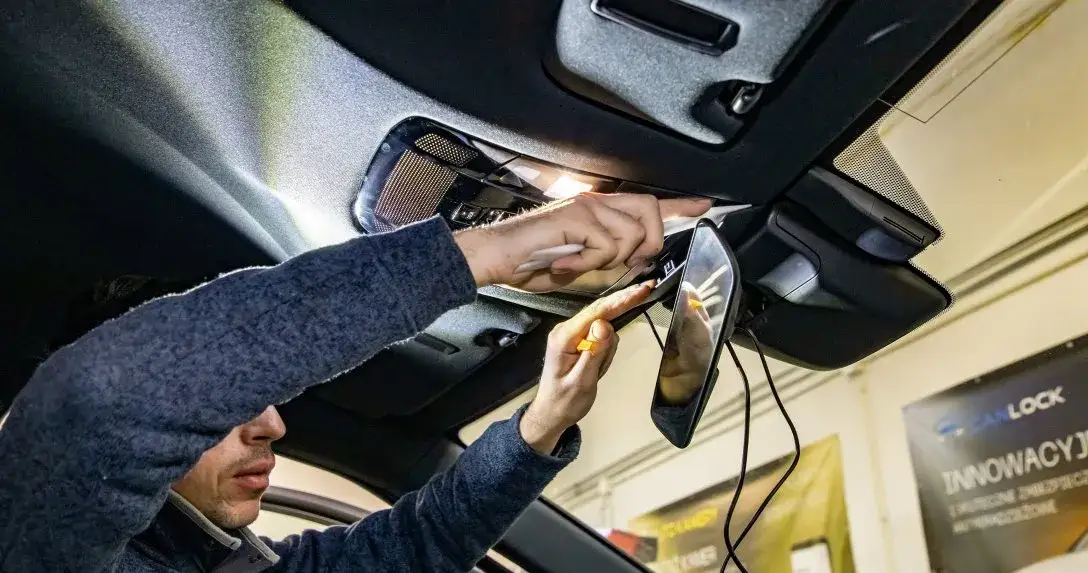

Samodzielny montaż kamery samochodowej: Poradnik krok po kroku

Witaj! W tym obszernym poradniku przeprowadzimy Cię krok po kroku przez cały proces samodzielnego montażu kamery samochodowej. Niezależnie od tego, czy jesteś początkującym kierowcą, czy chcesz uzyskać profesjonalny efekt zasilania dla trybu parkingowego, nasze wskazówki pomogą Ci w bezpieczny i estetyczny sposób zainstalować wideorejestrator w Twoim pojeździe.

Dlaczego prawidłowy montaż wideorejestratora to podstawa

Prawidłowy montaż kamery samochodowej to coś więcej niż tylko kwestia estetyki. To przede wszystkim fundament bezpieczeństwa na drodze, zgodności z obowiązującymi przepisami oraz gwarancja pełnej funkcjonalności Twojego wideorejestratora. Niewłaściwie zamontowane urządzenie może nie tylko rozpraszać, ale w skrajnych przypadkach stanowić zagrożenie, dlatego warto poświęcić temu procesowi należytą uwagę.

Bezpieczeństwo i przepisy: Gdzie legalnie umieścić kamerę na szybie?

W Polsce, podobnie jak w wielu innych krajach, przepisy drogowe jasno określają, gdzie można zamontować urządzenie na przedniej szybie. Kluczową zasadą jest, aby kamera nie ograniczała pola widzenia kierowcy. Z tego powodu najbezpieczniejszym i najbardziej zalecanym miejscem jest przestrzeń za lusterkiem wstecznym, po stronie pasażera. Dzięki temu ani samo urządzenie, ani jego okablowanie nie znajdą się w polu widzenia kierowcy, co jest zgodne z prawem i zapewnia komfort prowadzenia.

Estetyka i funkcjonalność: Jak uniknąć plątaniny kabli i problemów?

Nikt nie lubi bałaganu w samochodzie, a plątanina kabli może być nie tylko irytująca, ale i niebezpieczna może rozpraszać podczas jazdy lub plątać się pod nogami. Estetyczne ukrycie przewodów to nie tylko kwestia wyglądu wnętrza pojazdu, ale także zwiększenia bezpieczeństwa i komfortu. Dobrze ukryte kable sprawiają, że kamera wygląda jak integralna część wyposażenia samochodu, a Ty możesz skupić się na drodze, bez rozpraszających elementów.

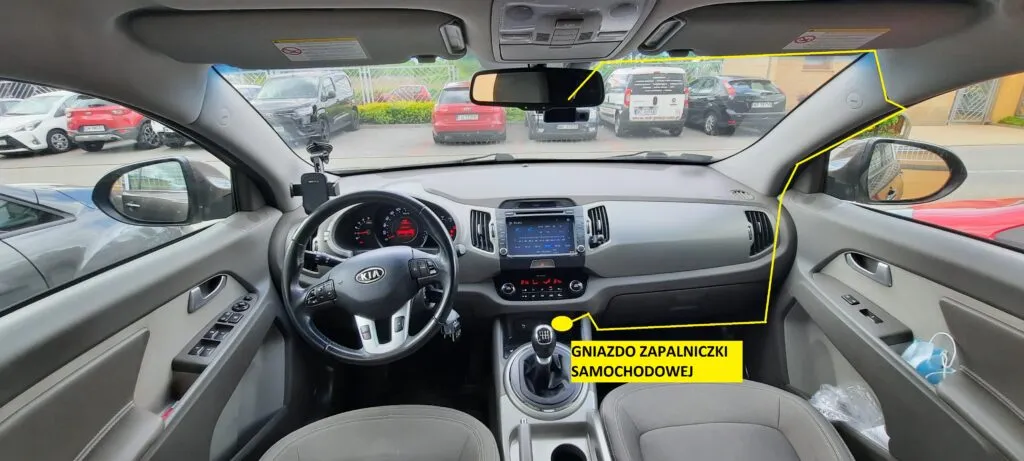

Prosty montaż wideorejestratora: podłączenie do gniazda zapalniczki

Jeśli dopiero zaczynasz swoją przygodę z wideorejestratorami lub po prostu szukasz najszybszego i najprostszego rozwiązania, podłączenie kamery do gniazda zapalniczki będzie dla Ciebie idealne. Ta metoda jest niezwykle intuicyjna i nie wymaga specjalistycznej wiedzy. Pamiętaj jednak, że często wiąże się z widocznym kablem zasilającym, co może nie przypaść do gustu wszystkim miłośnikom porządku w aucie.

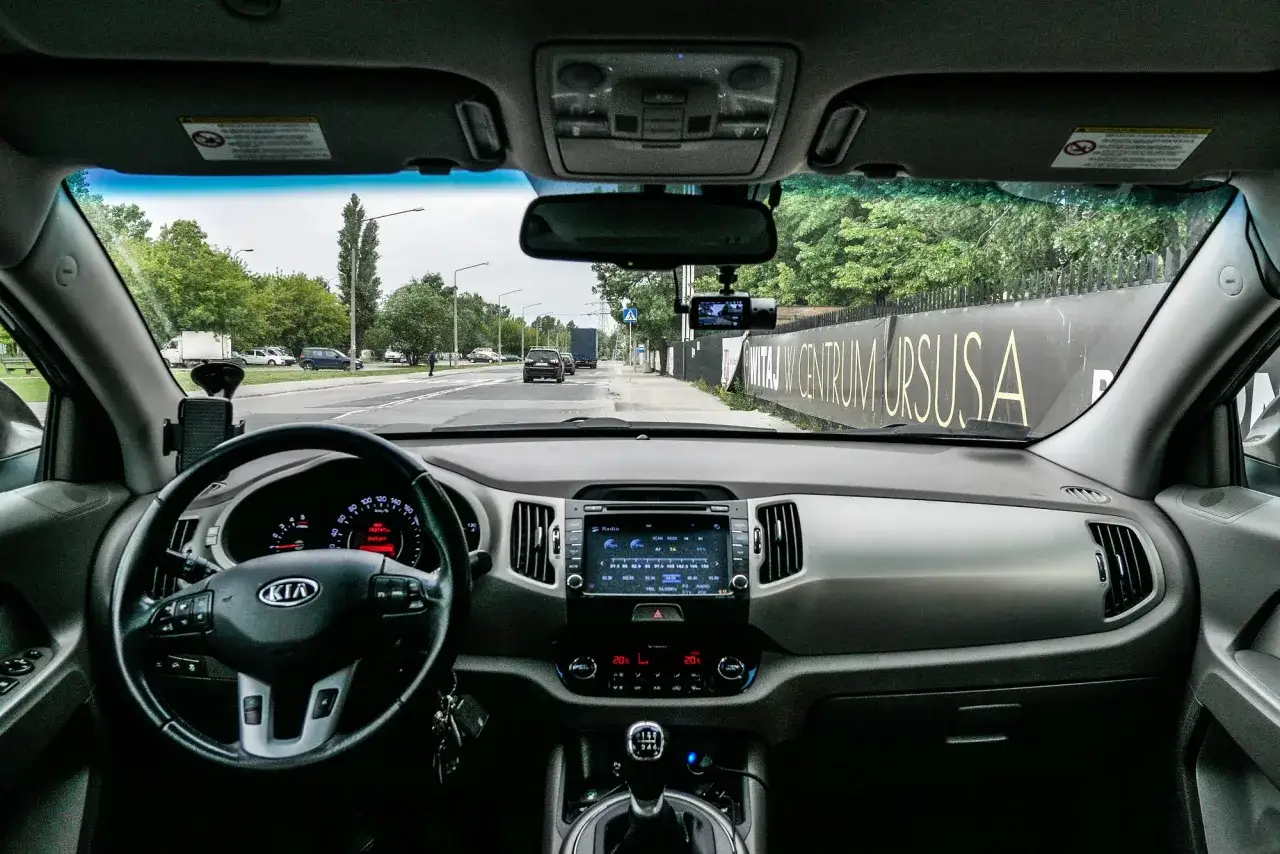

Krok 1: Wybór optymalnego miejsca i przyklejenie uchwytu

1. Dokładnie oczyść szybę w wybranym miejscu (najlepiej za lusterkiem wstecznym, po stronie pasażera), używając preparatu do czyszczenia szkła lub alkoholu izopropylowego. Upewnij się, że powierzchnia jest sucha.
2. Ostrożnie przymierz uchwyt kamery do szyby, aby upewnić się, że nie będzie ograniczał widoczności i że obiektyw ma swobodny dostęp do rejestrowania obrazu.
3. Zdejmij folię ochronną z taśmy klejącej na uchwycie.
4. Mocno dociśnij uchwyt do szyby i przytrzymaj przez kilkanaście sekund, zgodnie z instrukcją producenta kamery. Pozostaw kamerę na kilka godzin (lub zgodnie z zaleceniami) bez obciążania uchwytu, aby taśma mogła w pełni związać.

Krok 2: Jak estetycznie poprowadzić i ukryć kabel zasilający?

1. Podłącz kabel zasilający do kamery.
2. Delikatnie wsuń nadmiar kabla pod podsufitkę, zaczynając od miejsca montażu kamery. Możesz użyć cienkiego, płaskiego przedmiotu (np. karty kredytowej lub specjalnego narzędzia do tapicerki), aby go tam wcisnąć.
3. Poprowadź kabel wzdłuż słupka A (przedniego słupka dachu). Najczęściej można go schować pod uszczelką drzwi lub ostrożnie pod osłoną słupka A, jeśli zdecydujesz się ją lekko podważyć. Pamiętaj, aby robić to delikatnie, aby nie uszkodzić plastików.
4. Kontynuuj prowadzenie kabla pod deską rozdzielczą, kierując go w stronę gniazda zapalniczki. Często można go schować za plastikami lub pod dywanikami.
5. Upewnij się, że kabel nie jest napięty i nie przeszkadza w otwieraniu schowka czy drzwi.

Krok 3: Podłączenie i pierwsze uruchomienie co sprawdzić?

Po estetycznym ukryciu kabla, podłącz wtyczkę zasilającą do gniazda zapalniczki. Teraz czas na pierwsze uruchomienie i sprawdzenie, czy wszystko działa jak należy.

• Czy kamera prawidłowo się włącza po podłączeniu zasilania?
• Czy urządzenie wyłącza się automatycznie po wyjęciu kluczyka ze stacyjki (jeśli jest podłączone do zasilania zależnego od zapłonu)?
• Czy kamera zaczyna nagrywać po uruchomieniu silnika?
• Czy na ekranie kamery widoczny jest obraz z obiektywu?
• Czy karta pamięci została poprawnie wykryta?

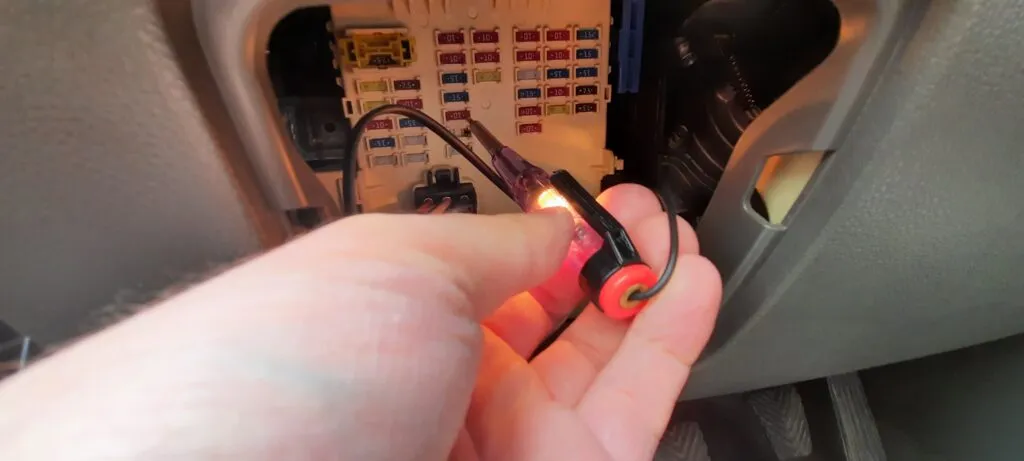

Profesjonalny montaż wideorejestratora: podłączenie do skrzynki bezpieczników

Jeśli zależy Ci na idealnie czystym montażu, braku widocznych kabli i chcesz w pełni wykorzystać potencjał swojej kamery, w tym jej tryb parkingowy, podłączenie do skrzynki bezpieczników jest rozwiązaniem dla Ciebie. Jest to metoda nieco bardziej zaawansowana, ale dzięki temu poradnikowi z pewnością sobie z nią poradzisz.

Po co podłączać kamerę do bezpieczników? Klucz do trybu parkingowego

Podłączenie kamery samochodowej bezpośrednio do skrzynki bezpieczników otwiera drzwi do zaawansowanych funkcji, takich jak nieprzerwane nagrywanie w trybie parkingowym. Pozwala to na rejestrowanie zdarzeń, nawet gdy samochód jest zaparkowany i wyłączony. Kluczem do sukcesu jest tutaj zidentyfikowanie dwóch typów obwodów: prądu stałego (B+), który jest dostępny zawsze, niezależnie od pozycji kluczyka, oraz prądu po stacyjce (ACC), który pojawia się po przekręceniu kluczyka w pozycję zapłonu. Dzięki temu kamera wie, kiedy ma aktywnie nagrywać, a kiedy przejść w tryb oszczędzania energii.

Niezbędne narzędzia i akcesoria: Czego potrzebujesz, by zacząć?

• Adapter zasilania (hardwire kit / bypass) specjalny zestaw pozwalający na bezpieczne podłączenie do instalacji elektrycznej bez jej naruszania.
• Multimetr lub próbnik napięcia do precyzyjnego zidentyfikowania obwodów ACC i B+.
• Zestaw narzędzi do demontażu tapicerki (tzw. "otwieraki", "łyżki") ułatwią zdjęcie plastikowych osłon bez ich uszkodzenia.
• Izolacja elektryczna (np. taśma izolacyjna, koszulki termokurczliwe) do zabezpieczenia połączeń.
• Śrubokręty, kombinerki podstawowe narzędzia warsztatowe.

Krok po kroku: Jak zlokalizować skrzynkę i znaleźć odpowiednie bezpieczniki (ACC i B+)?

1. Zlokalizuj skrzynkę bezpieczników. Zazwyczaj znajduje się ona pod deską rozdzielczą, po stronie kierowcy lub pasażera, lub w okolicach kolumny kierownicy. Najlepiej sprawdzić to w instrukcji obsługi Twojego samochodu.
2. Zidentyfikuj bezpieczniki ACC i B+. W tym celu użyj multimetru lub próbnika napięcia. Zdejmij jeden z bezpieczników i podłącz do niego adapter zasilania.
3. Testowanie ACC: Włącz zapłon (pozycja ACC), ale nie uruchamiaj silnika. Sprawdź multimetrem, czy na jednym z pinów bezpiecznika jest napięcie. Jeśli tak, jest to bezpiecznik ACC.
4. Testowanie B+: Wyłącz zapłon. Sprawdź multimetrem, czy na drugim pinie bezpiecznika nadal jest napięcie. Jeśli tak, jest to bezpiecznik B+.
5. Wybierz bezpieczniki od mniej istotnych elementów, np. radia, nawigacji, które nie są kluczowe dla bezpieczeństwa jazdy. Unikaj bezpieczników od poduszek powietrznych, ABS czy świateł hamowania.
6. Zanotuj, które bezpieczniki były oryginalnie w gniazdach, aby móc je poprawnie odtworzyć.

Jak bezpiecznie wpiąć się w instalację za pomocą adaptera zasilania?

1. Wyjmij oryginalny bezpiecznik z wybranego gniazda ACC.
2. Włóż ten bezpiecznik do odpowiedniego gniazda w adapterze zasilania (zazwyczaj oznaczonego jako "original fuse" lub podobnie).
3. Włóż adapter zasilania do gniazda bezpiecznika w samochodzie.
4. Wyjmij oryginalny bezpiecznik z wybranego gniazda B+.
5. Włóż ten bezpiecznik do drugiego gniazda w adapterze zasilania (zazwyczaj oznaczonego jako "original fuse" lub podobnie).
6. Podłącz przewód zasilający kamery do odpowiedniego gniazda w adapterze (zazwyczaj oznaczonego jako "dashcam" lub podobnie).
7. Upewnij się, że wszystkie połączenia są stabilne i dobrze zabezpieczone.

Podłączenie masy gdzie znaleźć najlepszy punkt w samochodzie?

Kolejnym kluczowym elementem jest podłączenie przewodu masowego. Znalezienie odpowiedniego punktu masowego jest proste poszukaj jakiejkolwiek metalowej śruby lub nakrętki mocującej elementy metalowe do karoserii samochodu. Upewnij się, że jest to punkt dobrze połączony z masą pojazdu. Oczyść miejsce styku z farby lub brudu, aby zapewnić dobre połączenie. Następnie podłącz do niego końcówkę przewodu masowego kamery.

Estetyka i bezpieczeństwo: jak ukryć przewody wideorejestratora

Niezależnie od metody zasilania, estetyczne ukrycie przewodów jest kluczowe dla komfortu i bezpieczeństwa. Prowadzenie kabli w sposób przemyślany sprawi, że Twoje wnętrze samochodu będzie wyglądać schludnie, a Ty nie będziesz rozpraszany przez zwisające elementy.

Prowadzenie kabla pod podsufitką techniki i porady

Aby schować kabel pod podsufitką, zacznij od miejsca, gdzie wychodzi z kamery. Delikatnie wsuń go między podsufitkę a jej stelaż. Możesz użyć płaskiego, plastikowego narzędzia (np. szpachelki, karty kredytowej lub specjalnego "otwieraka" do tapicerki), aby ostrożnie odchylić podsufitkę i wsunąć tam kabel. Staraj się prowadzić kabel jak najbliżej krawędzi podsufitki, gdzie jest ona zazwyczaj cieńsza i łatwiejsza do manipulacji. Upewnij się, że kabel nie jest naciągnięty i nie przeszkadza w montażu innych elementów.

Jak bezpiecznie zdjąć osłonę słupka A i ominąć poduszki powietrzne?

1. Ostrożnie zdejmij osłonę słupka A. Zazwyczaj jest ona mocowana na zatrzaski. Użyj narzędzi do demontażu tapicerki, aby delikatnie podważyć osłonę i ją odpiąć. Nie używaj nadmiernej siły, aby uniknąć pęknięcia plastiku.
2. Zidentyfikuj przebieg poduszek powietrznych. Zazwyczaj znajdują się one wewnątrz słupka A. Absolutnie unikaj prowadzenia kabli w bezpośrednim sąsiedztwie mechanizmu poduszki powietrznej lub jej mocowania. Może to zakłócić jej działanie w razie wypadku.
3. Poprowadź kabel z tyłu słupka A lub w miejscu, gdzie jest pewność, że nie koliduje z poduszką powietrzną. Czasami można wykorzystać istniejące otwory lub prowadnice.
4. Jeśli to konieczne, możesz lekko odchylić osłonę słupka, aby schować tam kabel, a następnie zamontować ją z powrotem.
5. Pamiętaj: Bezpieczeństwo przede wszystkim! Jeśli nie masz pewności co do przebiegu poduszek powietrznych, lepiej poprowadzić kabel inną drogą lub zlecić montaż specjaliście.

Finalne etapy: Prowadzenie kabla pod deską rozdzielczą do celu

Po przejściu przez słupek A, kabel należy poprowadzić dalej pod deską rozdzielczą. Zazwyczaj można go skierować w stronę tunelu środkowego lub w stronę schowka pasażera. Wykorzystaj wszelkie dostępne szczeliny i otwory, aby ukryć kabel. Możesz go podpiąć pod wykładzinę lub schować za plastikowymi elementami. Celem jest doprowadzenie kabla do skrzynki bezpieczników lub gniazda zapalniczki w sposób jak najmniej widoczny.

Montaż kamery tylnej: jak podłączyć drugi kanał wideorejestratora

Jeśli Twój zestaw wideorejestratora obejmuje również kamerę tylną, czeka Cię nieco więcej pracy. Przeciągnięcie kabla sygnałowego przez całe auto to największe wyzwanie, ale efekt w postaci pełnego monitoringu otoczenia pojazdu jest tego wart.

Optymalne miejsce dla kamery tylnej: Wewnątrz czy na zewnątrz pojazdu?

Większość kamer tylnych montuje się wewnątrz pojazdu, na tylnej szybie, podobnie jak kamerę przednią. Pozwala to na ochronę obiektywu przed warunkami atmosferycznymi i zabrudzeniem. Niektóre modele umożliwiają montaż na zewnątrz (np. w miejscu trzeciego światła stopu), ale wymaga to dodatkowego zabezpieczenia przed wilgociącią i uszkodzeniami. Wybierz miejsce, które zapewnia czysty widok na drogę za Tobą, bez zasłaniania przez zagłówki czy inne elementy.

Jak przeciągnąć kabel sygnałowy przez całą długość auta? Sprawdzone trasy

1. Pod podsufitką: Jest to najczęściej wybierana trasa. Podobnie jak w przypadku kabla zasilającego, wsuń kabel pod podsufitkę i poprowadź go wzdłuż dachu pojazdu, aż do bagażnika.
2. Wzdłuż słupków bocznych: Alternatywnie, możesz poprowadzić kabel wzdłuż słupków B (środkowych) i C (tylnych), chowając go pod plastikowymi osłonami.
3. Pod listwami progowymi: Jest to często najłatwiejsza trasa, ponieważ listwy progowe są zazwyczaj łatwe do demontażu i oferują dużo miejsca na ukrycie kabla.
4. Przez elementy tapicerki bagażnika: W bagażniku kabel należy poprowadzić do miejsca, gdzie znajduje się jednostka główna kamery przedniej.
5. Przejście przez harmonijkę drzwi bagażnika (w hatchbackach/kombi): W przypadku samochodów z otwieraną klapą bagażnika, konieczne może być przeciągnięcie kabla przez gumową harmonijkę łączącą nadwozie z klapą. Rób to ostrożnie, aby nie uszkodzić kabla.

Podłączenie do kamery przedniej na co zwrócić uwagę?

Po przeciągnięciu kabla sygnałowego przez całe auto, podłącz go do odpowiedniego gniazda w jednostce głównej kamery przedniej. Upewnij się, że połączenie jest solidne i stabilne. Niektóre kamery wymagają podłączenia kabla tylnego przed pierwszym uruchomieniem, dlatego warto sprawdzić instrukcję obsługi Twojego modelu. Zabezpiecz luźne końcówki kabla, aby nie przeszkadzały i nie uległy uszkodzeniu.

Unikaj tych błędów podczas montażu wideorejestratora

Montaż kamery samochodowej wydaje się prosty, ale łatwo popełnić błędy, które mogą wpłynąć na bezpieczeństwo, funkcjonalność lub nawet doprowadzić do uszkodzenia instalacji. Oto najczęstsze pułapki, których warto unikać.

Błąd #1: Ograniczenie pola widzenia kierowcy

To najpoważniejszy błąd, który nie tylko jest niezgodny z przepisami, ale przede wszystkim stwarza realne zagrożenie. Kamera zamontowana w niewłaściwym miejscu może zasłaniać fragment drogi, znaki drogowe czy inne pojazdy, co może prowadzić do niebezpiecznych sytuacji. Zawsze upewnij się, że urządzenie jest umieszczone tak, aby nie ograniczać widoczności.

Błąd #2: Nieprawidłowe wpięcie w bezpieczniki i ryzyko rozładowania akumulatora

Podłączanie kamery do skrzynki bezpieczników wymaga precyzji. Podłączenie stałego zasilania (B+) do obwodu, który powinien działać tylko po stacyjce (ACC), może spowodować, że kamera będzie działać non-stop, rozładowując akumulator. Z kolei brak odpowiedniego zabezpieczenia przed zbyt niskim napięciem w trybie parkingowym również może doprowadzić do problemów z uruchomieniem auta. Zawsze używaj adapterów z zabezpieczeniem i upewnij się, że poprawnie zidentyfikowałeś obwody.

Błąd #3: Prowadzenie kabli w sposób kolidujący z systemami bezpieczeństwa (airbag)

Prowadzenie kabli w pobliżu poduszek powietrznych, zwłaszcza w słupkach A, to bardzo ryzykowne posunięcie. W przypadku kolizji, poduszka powietrzna musi mieć swobodę działania. Kabel poprowadzony w niewłaściwy sposób może zakłócić jej mechanizm, co może mieć tragiczne skutki. Zawsze upewnij się, że kable są poprowadzone z dala od systemów bezpieczeństwa i nie ograniczają ich działania.

Ostatnie kroki: testy i konfiguracja wideorejestratora

Po zakończeniu montażu, kluczowe jest przeprowadzenie dokładnych testów i odpowiednia konfiguracja urządzenia. To zapewni, że wszystko działa poprawnie i że kamera jest gotowa do pracy.

Jak sprawdzić poprawność działania zasilania po stacyjce i stałego?

• Test zasilania ACC: Włącz zapłon (pozycja ACC), ale nie uruchamiaj silnika. Sprawdź, czy kamera się włącza. Następnie wyłącz zapłon kamera powinna się wyłączyć.
• Test zasilania stałego (B+) w trybie parkingowym: Uruchom silnik, a następnie wyłącz go. Kamera powinna przejść w tryb parkingowy (jeśli jest skonfigurowany). Sprawdź, czy po pewnym czasie (zgodnie z ustawieniami) zasilanie jest odcinane, aby chronić akumulator.
• Test nagrywania: Po uruchomieniu silnika, sprawdź, czy kamera automatycznie zaczęła nagrywać.

Pierwsze ustawienia kamery po montażu: Format karty i podstawowe opcje

• Formatowanie karty SD: Po włożeniu karty pamięci do kamery, zawsze wykonaj jej formatowanie za pomocą funkcji wbudowanej w urządzenie. To zapewni optymalną pracę i zapobiegnie błędom.
• Ustawienie daty i godziny: Skonfiguruj prawidłową datę i godzinę, aby nagrania były odpowiednio oznaczone.
• Tryb nagrywania w pętli: Ustaw preferowany czas nagrywania w pętli (np. 1, 3, 5 minut).
• Czułość G-sensora: Dostosuj czułość G-sensora, który automatycznie zabezpiecza nagranie w przypadku kolizji. Ustaw zbyt wysoką czułość może powodować zapisywanie zbyt wielu niepotrzebnych plików.
• Parametry trybu parkingowego: Jeśli korzystasz z trybu parkingowego, skonfiguruj jego ustawienia, takie jak czułość detekcji ruchu czy czas podtrzymania zasilania.
