Wielu kierowców słyszy o filtrze DPF, ale nie każdy wie, jak faktycznie wygląda ten kluczowy element układu wydechowego. Ten artykuł to Twój wizualny przewodnik, który pomoże Ci rozpoznać DPF w samochodzie, zrozumieć jego budowę oraz ocenić jego stan na podstawie wyglądu.
Filtr DPF to metalowa puszka w układzie wydechowym poznaj jego wygląd i kluczowe cechy
- Filtr DPF to metalowa puszka zintegrowana z rurą wydechową, najczęściej umiejscowiona za turbosprężarką.
- W jego wnętrzu znajduje się ceramiczny wkład o strukturze plastra miodu, odpowiedzialny za wyłapywanie sadzy.
- Wyróżniamy filtry suche (DPF) i mokre (FAP), które różnią się sposobem regeneracji i obecnością zbiornika na płyn katalityczny.
- Sprawny DPF powinien być wizualnie nienaruszony, bez pęknięć czy niefachowych spawów.
- Podejrzane spawy lub pusta obudowa mogą świadczyć o usunięciu filtra.
- Czysta końcówka wydechu za filtrem często wskazuje na jego prawidłowe działanie.

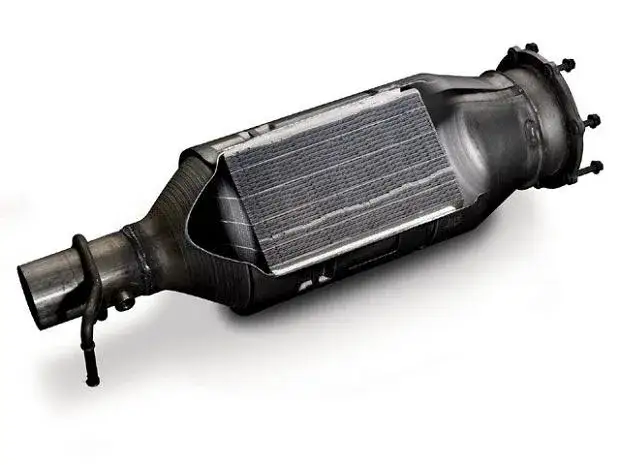

Czym jest ta metalowa puszka w wydechu? Pierwsze spojrzenie na DPF
Filtr cząstek stałych, czyli DPF, wizualnie przypomina metalową puszkę, zazwyczaj w kolorze srebrnym lub szarym. Jego kształt bywa różnorodny może być cylindryczny, ale często jest bardziej spłaszczony, dopasowany do przestrzeni w układzie wydechowym. Jest on integralną częścią tejże rury. Wielkość i dokładny kształt tej "puszki" mogą się znacząco różnić w zależności od konkretnego modelu samochodu, marki, a także od pojemności silnika, dla którego został zaprojektowany.

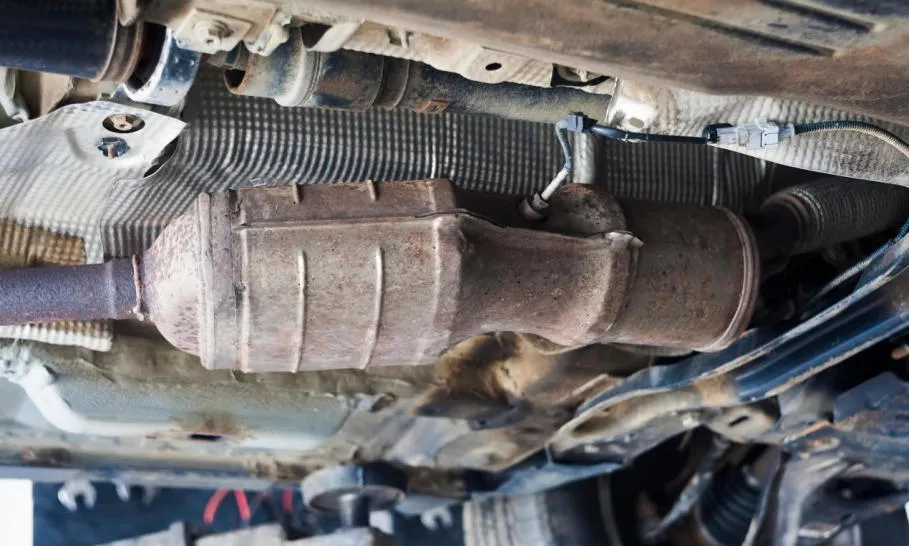

Gdzie dokładnie szukać filtra cząstek stałych pod maską i pod autem?
Lokalizacja filtra DPF w pojeździe jest zawsze taka sama znajduje się on w układzie wydechowym. Najczęściej spotkasz go tuż za turbosprężarką, przed katalizatorem lub tuż za nim. Warto wiedzieć, że w nowszych samochodach producenci często decydują się na integrację DPF z katalizatorem w jednej, wspólnej obudowie, co może nieco utrudnić ich rozróżnienie na pierwszy rzut oka.
DPF a katalizator jak odróżnić te dwa elementy po wyglądzie?
Na pierwszy rzut oka DPF i katalizator mogą wyglądać bardzo podobnie oba przybierają formę metalowych puszek umieszczonych w układzie wydechowym. Czasem ich kształt lub dokładne umiejscowienie w linii wydechowej może sugerować, który z nich jest który, ale często są one blisko siebie lub nawet połączone w jedną całość. Bez dokładnej wiedzy o danym modelu samochodu, rozróżnienie ich wyłącznie na podstawie wyglądu bywa trudne.

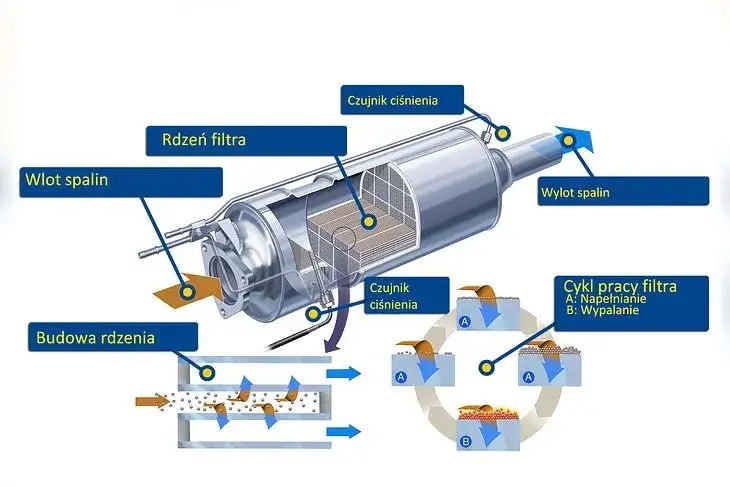

Zaglądamy do środka: jak zbudowany jest filtr cząstek stałych?
Tajemnica plastra miodu dlaczego wnętrze DPF wygląda właśnie tak?
Klucz do działania DPF tkwi w jego wnętrzu. Znajduje się tam specjalny ceramiczny wkład, który swoją strukturą przypomina plaster miodu. Ten wkład składa się z tysięcy malutkich, równoległych kanalików. Co ważne, kanaliki te są naprzemiennie zatykane jedne na początku, inne na końcu. Spaliny, zmuszone do przepływu przez porowate ścianki tych kanalików, tracą w nich cząstki sadzy, które osadzają się na wewnętrznych powierzchniach. To właśnie ta unikalna budowa pozwala na skuteczne filtrowanie spalin.
Metalowa obudowa, ceramiczny wkład i czujniki anatomia filtra DPF
- Metalowa obudowa: Zewnętrzna część filtra, wykonana z wytrzymałego metalu, chroni delikatny wkład ceramiczny i zapewnia jego integrację z układem wydechowym.
- Ceramiczny wkład: Serce filtra, zbudowane z materiału ceramicznego o porowatej strukturze, odpowiedzialne za wyłapywanie sadzy ze spalin.
- Czujniki: Choć nie są częścią "wizualnej" budowy wewnętrznej, z DPF często powiązane są różnego rodzaju czujniki, takie jak czujniki ciśnienia czy temperatury. Są one niezbędne do monitorowania pracy filtra i sterowania procesem jego regeneracji.

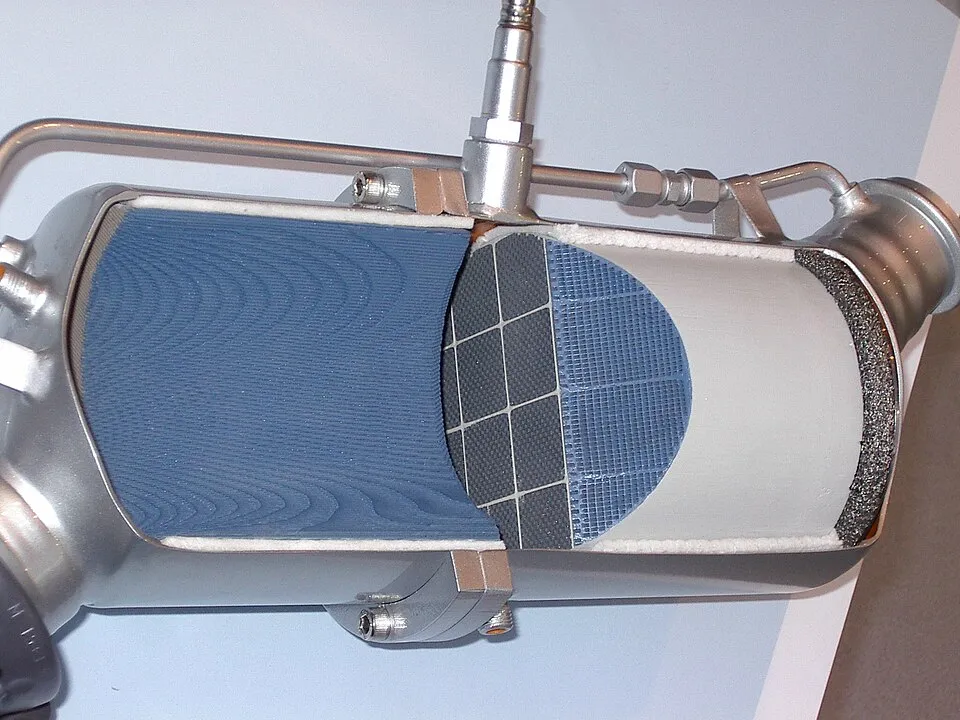

Zdjęcia w przekroju: Zobacz, co kryje się wewnątrz filtra
Analiza zdjęć przedstawiających DPF w przekroju jest niezwykle pouczająca. Pozwala ona dokładnie zobaczyć wspomniany ceramiczny wkład z charakterystycznymi kanalikami, a czasem nawet ślady nagromadzonej sadzy, które świadczą o procesie filtracji.
Czy każdy DPF wygląda tak samo? Poznaj kluczowe różnice
Suchy (DPF) vs. mokry (FAP) subtelne różnice w wyglądzie i osprzęcie
Filtry DPF (tzw. suche) i FAP (tzw. mokre) mogą na pierwszy rzut oka wyglądać bardzo podobnie. Kluczowa różnica tkwi jednak w ich działaniu i osprzęcie. DPF zazwyczaj nie wymaga żadnych dodatków do paliwa, a jego regeneracja (czyli wypalanie sadzy) odbywa się poprzez podniesienie temperatury spalin do około 600°C.
Z kolei filtry FAP, często spotykane w samochodach francuskich marek (koncern PSA), wymagają obecności specjalnego płynu katalitycznego, na przykład Eolys. Ten płyn obniża temperaturę zapłonu sadzy do około 450°C. System FAP posiada więc dodatkowy, osobny zbiornik na ten płyn oraz specjalną pompę, co wpływa na ogólny wygląd i konfigurację elementów wokół filtra.
Jak wygląd DPF zmienia się w zależności od marki auta (VW, BMW, PSA)?
Chociaż podstawowa zasada budowy wewnętrznej filtra DPF pozostaje taka sama, jego zewnętrzny wygląd kształt, rozmiar i sposób montażu może się różnić w zależności od producenta samochodu. Na przykład, DPF w samochodach marki Volkswagen może mieć nieco inny kształt niż ten stosowany w BMW czy w pojazdach koncernu PSA. Producenci adaptują obudowy filtrów do specyficznych wymagań konstrukcyjnych poszczególnych modeli.
Filtr do diesla a GPF w silniku benzynowym czy da się je odróżnić?
GPF, czyli Gasoline Particulate Filter, pełni podobną rolę w silnikach benzynowych, co DPF w jednostkach diesla obie konstrukcje mają za zadanie redukować emisję cząstek stałych. Wizualnie GPF jest bardzo podobny do swojego dieslowskiego odpowiednika. Bez szczegółowej wiedzy na temat konkretnego pojazdu, jego odróżnienie od DPF może być trudne, ponieważ oba filtry mają zbliżoną budowę i wygląd zewnętrzny.
Wizualna diagnoza stanu DPF: co wygląd mówi o jego kondycji?
Jak powinien wyglądać nowy, sprawnie działający filtr?
- Obudowa filtra powinna być nienaruszona, bez widocznych wgnieceń, pęknięć czy śladów uszkodzeń mechanicznych.
- Nie powinno być na niej śladów niefachowych napraw, takich jak surowe, widoczne spawy.
- Zwróć uwagę na korozję jej minimalna ilość świadczy o dobrym stanie.
- Rura wydechowa znajdująca się za filtrem powinna być relatywnie czysta, bez grubej warstwy czarnej sadzy.
Pęknięcia, wgniecenia i rdza kiedy wygląd zewnętrzny DPF powinien zaniepokoić?
- Pęknięcia obudowy filtra są sygnałem ostrzegawczym, mogącym prowadzić do wycieków spalin lub uszkodzenia wkładu.
- Duże wgniecenia mogą świadczyć o uderzeniu, które mogło doprowadzić do zgniecenia lub pęknięcia wewnętrznego wkładu ceramicznego.
- Zaawansowana korozja, szczególnie w miejscach łączeń, może osłabić konstrukcję filtra i prowadzić do jego rozszczelnienia.
Czy po wyglądzie końcówki wydechu można ocenić stan filtra?
Wygląd końcówki układu wydechowego może być zaskakująco dobrym wskaźnikiem stanu filtra DPF. Jeśli końcówka jest stosunkowo czysta, bez grubego nalotu czarnej sadzy, możemy przypuszczać, że filtr działa prawidłowo i skutecznie wyłapuje cząstki stałe. Natomiast widoczna, mocno osmolona i czarna końcówka wydechu może sugerować problemy z filtrem na przykład jego zapchanie, uszkodzenie wewnętrznego wkładu, a w skrajnych przypadkach nawet jego brak.
Przeczytaj również: GPF w benzynie: czy masz filtr cząstek stałych? Wyjaśniamy!
Jak rozpoznać niefachowe modyfikacje? Ślady, które zdradzają wycięty DPF
Podejrzane spawy i pusta puszka wizualne dowody na usunięcie filtra
- Szukaj podejrzanych, niefabrycznych spawów w miejscu, gdzie powinien znajdować się filtr DPF. Często są one wykonane niedbale i wyraźnie odróżniają się od oryginalnych zgrzewów.
- Zwróć uwagę, czy obudowa filtra nie jest pusta w środku. Czasem mechanicy wstawiają pustą puszkę lub zwykłą rurę zastępującą DPF, aby wizualnie wszystko wyglądało poprawnie.
Prosty test z opukiwaniem jak dźwięk może zdradzić brak wkładu?
Można przeprowadzić prosty test, delikatnie opukując obudowę filtra DPF. Jeśli po opukaniu usłyszymy pusty, metaliczny dźwięk, jest to silna wskazówka, że wkład ceramiczny został usunięty. Natomiast głuchy odgłos świadczy o tym, że wkład jest na swoim miejscu i filtr jest kompletny.
