Problemy z centralnym zamkiem w Audi A4 B5 mogą być frustrujące, ale często ich źródłem jest niewielki, ale kluczowy element moduł sterujący zintegrowany z pompką pneumatyczną. Zlokalizowanie i zrozumienie działania tej części to pierwszy krok do samodzielnego rozwiązania wielu kłopotów z otwieraniem i zamykaniem drzwi.
Przeczytaj również: Jak zamontować centralny zamek VW T4? Poradnik krok po kroku
Lokalizacja i diagnoza pompki centralnego zamka w Audi A4 B5 klucz do rozwiązania problemów.
- Pompka centralnego zamka, zintegrowana ze sterownikiem, znajduje się w bagażniku Audi A4 B5, po prawej stronie, za tapicerowanym boczkiem, w specjalnej gąbczastej obudowie.
- Najczęstsze objawy awarii to całkowity brak reakcji zamka, ciągła praca pompki bez efektu, a także problemy z oświetleniem wnętrza czy domykaniem szyb.
- Główną przyczyną uszkodzeń jest zalanie wodą, wynikające z nieszczelności w okolicach tylnych lamp, anteny dachowej lub uszczelek klapy bagażnika.
- Podstawowa diagnostyka obejmuje sprawdzenie bezpieczników, osłuchanie pracy pompki oraz wizualne oględziny modułu pod kątem śladów wody i korozji.
- Przed zakupem nowej części należy sprawdzić numer seryjny, aby zapewnić kompatybilność z wyposażeniem pojazdu.
- Koszt używanej pompki to kilkadziesiąt do 300 zł, a naprawa elektroniki waha się w granicach 150-250 zł.
Gdzie znajdziesz moduł centralnego zamka w Audi A4 B5?
Jeśli masz problem z centralnym zamkiem w swoim Audi A4 B5, musisz wiedzieć, gdzie szukać winowajcy. Sterownik centralnego zamka, który jest ściśle zintegrowany z pompką pneumatyczną, znajduje się w bagażniku. Aby się do niego dostać, musisz udać się na prawą stronę, za nadkolem prawego tylnego koła. Tam, za tapicerowanym boczkiem, czeka na Ciebie moduł ukryty w specjalnej gąbczastej obudowie. Lokalizacja ta jest identyczna zarówno dla wersji sedan, jak i kombi (Avant).
Dlaczego sterownik i pompka to jedno i to samo urządzenie?
W Audi A4 B5 inżynierowie postanowili połączyć dwie kluczowe funkcje w jednym urządzeniu. Sterownik elektroniczny, który odbiera sygnały z pilota lub stacyjki, oraz pompka pneumatyczna, która generuje ciśnienie lub podciśnienie potrzebne do poruszenia siłowników w drzwiach, tworzą jeden, zintegrowany moduł. Kiedy naciskasz przycisk na pilocie, sterownik wysyła sygnał do pompki, która następnie wtłacza powietrze lub je zasysa, powodując ruch w zamkach. To rozwiązanie ma na celu uproszczenie instalacji i zmniejszenie liczby elementów.
Potrzebne narzędzia: co przygotować przed rozpoczęciem pracy?
- Zestaw wkrętaków (płaskich i krzyżakowych o różnych rozmiarach)
- Plastikowe narzędzia do podważania tapicerki (tzw. spudgery) pomogą uniknąć porysowania plastików
- Latarka do lepszego oświetlenia trudno dostępnych miejsc
- Ewentualnie klucz nasadowy lub torx, jeśli jakieś elementy tapicerki są przykręcane
Demontaż tapicerki w bagażniku: instrukcja dla wersji Sedan i Avant
Aby dostać się do modułu centralnego zamka, musisz zdemontować prawy boczek tapicerki bagażnika. Procedura jest podobna dla obu wersji nadwozia:
- Najpierw zlokalizuj wszystkie punkty mocowania tapicerki. Zazwyczaj są to plastikowe kołki lub śruby ukryte pod zaślepkami.
- Ostrożnie podważ i wyjmij wszelkie listwy progowe lub elementy wykończeniowe, które mogą blokować dostęp do boczku.
- Zlokalizuj zatrzaski lub śruby trzymające tapicerkę. W przypadku Audi A4 B5 często są one umieszczone w dolnej części, w okolicach nadkola.
- Używając plastikowych narzędzi, delikatnie podważaj boczek, aby uwolnić zatrzaski. Pracuj od dołu do góry, aby uniknąć uszkodzenia plastików.
- Po uwolnieniu wszystkich zatrzasków, ostrożnie odciągnij tapicerkę. Zwróć uwagę na ewentualne przewody (np. do czujnika parkowania, jeśli występuje), które mogą być podłączone do elementów tapicerki.
- Gdy boczek będzie odsunięty, powinieneś zobaczyć gąbczastą obudowę, w której znajduje się moduł centralnego zamka.
Jak wygląda sterownik? Ochronna gąbka, którą musisz znaleźć
Moduł centralnego zamka w Audi A4 B5 nie jest po prostu luźno położony. Jest on umieszczony w specjalnej, gąbczastej obudowie. Ta gąbka pełni rolę wytłumienia, chroniąc elektronikę przed wibracjami i, co ważniejsze, przed wilgocią. Jej zadaniem jest pochłanianie ewentualnych kropel wody, które mogłyby przedostać się do bagażnika. Czasami jednak ta ochrona okazuje się niewystarczająca, zwłaszcza gdy dojdzie do poważniejszych przecieków.
Najczęstsze objawy awarii modułu centralnego zamka
Jednym z najbardziej oczywistych sygnałów awarii modułu centralnego zamka jest jego całkowity brak reakcji. Niezależnie od tego, czy próbujesz otworzyć lub zamknąć samochód za pomocą pilota, czy kluczyka w zamku drzwi kierowcy, nic się nie dzieje. Żadne drzwi nie reagują, a samochód pozostaje w stanie, w jakim go zastałeś.
Pompka pracuje bez końca, a drzwi ani drgną? To może być nieszczelność
Innym niepokojącym objawem jest sytuacja, gdy po próbie otwarcia lub zamknięcia samochodu słychać pracę pompki centralnego zamka, która jednak nie ustaje przez kilkadziesiąt sekund, a zamki w drzwiach ani drgną. Zazwyczaj system jest zaprojektowany tak, aby po kilku sekundach pracy pompka się wyłączała. Długotrwała praca sugeruje, że układ nie osiąga wymaganego ciśnienia lub podciśnienia. Może to oznaczać nieszczelność w całym układzie pneumatycznym (np. sparciałe wężyki) lub, co gorsza, uszkodzenie wirnika grafitowego w samej pompce, który nie jest w stanie wytworzyć odpowiedniego ciśnienia.
Problemy z oświetleniem wnętrza i alarmem jako cichy sygnał awarii
Czasami moduł centralnego zamka może dawać o sobie znać w mniej oczywisty sposób. Jeśli zauważyłeś, że oświetlenie wnętrza przestało się zapalać po otwarciu drzwi, lub jeśli fabryczny autoalarm działa w sposób nieprzewidywalny (np. samoczynnie się uzbraja lub rozbraja), może to być pośredni objaw problemów z modułem sterującym. Elektronika centralnego zamka jest często powiązana z innymi systemami komfortu w samochodzie.
Domykanie szyb przestało działać? To również może być wina modułu
Funkcja domykania szyb podczas zamykania samochodu pilotem to kolejny element, który może ucierpieć w wyniku awarii modułu centralnego zamka. Jeśli zauważysz, że domykanie szyb nie działa, mimo że wcześniej działało poprawnie, warto wziąć pod uwagę możliwość uszkodzenia właśnie tego modułu. Jest to kolejny dowód na to, jak wiele funkcji jest zintegrowanych w tym pozornie prostym urządzeniu.
Prosta diagnostyka przed zakupem nowej części
Zanim zdecydujesz się na zakup nowej pompki, warto przeprowadzić kilka prostych testów diagnostycznych:

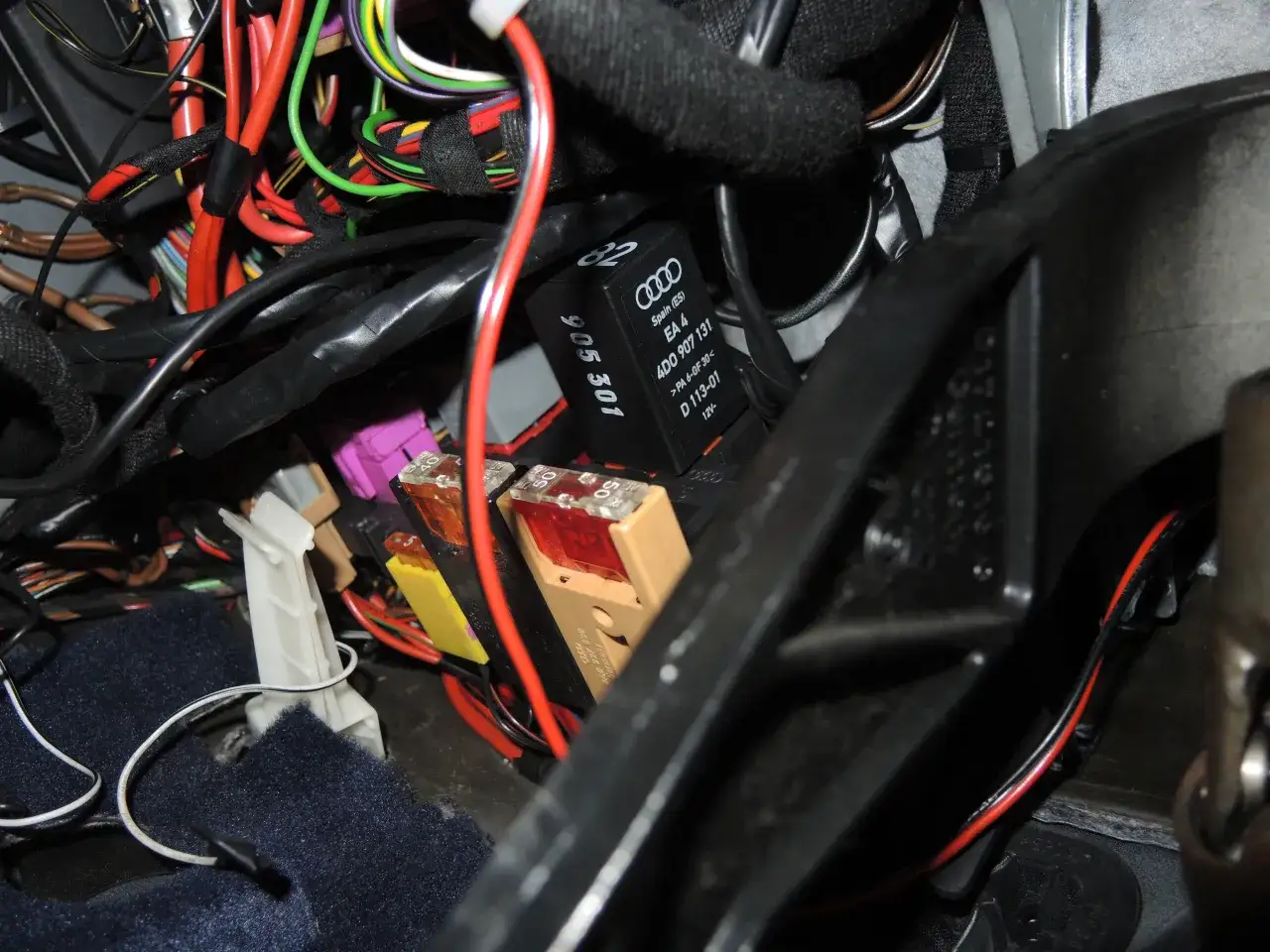

- Sprawdź bezpieczniki: Pierwszym i najprostszym krokiem jest sprawdzenie bezpiecznika odpowiedzialnego za centralny zamek. Zazwyczaj znajduje się on w skrzynce bezpieczników po lewej stronie deski rozdzielczej (widocznej po otwarciu drzwi kierowcy). Upewnij się, że bezpiecznik jest cały i prawidłowo osadzony.
- Nasłuchaj pracę pompki: Po sprawdzeniu bezpiecznika, poproś kogoś o naciśnięcie przycisku na pilocie (lub przekręcenie kluczyka w zamku drzwi kierowcy). Udaj się do bagażnika i nasłuchuj, czy słychać pracę pompki. Cisza może oznaczać brak zasilania do modułu lub całkowite uszkodzenie elektroniki. Długa praca pompki bez reakcji zamków, jak wspomniano wcześniej, może wskazywać na problemy pneumatyczne lub uszkodzenie wirnika.

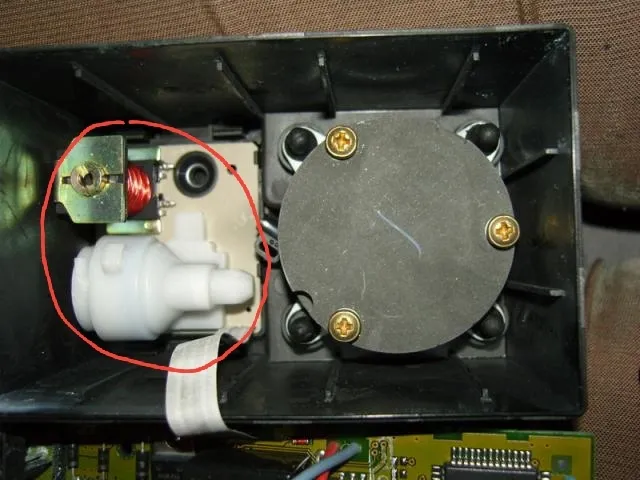

- Obejrzyj moduł: Po zdemontowaniu tapicerki i wyjęciu modułu z gąbczastej obudowy, dokładnie go obejrzyj. Szukaj wszelkich śladów wody, wilgoci lub korozji na płytce elektronicznej. Zwróć uwagę na zmatowiałe luty, zielony nalot na ścieżkach lub uszkodzone elementy elektroniczne. Warto również sprawdzić, czy wirnik grafitowy (jeśli jest dostępny bez rozbierania całej pompki) nie jest pęknięty lub zużyty.
Zalanie główny wróg sterownika centralnego zamka
Niestety, jednym z najczęstszych powodów awarii modułu centralnego zamka w Audi A4 B5 jest jego zalanie wodą. Woda może przedostać się do bagażnika z kilku miejsc:
- Nieszczelności w okolicach tylnej lampy: Uszczelki lamp tylnych z czasem tracą swoje właściwości, co pozwala na przenikanie wody do wnęki bagażnika.
- Antena dachowa: Uszczelka anteny dachowej również może ulec degradacji, stając się drogą dla wody.
- Uszczelki klapy bagażnika: Zużyte lub uszkodzone uszczelki klapy bagażnika mogą przepuszczać wodę, zwłaszcza podczas deszczu lub mycia samochodu.
Woda, dostając się do wnętrza bagażnika, może ściekać do gąbczastej obudowy, w której znajduje się moduł, powodując korozję elektroniki i ostatecznie jego uszkodzenie.
Jak zabezpieczyć nowy sterownik przed ponownym zalaniem?
Po wymianie lub naprawie uszkodzonego modułu, kluczowe jest zadbanie o to, aby sytuacja się nie powtórzyła. Po pierwsze, dokładnie zlokalizuj i uszczelnij wszelkie znane punkty przecieków w okolicach tylnych lamp, anteny dachowej i uszczelek klapy bagażnika. Po drugie, upewnij się, że gąbczasta obudowa, w której zamontowany jest sterownik, jest prawidłowo osadzona i nie ma w niej żadnych szczelin, przez które mogłaby się dostać wilgoć. Możesz również rozważyć dodatkowe zabezpieczenie elektroniczne modułu, np. poprzez pokrycie newralgicznych punktów na płytce specjalnym lakierem ochronnym, jednak wymaga to pewnej wiedzy z zakresu elektroniki.
Wymiana czy naprawa modułu co wybrać?

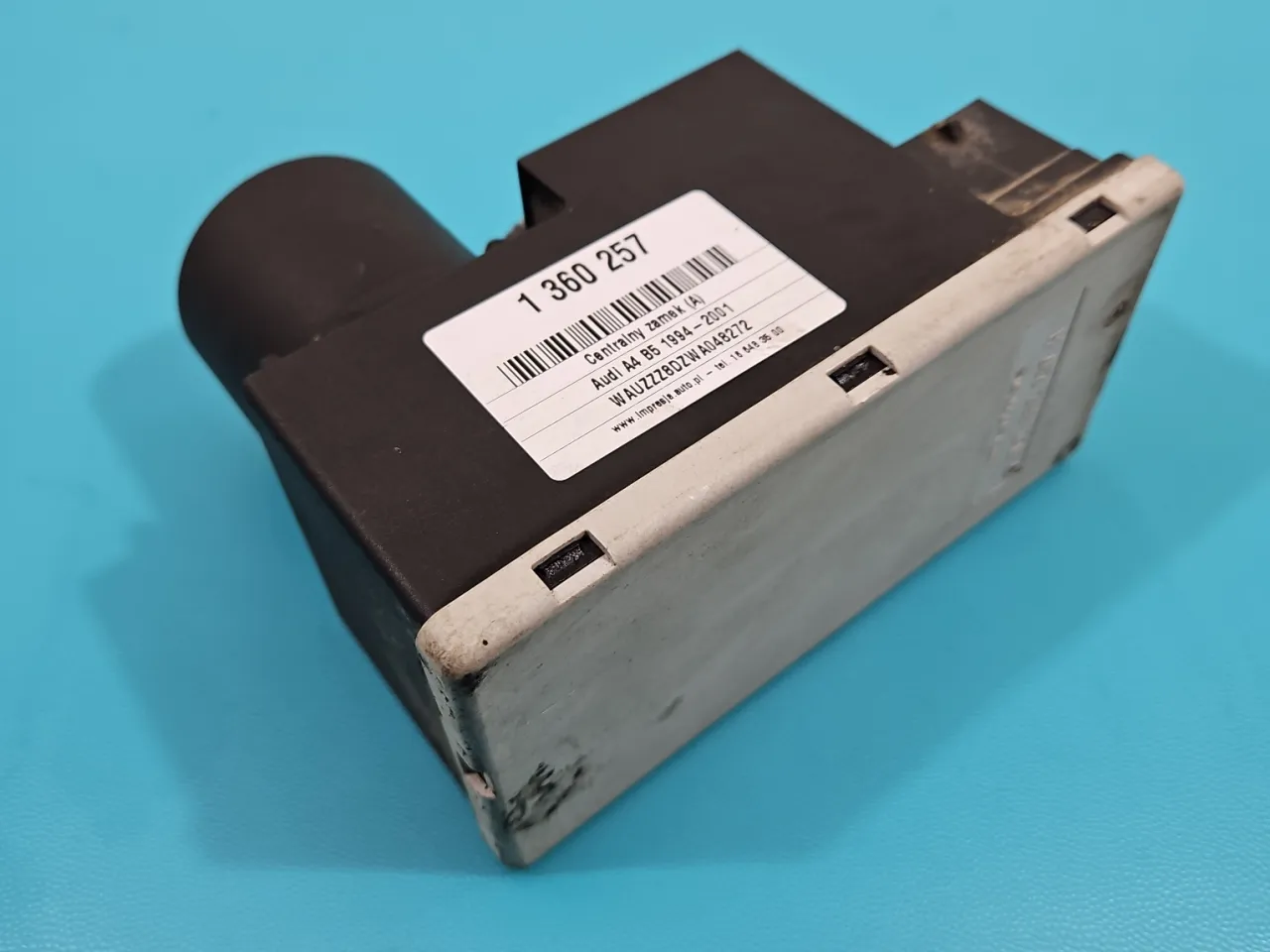

Decyzja o wymianie lub naprawie modułu zależy od kilku czynników, w tym od kosztów i dostępności części. Przy zakupie używanej pompki, kluczowe jest dopasowanie numeru seryjnego. Na obudowie modułu znajdziesz oznaczenia, np. 8L0 862 257 G lub 8D0 862 257 E. Numer ten musi być zgodny z tym, co masz w samochodzie, lub być jego zamiennikiem o identycznych parametrach, uwzględniając wyposażenie pojazdu (np. obecność fabrycznego alarmu). Koszt używanych, sprawnych pompek na portalach aukcyjnych waha się zazwyczaj od kilkudziesięciu do około 200-300 zł.
Kiedy możliwa jest regeneracja i na czym polega naprawa elektroniki?
Jeśli Twój moduł został uszkodzony przez zalanie, ale uszkodzenia nie są katastrofalne, często możliwa jest jego regeneracja. Naprawa elektroniki polega zazwyczaj na dokładnym wyczyszczeniu płytki drukowanej z produktów korozji, ponownym przelutowaniu zimnych lutów oraz wymianie uszkodzonych elementów elektronicznych, takich jak tranzystory czy kondensatory. W wyspecjalizowanych serwisach zajmujących się regeneracją elektroniki samochodowej, koszt takiej naprawy waha się zwykle w granicach 150-250 zł. Jest to często bardziej opłacalna opcja niż zakup nowego modułu, który może być trudny do zdobycia i droższy.
