Centralny zamek przeszedł długą drogę od luksusowego dodatku do standardowego wyposażenia każdego nowoczesnego samochodu. Jego podstawowa idea pozostała jednak niezmienna: zapewnić wygodę i bezpieczeństwo poprzez możliwość zamykania i otwierania wszystkich drzwi pojazdu jednym ruchem ręki lub naciśnięciem przycisku. To proste, a zarazem genialne rozwiązanie, które dziś traktujemy jako coś oczywistego, znacząco podniosło komfort użytkowania samochodów.
Kiedyś dostępny tylko w autach z wyższej półki, dziś centralny zamek jest niemalże wszechobecny. Jego obecność to nie tylko kwestia wygody, ale także pewnego standardu, do którego przyzwyczaili się kierowcy. Sama idea, by za pomocą jednego kliknięcia zabezpieczyć cały pojazd, jest niezwykle praktyczna, zwłaszcza w pośpiechnych sytuacjach lub podczas złej pogody.
Anatomia systemu poznaj kluczowe komponenty centralnego zamka
Mózg operacji: Rola sterownika, czyli centralki
Za całą logiką działania centralnego zamka stoi sterownik, nazywany potocznie centralką. Można go porównać do mózgu całego systemu. To właśnie on odbiera sygnały z różnych źródeł czy to z przycisku na desce rozdzielczej, z kluczyka w zamku drzwi kierowcy, czy też z pilota zdalnego sterowania. Na podstawie otrzymanych informacji, sterownik podejmuje decyzję i wysyła odpowiednie impulsy elektryczne do poszczególnych elementów wykonawczych systemu.
Mięśnie systemu: Siłowniki "Master" i "Slave" czym się różnią?
Siłowniki to swoiste "mięśnie" centralnego zamka. Są to niewielkie urządzenia, zazwyczaj elektryczne silniczki lub siłowniki pneumatyczne, montowane w każdych drzwiach pojazdu. Ich zadaniem jest fizyczne wykonanie ruchu pociągnięcie lub popchnięcie mechanizmu zamka, co skutkuje jego zaryglowaniem lub odryglowaniem. Kluczowe jest rozróżnienie dwóch typów siłowników: Master, który znajduje się zazwyczaj w drzwiach kierowcy i posiada więcej przewodów, ponieważ musi nie tylko wykonywać polecenia, ale także informować centralkę o tym, czy zamek został ręcznie zamknięty lub otwarty, oraz Slave, które znajdują się w pozostałych drzwiach i ich jedyną rolą jest wykonywanie poleceń otrzymanych od centralki.
Układ nerwowy: Znaczenie wiązki elektrycznej i połączeń
Aby wszystkie te elementy mogły ze sobą współpracować, niezbędna jest sprawna komunikacja. Tę rolę pełni wiązka elektryczna, która niczym układ nerwowy łączy sterownik z siłownikami, dostarcza zasilanie do systemu i integruje go z pozostałą elektroniką pojazdu. To przez tę sieć przewodów przepływają sygnały sterujące i informacyjne.
Klucz do wszystkiego: Pilot i zamek jako inicjatory poleceń
Proces inicjowania działania centralnego zamka najczęściej zaczyna się od dwóch miejsc: pilota zdalnego sterowania lub kluczyka umieszczonego w zamku drzwi kierowcy. Pilot wysyła sygnał radiowy, który jest odbierany przez centralkę, podczas gdy przekręcenie kluczyka w zamku (zwłaszcza w drzwiach kierowcy) aktywuje mechanizm połączony z siłownikiem Master, który z kolei informuje sterownik o zamiarze zamknięcia lub otwarcia.
Jak to dokładnie działa? Proces zamykania samochodu krok po kroku
Scenariusz 1: Magia fal radiowych, czyli zamykanie auta pilotem
- Naciskasz przycisk na pilocie.
- Nadajnik w pilocie wysyła zakodowany sygnał radiowy.
- Odbiornik w samochodzie przechwytuje sygnał i przekazuje go do sterownika (centralki).
- Sterownik analizuje sygnał i wysyła impuls elektryczny o odpowiedniej polaryzacji do wszystkich siłowników.
- Siłowniki wykonują ruch, blokując lub odblokowując zamki we wszystkich drzwiach.
Scenariusz 2: Mechaniczna precyzja, czyli zamykanie kluczykiem w drzwiach
- Przekręcasz kluczyk w zamku drzwi kierowcy.
- Mechanizm w zamku, połączony z siłownikiem Master, generuje sygnał elektryczny.
- Siłownik Master przekazuje ten sygnał do sterownika (centralki).
- Sterownik, rozpoznając sygnał, wysyła impuls elektryczny do wszystkich siłowników (w tym Master).
- Siłowniki wykonują ruch, blokując lub odblokowując zamki we wszystkich drzwiach.
Dlaczego drzwi kierowcy są najważniejsze? Wyjaśniamy rolę siłownika "Master"
Siłownik Master w drzwiach kierowcy odgrywa kluczową rolę w obu scenariuszach. Kiedy zamykasz lub otwierasz auto za pomocą pilota, to właśnie on, wraz z pozostałymi siłownikami, wykonuje polecenie. Jednak jego unikalna cecha polega na tym, że gdy ręcznie operujesz zamkiem w drzwiach kierowcy, siłownik Master wysyła sygnał zwrotny do centralki, informując ją o tej zmianie. Dzięki temu centralka wie, że wszystkie zamki powinny zostać zaryglowane lub odryglowane, nawet jeśli nie otrzymała sygnału z pilota.
Tajemnice schematu jak czytać i rozumieć rysunek techniczny centralnego zamka
Legenda symboli: Co oznaczają poszczególne ikony na schemacie?

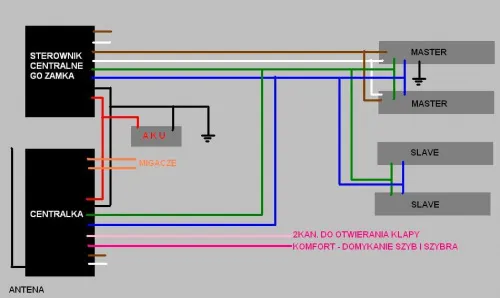

Każdy schemat elektryczny, w tym ten dotyczący centralnego zamka, posługuje się zestawem standardowych symboli, które ułatwiają interpretację. Zazwyczaj spotkamy oznaczenia dla sterownika (centralki), często przedstawianego jako prostokąt z wyprowadzonymi punktami połączeń. Siłowniki mogą być symbolizowane jako małe silniczki lub elementy wykonawcze. Źródło zasilania to zazwyczaj symbol baterii lub symbol "+12V" i "masa" (uziemienie). Przewody sygnałowe łączą poszczególne komponenty, a ich rodzaj (np. sterujący, zasilający) jest często określony przez kolor lub opis.
Analiza uniwersalnego schematu: Krok po kroku przez połączenia i kolory kabli

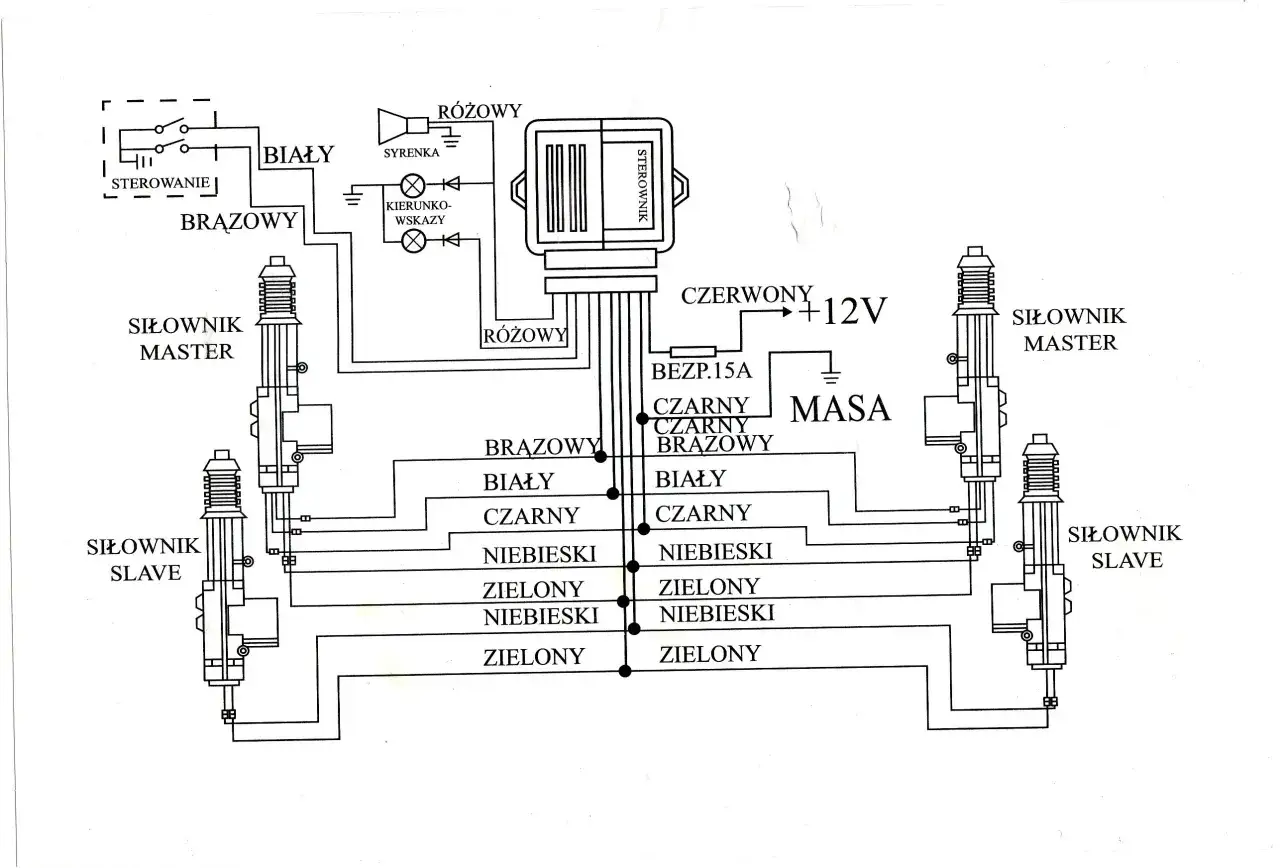

Analizując uniwersalny schemat centralnego zamka, warto zwrócić uwagę na typowe kolory przewodów, które stosuje się w zestawach montażowych. Czerwony kabel najczęściej oznacza stałe zasilanie +12V, czarny to masa pojazdu. Przewody służące do sterowania, czyli wysyłające sygnały do centralki lub od centralki do siłowników, często występują w kolorach brązowym i białym. Z kolei przewody bezpośrednio podłączane do siłowników w drzwiach to zazwyczaj niebieski i zielony. Zrozumienie tych konwencji kolorystycznych jest kluczowe przy podłączaniu systemu.
Sterowanie masą czy plusem? Kluczowa różnica, którą musisz znać

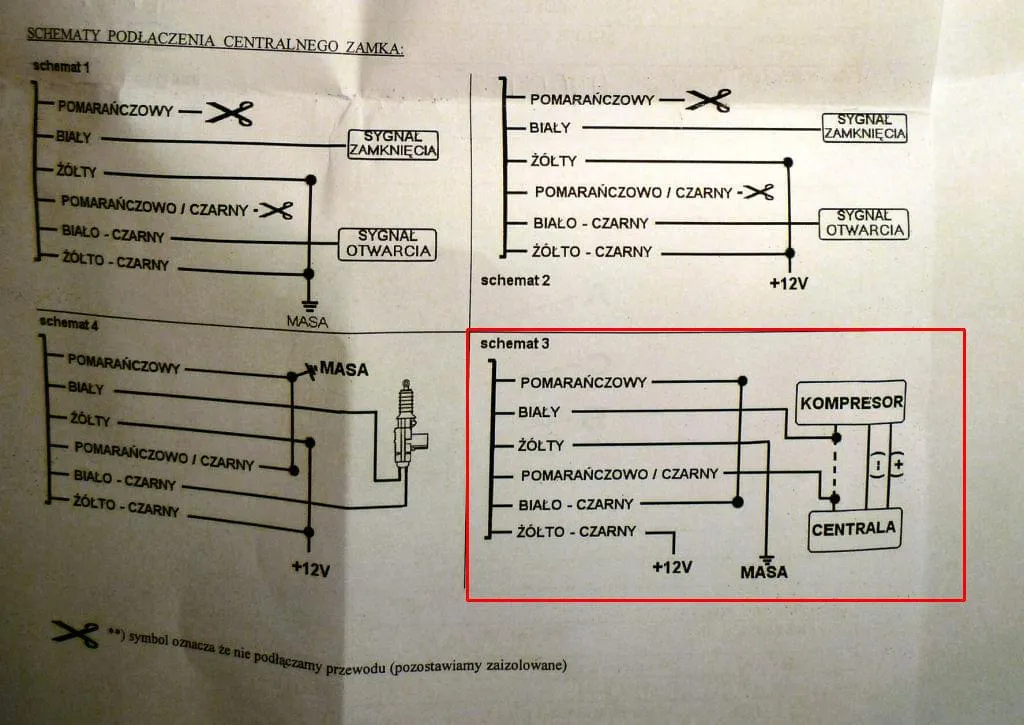

Jednym z najważniejszych aspektów przy podłączaniu uniwersalnego centralnego zamka jest zrozumienie sposobu sterowania. W pojazdach stosuje się dwa główne podejścia: sterowanie masą, gdzie podanie masy (połączenie z masą pojazdu) na odpowiedni przewód sygnałowy powoduje zamknięcie lub otwarcie zamka, oraz sterowanie plusem, gdzie analogiczny efekt uzyskuje się poprzez podanie napięcia +12V. Uniwersalne schematy i centralki są projektowane tak, aby można je było podłączyć do obu typów instalacji, często poprzez odpowiednie konfiguracje połączeń lub przełączniki.
Elektryka kontra pneumatyka dwie drogi do tego samego celu
Szybkość i prostota: Dlaczego zamki elektryczne zdominowały rynek?
Systemy elektryczne centralnego zamka zdecydowanie zdominowały rynek motoryzacyjny ze względu na swoje liczne zalety. Przede wszystkim oferują szybkość działania reakcja na polecenie jest niemal natychmiastowa. Są również stosunkowo proste w montażu, co obniża koszty instalacji, a także w diagnostyce. Prosta budowa oparta na silniczkach elektrycznych sprawia, że są one mniej podatne na awarie niż systemy pneumatyczne.
Siła sprężonego powietrza: Jak działają i gdzie jeszcze można spotkać zamki pneumatyczne?
Choć dziś rzadziej spotykane, systemy pneumatyczne centralnego zamka nadal stanowią interesujący przykład technologii. Działają one na zasadzie wytwarzania ciśnienia lub podciśnienia za pomocą specjalnego kompresora (pompki), które następnie jest przesyłane wężykami do siłowników pneumatycznych w drzwiach. Te siłowniki, pod wpływem zmiany ciśnienia, wykonują ruch ryglujący lub odryglowujący zamek. Głównymi wadami tego rozwiązania są wolniejsze działanie w porównaniu do systemów elektrycznych oraz większa podatność na nieszczelności w układzie pneumatycznym. Zamki pneumatyczne można było spotkać w wielu starszych modelach samochodów premium, takich jak Mercedesy, Audi czy Volkswageny.
Gdy zamek odmawia posłuszeństwa najczęstsze awarie i ich typowe objawy
Tylko jedne drzwi nie działają? Pierwszy podejrzany to siłownik

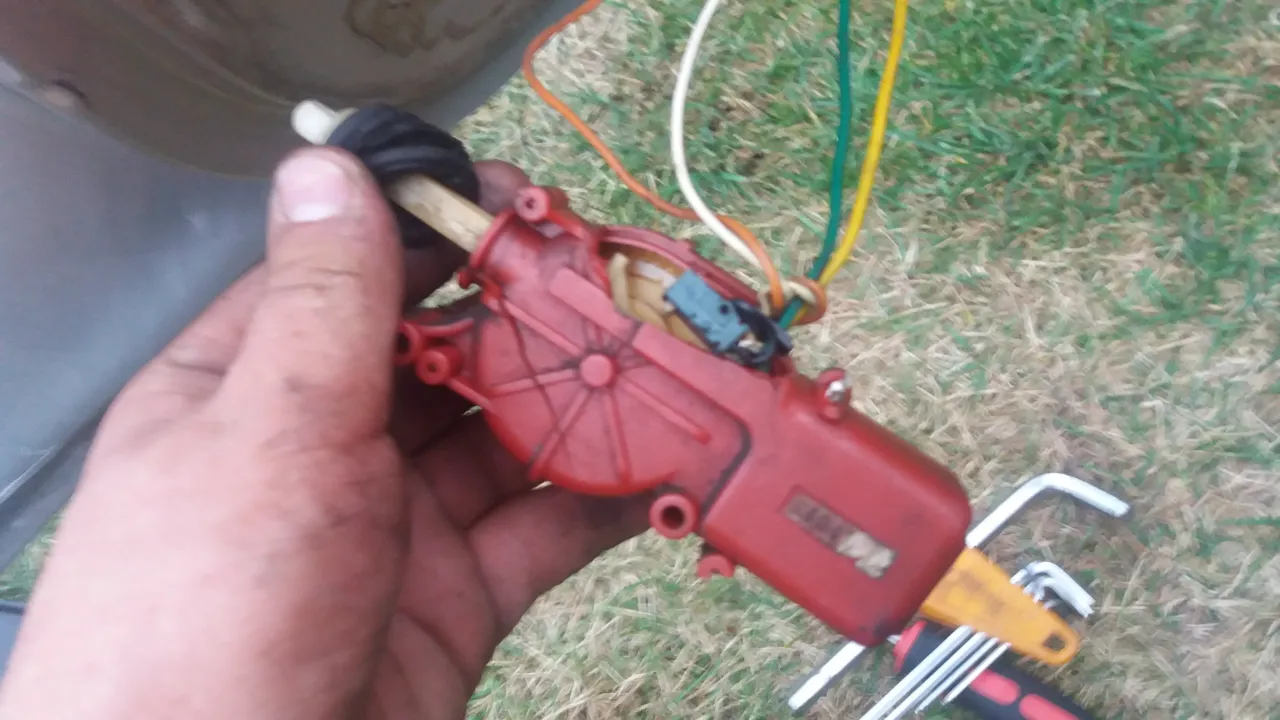

Jeśli zauważysz, że centralny zamek działa poprawnie we wszystkich drzwiach poza jednymi, niemal na pewno problem leży w siłowniku właśnie tych drzwi. Jest to najczęstsza usterka tego typu. Silniczek wewnątrz siłownika mógł się zużyć lub spalić, co uniemożliwia mu wykonanie ruchu ryglującego lub odryglowującego.
Zamek "wariuje" lub nie reaguje? Sprawdź newralgiczny punkt przewody w przelotce drzwi
Bardzo częstym problemem, objawiającym się jako "wariowanie" zamka (samoczynne otwieranie/zamykanie) lub całkowity brak reakcji, jest uszkodzenie przewodów w gumowej przelotce. Przelotka ta znajduje się zazwyczaj między drzwiami a karoserią pojazdu i chroni wiązkę elektryczną przed przetarciem. Ciągłe otwieranie i zamykanie drzwi prowadzi do naprężeń i przetarć izolacji przewodów, co może powodować zwarcia lub przerwy w obwodzie, zakłócając pracę centralnego zamka.
Całkowity brak reakcji? Czas przyjrzeć się centralce i jej zasilaniu
Gdy samochód przestaje reagować na jakiekolwiek polecenia centralnego zamka zarówno z pilota, jak i z kluczyka należy przyjrzeć się głównym elementom systemu. Najczęstszymi przyczynami są awaria sterownika (centralki), która mogła zostać uszkodzona przez wilgoć lub przepięcie, lub po prostu zużyta bateria w pilocie. Warto zacząć od najprostszych rzeczy, czyli wymiany baterii, a następnie sprawdzić zasilanie i ewentualne uszkodzenia samej centralki.
Ewolucja i przyszłość systemów dostępu do samochodu od kluczyka po smartfon
Historia systemów dostępu do samochodu jest fascynującą podróżą przez innowacje. Zaczęliśmy od prostych, mechanicznych kluczyków, które otwierały drzwi i uruchamiały silnik. Następnie pojawiły się piloty zdalnego sterowania, oferujące wygodę otwierania i zamykania auta z dystansu. Dziś jesteśmy świadkami kolejnej rewolucji, gdzie coraz częściej rolę kluczyka przejmują smartfony, wykorzystujące technologie takie jak Bluetooth czy NFC. Przyszłość zapowiada dalszą integrację z systemami cyfrowymi, personalizację dostępu i jeszcze większe bezpieczeństwo.
