Jak zdiagnozować czujnik DPF? Objawy, testy i kody błędów

W dzisiejszych czasach samochody wyposażone są w coraz bardziej skomplikowane systemy, mające na celu zmniejszenie emisji szkodliwych substancji. Jednym z takich kluczowych elementów jest filtr cząstek stałych, czyli DPF. Aby ten system działał poprawnie, niezbędny jest sprawny czujnik różnicy ciśnień. Jego awaria może prowadzić do szeregu problemów, od spadku mocy po poważne uszkodzenia filtra. Ale jak sprawdzić, czy to właśnie ten niepozorny element jest winowajcą? Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak samodzielnie zdiagnozować czujnik różnicy ciśnień DPF w Twoim samochodzie. Dowiesz się, jakie objawy wskazują na jego awarię, jakie narzędzia są potrzebne do weryfikacji oraz jak interpretować uzyskane wyniki, by skutecznie rozwiązać problem.

Co to jest czujnik różnicy ciśnień i dlaczego jest kluczowy dla Twojego filtra DPF?

Czujnik różnicy ciśnień DPF to niezwykle ważny element układu wydechowego, którego głównym zadaniem jest monitorowanie stopnia zapełnienia filtra cząstek stałych. Działa on na zasadzie pomiaru ciśnienia spalin przed filtrem i za nim. Różnica tych ciśnień pozwala sterownikowi silnika (ECU) ocenić, jak bardzo filtr jest zapchany sadzą. Gdy poziom zapełnienia przekroczy określony próg, ECU inicjuje procedurę regeneracji DPF, czyli wypalania nagromadzonej sadzy. Bez prawidłowych odczytów z tego czujnika, sterownik nie wie, kiedy i czy w ogóle powinien przeprowadzić regenerację. To sprawia, że jego poprawne działanie jest absolutnie kluczowe dla efektywności pracy filtra, zapobiegania jego uszkodzeniu, a co za tym idzie dla ogólnej kondycji silnika i jego żywotności.

Najczęstsze objawy, których nie możesz ignorować czyli jak auto sygnalizuje problem z czujnikiem

Twój samochód wysyła sygnały, gdy coś jest nie tak z czujnikiem różnicy ciśnień DPF. Zignorowanie ich może prowadzić do poważniejszych konsekwencji. Oto najczęstsze objawy, na które powinieneś zwrócić uwagę:

• Świecąca kontrolka "check engine" lub kontrolka DPF: To pierwszy i najbardziej oczywisty sygnał. Może pojawić się samodzielnie lub w towarzystwie innych symptomów.
• Wyraźny spadek mocy silnika: Gdy czujnik nie działa prawidłowo, sterownik silnika może ograniczyć jego moc, przechodząc w tzw. tryb awaryjny, aby zapobiec dalszym uszkodzeniom.
• Zwiększone zużycie paliwa: Nieprawidłowe funkcjonowanie systemu DPF, w tym uszkodzony czujnik, może prowadzić do zwiększonego spalania, ponieważ silnik nie pracuje optymalnie.
• Problemy z regeneracją filtra DPF: Brak prawidłowych odczytów z czujnika może uniemożliwić automatyczną regenerację filtra. Może to skutkować niedopalaniem sadzy i szybszym zapychaniem się filtra.
• Falowanie obrotów na biegu jałowym: W niektórych przypadkach uszkodzony czujnik może powodować niestabilną pracę silnika na biegu jałowym.

Pamiętaj, że te objawy mogą wskazywać również na inne problemy, dlatego tak ważna jest precyzyjna diagnostyka.

Zanim sięgniesz po narzędzia: Pierwszy i najważniejszy krok w diagnostyce

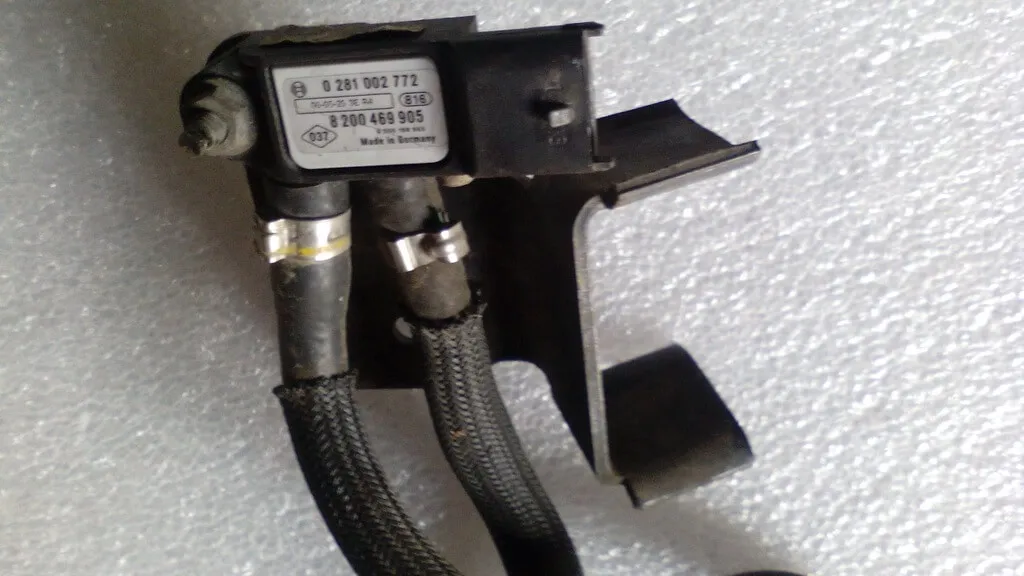

Inspekcja wizualna w 5 minut: Jak sprawdzić przewody ciśnieniowe i co tam można znaleźć?

Zanim zaczniesz wyciągać narzędzia i podłączać komputer, poświęć dosłownie kilka minut na szybką inspekcję wizualną. To najprostszy, a często zaskakująco skuteczny pierwszy krok w diagnozie czujnika różnicy ciśnień DPF. Skup się na przewodach gumowych (wężykach), które łączą czujnik z układem wydechowym, zazwyczaj z samym filtrem DPF lub jego obudową. Te niewielkie elementy są niezwykle narażone na uszkodzenia. Najczęściej można tam znaleźć:

• Pęknięcia i przetarcia: Wynikają ze starzenia się gumy, kontaktu z gorącymi elementami silnika lub po prostu z wibracji.
• Stopienia: Jeśli przewód dotykał gorącego elementu układu wydechowego, mógł się stopić, blokując przepływ powietrza.
• Zapchania: W skrajnych przypadkach w przewodach może gromadzić się nagar lub inne zanieczyszczenia, które blokują przepływ spalin i fałszują odczyty ciśnienia.

Jeśli podczas oględzin zauważysz jakiekolwiek z tych uszkodzeń, masz już bardzo mocnego kandydata na winowajcę. Nawet niewielkie pęknięcie może powodować nieszczelność i błędne odczyty ciśnienia. W takim przypadku najprostszym rozwiązaniem jest wymiana uszkodzonych przewodów na nowe. Upewnij się, że nowe wężyki są wykonane z materiału odpornego na wysoką temperaturę i chemikalia. Po wymianie przewodów warto skasować ewentualne błędy i sprawdzić, czy problem ustąpił.

Diagnoza dla dociekliwych: Jak sprawdzić czujnik DPF za pomocą multimetru?

Przygotowanie do pomiaru: Jakich narzędzi potrzebujesz i gdzie znaleźć czujnik?

Jeśli inspekcja wizualna nie wykazała żadnych problemów, a objawy nadal występują, czas sięgnąć po bardziej zaawansowane narzędzia. Do przeprowadzenia diagnostyki multimetrem potrzebny będzie przede wszystkim sam multimetr cyfrowy najlepiej z funkcją pomiaru napięcia stałego (DCV) i ewentualnie z możliwością pomiaru częstotliwości lub rezystancji, choć do podstawowej diagnostyki wystarczy pomiar napięcia. Przydać się mogą również cienkie przewody pomiarowe lub igły, które ułatwią precyzyjne dotarcie do pinów wtyczki czujnika. Lokalizacja czujnika różnicy ciśnień DPF może się różnić w zależności od marki i modelu samochodu, ale zazwyczaj znajduje się on w okolicach filtra DPF lub w komorze silnika, blisko ściany grodziowej. Często jest to niewielkie, plastikowe urządzenie z kilkoma przewodami wychodzącymi z wtyczki.

Pomiar napięcia "na sucho": Sprawdzenie zasilania i masy czujnika

Zanim przystąpisz do testów dynamicznych, warto sprawdzić podstawowe zasilanie czujnika. Oto jak to zrobić:

1. Przygotuj pojazd: Upewnij się, że samochód stoi na równej powierzchni, a hamulec ręczny jest zaciągnięty.
2. Zlokalizuj czujnik: Znajdź czujnik różnicy ciśnień DPF i jego wtyczkę.
3. Włącz zapłon: Przekręć kluczyk w stacyjce do pozycji zapłonu (silnik nie musi być uruchomiony).
4. Podłącz multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie odpowiednim dla napięcia akumulatora (np. 20V). Podłącz czerwoną sondę multimetru do pinu zasilania wtyczki czujnika, a czarną sondę do masy pojazdu (np. do metalowego elementu silnika lub akumulatora). Warto wcześniej ustalić, który pin odpowiada za zasilanie często jest to pin oznaczony symbolem "+" lub "VCC", lub po prostu pin oznaczony jako zasilanie w schemacie elektrycznym pojazdu.
5. Odczytaj napięcie: Prawidłowe napięcie zasilania dla większości czujników wynosi zazwyczaj 5V. Jeśli odczyt jest znacznie niższy lub wynosi 0V, może to oznaczać problem z instalacją elektryczną pojazdu lub samym czujnikiem.
6. Sprawdź masę: Następnie podłącz czerwoną sondę do pinu masy czujnika, a czarną do zasilania (np. do plusa akumulatora). Prawidłowy odczyt powinien być bliski zeru woltów, co potwierdza dobre połączenie masy.

Jeśli zasilanie i masa są w porządku, przechodzimy do bardziej zaawansowanego testu.

Test dynamiczny krok po kroku: Mierzenie napięcia sygnałowego na wolnych i wysokich obrotach

Ten test pozwoli Ci ocenić, jak czujnik reaguje na zmiany ciśnienia spalin. Postępuj zgodnie z poniższymi krokami:

1. Uruchom silnik: Pozwól silnikowi pracować na biegu jałowym, aż osiągnie normalną temperaturę pracy.
2. Podłącz multimetr do pinu sygnałowego: Znajdź pin odpowiedzialny za sygnał wyjściowy czujnika (często oznaczony jako "Signal", "Out" lub literą "S"). Podłącz czerwoną sondę multimetru do tego pinu, a czarną do masy pojazdu.
3. Odczytaj napięcie na biegu jałowym: Na biegu jałowym, przy rozgrzanym silniku, napięcie sygnałowe powinno wynosić około 0,6-0,8 V. Jest to wartość bazowa, świadcząca o niskim ciśnieniu spalin.
4. Dodaj gazu: Gwałtownie dodaj gazu, podnosząc obroty silnika do około 3000-4000 obr./min. Obserwuj wskazania multimetru.
5. Odczytaj napięcie na wysokich obrotach: Wraz ze wzrostem obrotów i ciśnienia spalin, napięcie sygnałowe powinno znacząco wzrosnąć. Prawidłowo działający czujnik powinien pokazać wartość powyżej 1,5 V, a często nawet powyżej 2V lub 3V, w zależności od konstrukcji.
6. Obserwuj płynność zmian: Zwróć uwagę, czy zmiany napięcia są płynne i proporcjonalne do obrotów, czy też występują skoki, zacięcia lub nagłe spadki.

Pamiętaj, że wartości te są orientacyjne. Warto porównać je z danymi serwisowymi dla Twojego konkretnego modelu samochodu, jeśli są dostępne.

Jak interpretować wyniki? Prawidłowe wartości napięcia, które świadczą o sprawności czujnika

Interpretacja wyników pomiarów multimetrem jest kluczowa do postawienia trafnej diagnozy. Oto podsumowanie prawidłowych wartości, które wskazują na sprawność czujnika różnicy ciśnień DPF:

Co oznaczają odchylenia od normy?

• Napięcie 0V lub bardzo niskie na wszystkich etapach: Może świadczyć o uszkodzonym czujniku lub problemie z jego zasilaniem/masą.
• Napięcie stałe, niezmieniające się wraz z obrotami: Wskazuje na brak reakcji czujnika na zmiany ciśnienia prawdopodobnie jest uszkodzony.
• Napięcie znacznie wyższe niż podane wartości, nawet na biegu jałowym: Może sugerować problem z przepływem spalin (np. zapchany DPF lub katalizator) lub uszkodzenie czujnika.
• Napięcie szarpiące, niestabilne: Może oznaczać wewnętrzne uszkodzenie elektroniki czujnika lub problem z połączeniami.

Jeśli wyniki Twoich pomiarów odbiegają od podanych wartości, istnieje wysokie prawdopodobieństwo, że czujnik różnicy ciśnień DPF jest uszkodzony i wymaga wymiany.

Metoda dla profesjonalistów: Diagnostyka komputerowa bez tajemnic

Podłączamy interfejs OBD2: Jakie oprogramowanie wybrać i gdzie szukać odpowiednich parametrów?

Diagnostyka komputerowa to najbardziej precyzyjna metoda weryfikacji stanu czujnika różnicy ciśnień DPF. Aby ją przeprowadzić, będziesz potrzebować interfejsu diagnostycznego OBD2, który można podłączyć do gniazda diagnostycznego pojazdu (zazwyczaj umieszczonego pod deską rozdzielczą). Istnieje wiele dostępnych na rynku programów diagnostycznych od uniwersalnych skanerów OBD2 po dedykowane oprogramowanie dla konkretnych marek samochodów. Popularne opcje to VCDS (dla grupy VAG), Forscan (dla Fordów), czy uniwersalne programy jak Torque czy Car Scanner ELM OBD2. Po podłączeniu interfejsu i uruchomieniu aplikacji, należy przejść do sekcji "Live Data" lub "Parametry bieżące". Tam szukaj parametrów związanych z ciśnieniem różnicowym DPF. Nazwy mogą się różnić w zależności od producenta, ale zazwyczaj zawierają frazy typu "DPF Differential Pressure", "DPF Pressure Sensor", "Ciśnienie różnicowe DPF" lub podobne.

Analiza danych na żywo (Live Data): Jakie wartości ciśnienia powinien pokazywać sprawny czujnik?

Analiza danych na żywo (Live Data) pozwala na bieżąco obserwować pracę czujnika w różnych warunkach. Oto, jakie wartości ciśnienia różnicowego DPF powinieneś obserwować w sprawnym samochodzie:

Co oznaczają odchylenia?

• Wysokie ciśnienie na biegu jałowym: Może świadczyć o zapchanym filtrze DPF lub problemie z przepływem spalin.
• Niskie ciśnienie nawet przy wysokich obrotach: Może sugerować nieszczelność w układzie lub uszkodzony czujnik.
• Brak proporcjonalnego wzrostu ciśnienia wraz z obrotami: Wskazuje na problem z czujnikiem lub układem wydechowym.
• Wartości ciśnienia są "zamrożone" lub nie zmieniają się: Prawdopodobnie czujnik jest uszkodzony.

Pamiętaj, że wartości te mogą się nieznacznie różnić w zależności od producenta samochodu i wersji oprogramowania diagnostycznego. Zawsze warto poszukać danych referencyjnych dla swojego modelu.

Kody błędów, które jednoznacznie wskazują na awarię czujnika (P2452, P2453, P2454)

Podczas diagnostyki komputerowej, oprócz analizy danych na żywo, warto również sprawdzić listę zapisanych kodów błędów. Kilka kodów DTC (Diagnostic Trouble Codes) jednoznacznie wskazuje na problemy z czujnikiem różnicy ciśnień DPF:

• P2452: DPF Differential Pressure Sensor Circuit Błąd obwodu czujnika różnicy ciśnień DPF. Sugeruje problem z elektrycznym połączeniem lub samym czujnikiem.
• P2453: DPF Differential Pressure Sensor Circuit Range/Performance Błąd zakresu/wydajności obwodu czujnika różnicy ciśnień DPF. Oznacza, że czujnik podaje wartości spoza oczekiwanego zakresu lub jego działanie jest niestabilne.
• P2454: DPF Differential Pressure Sensor Circuit Low Niski poziom sygnału w obwodzie czujnika różnicy ciśnień DPF. Wskazuje na zbyt niskie napięcie sygnałowe, co może być spowodowane uszkodzeniem czujnika lub problemem z masą.
• P2455: DPF Differential Pressure Sensor Circuit High Wysoki poziom sygnału w obwodzie czujnika różnicy ciśnień DPF. Oznacza zbyt wysokie napięcie sygnałowe, co może wskazywać na zwarcie do plusa lub uszkodzenie czujnika.

Czasami mogą pojawić się również inne, powiązane kody błędów, takie jak P0470 czy P0471, które dotyczą ogólnie czujnika ciśnienia spalin. Ich obecność w połączeniu z objawami sugerującymi problem z DPF również powinna skłonić do dokładniejszej weryfikacji czujnika różnicy ciśnień.

Diagnoza postawiona co dalej? Kiedy czyścić, a kiedy wymieniać?

Czy czujnik można naprawić? Rozwiewamy mity

Często pojawia się pytanie, czy uszkodzony czujnik różnicy ciśnień DPF można naprawić. Niestety, w zdecydowanej większości przypadków odpowiedź brzmi: nie. Czujniki te są skomplikowanymi urządzeniami elektronicznymi, które pracują w trudnych warunkach narażone na wysokie temperatury, wibracje, wilgoć i agresywne substancje chemiczne zawarte w spalinach. Wewnętrzne uszkodzenia elektroniki, spowodowane np. przez przepięcia, wilgoć czy po prostu zużycie materiału, są zazwyczaj nieodwracalne. Próby samodzielnej naprawy, np. poprzez lutowanie czy czyszczenie, rzadko przynoszą trwałe rezultaty i często kończą się kolejnymi awariami. Dlatego też, po stwierdzeniu uszkodzenia czujnika, jedynym pewnym rozwiązaniem jest jego wymiana na nowy.

Wymiana czujnika na nowy: Na co zwrócić uwagę przy zakupie?

Gdy już wiemy, że czujnik wymaga wymiany, pojawia się kolejne pytanie: jaki wybrać? Na rynku dostępne są zarówno części oryginalne (OEM), jak i zamienniki. Części oryginalne, choć zazwyczaj droższe, gwarantują najwyższą jakość i idealne dopasowanie. Zamienniki mogą być znacznie tańsze ceny zaczynają się już od około 100-150 zł za podstawowe modele, podczas gdy części OEM mogą kosztować kilkaset złotych. Wybierając zamiennik, warto zwrócić uwagę na renomę producenta i opinie innych użytkowników. Nie warto oszczędzać na tak kluczowym elemencie, ponieważ tanie, niskiej jakości zamienniki mogą szybko ulec awarii lub działać nieprawidłowo. Koniecznie upewnij się, że wybrany czujnik jest przeznaczony do konkretnego modelu, rocznika i wersji silnikowej Twojego samochodu pomyłka może skutkować brakiem kompatybilności.

Kluczowy krok po wymianie: Dlaczego adaptacja czujnika jest tak ważna i jak ją przeprowadzić?

Wymiana czujnika to nie koniec procesu. W wielu nowoczesnych samochodach, po zamontowaniu nowego czujnika różnicy ciśnień DPF, konieczne jest przeprowadzenie jego adaptacji (kalibracji) za pomocą komputera diagnostycznego. Jest to proces, podczas którego sterownik silnika "uczy się" nowych parametrów pracy czujnika i dostosowuje do nich algorytmy sterowania regeneracją DPF. Pominięcie tego kroku może prowadzić do szeregu problemów: nieprawidłowego działania systemu DPF, błędnych odczytów, a nawet do przedwczesnego zapchania lub uszkodzenia nowego filtra. Adaptacja zazwyczaj polega na podłączeniu komputera diagnostycznego, wybraniu odpowiedniej procedury serwisowej i postępowaniu zgodnie z instrukcjami na ekranie. W niektórych przypadkach może wymagać wykonania określonych czynności, np. jazdy testowej.

Przeczytaj również: Jak wypalić DPF podczas jazdy? Skuteczny poradnik krok po kroku

Najczęstsze błędy podczas samodzielnej diagnozy tego unikaj!

Mylenie objawów z zapchanym filtrem DPF

Jednym z najczęstszych błędów popełnianych przez kierowców jest mylenie objawów uszkodzonego czujnika różnicy ciśnień z symptomami po prostu zapchanego filtra DPF. Oba problemy mogą objawiać się spadkiem mocy, świecącą kontrolką i problemami z regeneracją. Kluczem do uniknięcia tej pomyłki jest precyzyjna diagnostyka. Analiza danych na żywo (Live Data) z komputera diagnostycznego, która pokazuje niskie lub niestabilne wartości ciśnienia różnicowego, podczas gdy filtr powinien być już mocno zapchany, wyraźnie wskazuje na problem z czujnikiem, a nie z samym filtrem.

Pomijanie sprawdzenia drożności przewodów metalowych

Wiele osób skupia się wyłącznie na gumowych przewodach łączących czujnik. To błąd. Należy również dokładnie sprawdzić drożność przewodów metalowych, które prowadzą od filtra DPF do wspomnianych wężyków gumowych. Te metalowe rurki, choć solidniejsze, również mogą ulec zapchaniu nagarem lub korozji, co w efekcie zablokuje przepływ spalin i da fałszywe odczyty ciśnienia. Warto je przepłukać lub przedmuchać sprężonym powietrzem, aby upewnić się, że nic nie blokuje przepływu.

Brak adaptacji po montażu nowego czujnika dlaczego to prosta droga do kolejnych problemów?

Jak już wielokrotnie podkreślano, brak adaptacji nowego czujnika po jego wymianie to kardynalny błąd. System DPF jest złożonym mechanizmem, a sterownik silnika potrzebuje informacji o prawidłowych parametrach pracy każdego z jego elementów. Nowy czujnik, nawet jeśli jest w 100% sprawny, może mieć minimalnie inne charakterystyki pracy niż stary. Bez procedury adaptacji, sterownik będzie operował na starych, nieaktualnych danych, co może prowadzić do błędnych decyzji dotyczących regeneracji. Może to skutkować nie tylko nieprawidłowym działaniem systemu i ponownym zapchaniem filtra, ale nawet uszkodzeniem nowego czujnika lub samego DPF-a. Zawsze pamiętaj o adaptacji po wymianie!
