VCDS: Jak sprawdzić DPF? Kluczowe parametry i interpretacja

Samodzielna diagnostyka filtra cząstek stałych (DPF) w samochodach grupy VAG, takich jak VW, Audi, Skoda czy Seat, za pomocą oprogramowania VCDS to klucz do wczesnego wykrywania problemów i unikania kosztownych napraw. W tym artykule, jako Adam Zieliński, pokażę Ci krok po kroku, jak odczytać i zinterpretować najważniejsze parametry DPF, abyś mógł świadomie dbać o swój samochód i cieszyć się jego niezawodnością.

Samodzielna kontrola DPF: dlaczego warto i jak uniknąć kosztownych usterek?

Z mojego doświadczenia wynika, że samodzielna diagnostyka DPF to inwestycja, która zwraca się wielokrotnie. Pozwala ona nie tylko zaoszczędzić na wizytach w serwisie, ale przede wszystkim umożliwia wczesne wykrycie problemów, zanim przerodzą się one w poważne i bardzo drogie awarie. Regularne monitorowanie stanu filtra to podstawa, aby uniknąć jego całkowitego zapchania i konieczności wymiany, która potrafi kosztować fortunę.

Poznaj pierwsze objawy, które powinny Cię zaniepokoić

Warto być czujnym i zwracać uwagę na sygnały, które mogą świadczyć o problemach z DPF. Oto najczęstsze z nich:

• Spadek mocy silnika: Samochód staje się ospały, gorzej reaguje na pedał gazu.
• Zwiększone zużycie paliwa: Nagle zauważasz, że auto pali więcej niż zwykle.
• Zapach spalin w kabinie: Może świadczyć o nieszczelnościach w układzie wydechowym.
• Kontrolka DPF na desce rozdzielczej: Najbardziej oczywisty sygnał, często w połączeniu z kontrolką "check engine".
• Wzrost poziomu oleju silnikowego: Może to być efekt nieskutecznych prób regeneracji i dostawania się paliwa do oleju.

VCDS: Twoje narzędzie do precyzyjnej diagnozy w domowym garażu

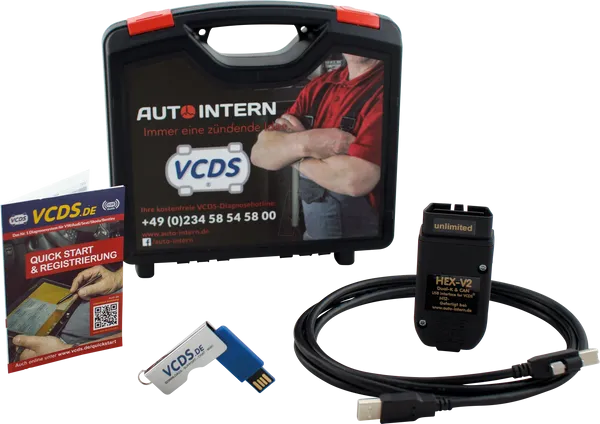

VCDS (VAG-COM Diagnostic System) to oprogramowanie diagnostyczne, które w połączeniu z odpowiednim interfejsem staje się niezastąpionym narzędziem dla każdego właściciela samochodu z grupy VAG. Pozwala ono na odczytanie błędów, kodowanie modułów, ale przede wszystkim na monitorowanie w czasie rzeczywistym setek parametrów pracy silnika i innych podzespołów, w tym kluczowych danych dotyczących filtra DPF. Dzięki VCDS możesz zajrzeć w głąb sterownika silnika i zrozumieć, co dzieje się z Twoim filtrem.

Różnica między sadzą a popiołem: co tak naprawdę zapycha Twój filtr?

Zrozumienie różnicy między sadzą a popiołem jest fundamentem prawidłowej diagnostyki DPF. Sadza to cząstki stałe, które powstają podczas spalania oleju napędowego. Gromadzi się ona w filtrze, ale na szczęście może zostać wypalona podczas procesu regeneracji (aktywnej lub pasywnej). To właśnie dlatego samochody z DPF potrzebują regularnych, dłuższych tras, aby filtr mógł się oczyścić. Z kolei popiół to niepalne pozostałości po spalaniu oleju silnikowego i dodatków do paliwa. W przeciwieństwie do sadzy, popiołu nie da się wypalić. Gromadzi się on w filtrze stopniowo, trwale zmniejszając jego pojemność i efektywność. Kiedy poziom popiołu osiągnie wartość graniczną, filtr DPF jest zużyty i wymaga wymiany lub profesjonalnej regeneracji mechanicznej.

Przygotowanie do diagnostyki DPF: co musisz wiedzieć przed podłączeniem VCDS?

Zanim przystąpisz do odczytywania danych, upewnij się, że masz wszystko, czego potrzebujesz i że pracujesz w bezpiecznych warunkach. To klucz do sukcesu i uniknięcia niepotrzebnych problemów.

Co potrzebujesz? Lista kontrolna: interfejs, oprogramowanie, bezpieczne warunki

Aby przeprowadzić diagnostykę DPF za pomocą VCDS, przygotuj:

• Interfejs diagnostyczny VCDS: Upewnij się, że jest to oryginalny lub sprawdzony interfejs kompatybilny z Twoim samochodem.
• Laptop z zainstalowanym oprogramowaniem VCDS: Zawsze używaj najnowszej dostępnej wersji oprogramowania.
• Stabilne zasilanie samochodu: Jeśli planujesz dłuższą sesję diagnostyczną, rozważ podłączenie prostownika do akumulatora, aby uniknąć rozładowania.
• Bezpieczne warunki pracy: Upewnij się, że samochód stoi na płaskiej powierzchni, hamulec ręczny jest zaciągnięty, a wokół pojazdu jest wystarczająco dużo miejsca.
• Silnik rozgrzany do temperatury roboczej: Wiele parametrów DPF jest najbardziej miarodajnych przy rozgrzanym silniku.

Uruchomienie VCDS i połączenie ze sterownikiem silnika (01-Engine) pierwszy, najważniejszy krok

Oto jak prawidłowo połączyć się z samochodem za pomocą VCDS:

1. Podłącz interfejs VCDS do portu OBD-II w samochodzie (zazwyczaj znajduje się pod deską rozdzielczą, po stronie kierowcy).
2. Włącz zapłon w samochodzie (nie uruchamiaj silnika, chyba że instrukcja VCDS lub konkretna procedura tego wymaga).
3. Uruchom program VCDS na swoim laptopie.
4. W głównym menu programu wybierz opcję "Select Control Module" (Wybór modułu sterującego).
5. Następnie wybierz "01 - Engine" (Silnik), aby połączyć się ze sterownikiem silnika. VCDS automatycznie wykryje sterownik i wyświetli jego podstawowe informacje.

Odczytywanie kluczowych parametrów DPF w VCDS: przewodnik krok po kroku

Po połączeniu ze sterownikiem silnika, możesz przystąpić do odczytywania danych. Pamiętaj, że nazwy i lokalizacje parametrów mogą się nieznacznie różnić w zależności od rocznika i modelu samochodu, a także wersji sterownika silnika.

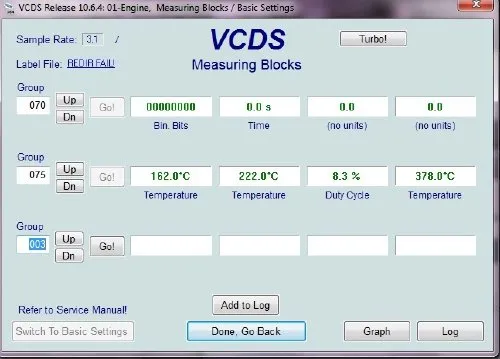

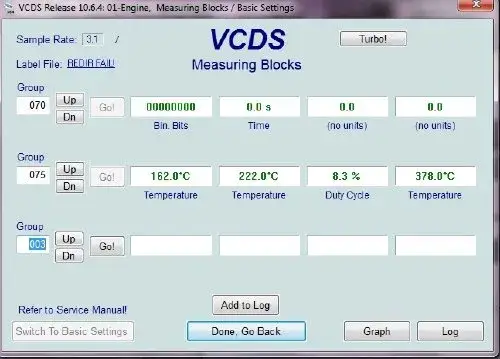

Gdzie szukać danych? Bloki Pomiarowe (Meas. Blocks) vs Zaawansowane Wartości (Adv. Meas. Values)

W VCDS dane dotyczące DPF znajdziesz w dwóch głównych miejscach. W starszych sterownikach (przed protokołem UDS) będziesz korzystać z "Meas. Blocks - 08" (Bloki pomiarowe), gdzie parametry są pogrupowane w numerowane bloki (np. grupa 067, 068, 073, 075). W nowszych sterownikach, które komunikują się protokołem UDS, należy wybrać "Adv. Meas. Values" (Zaawansowane wartości pomiarowe). Tam możesz wyszukiwać parametry po nazwie, co jest znacznie wygodniejsze. Wystarczy wpisać frazę taką jak "particulate", "ash" czy "soot", aby znaleźć interesujące Cię wartości.

Krok 1: Sprawdzanie stopnia zapełnienia sadzą (Soot Mass)

W Zaawansowanych wartościach pomiarowych (lub odpowiednich blokach dla starszych aut) poszukaj parametrów związanych z masą sadzy. Zazwyczaj będą to: "Particulate Filter; Soot Mass (calculated)" (Masa sadzy - obliczona) oraz "Particulate Filter; Soot Mass (measured)" (Masa sadzy - zmierzona). Wartości te są wyrażone w gramach (g). Zwróć uwagę na obie wartości, ponieważ ich rozbieżność może świadczyć o problemach z czujnikiem różnicy ciśnień.

Krok 2: Weryfikacja poziomu popiołu (Oil Ash Volume)

Kolejnym niezwykle ważnym parametrem jest objętość popiołu. Znajdziesz go pod nazwą "Particulate Filter; Oil Ash Volume" (Objętość popiołu olejowego). Ta wartość jest zazwyczaj podawana w mililitrach (ml) lub litrach (l). Pamiętaj, że popiół to trwałe zapełnienie filtra, którego nie da się wypalić.

Krok 3: Analiza różnicy ciśnień (Differential Pressure)

Różnica ciśnień to kluczowy wskaźnik stopnia zapchania filtra. Szukaj parametru "Particulate Filter; Differential Pressure" (Różnica ciśnień filtra cząstek stałych) lub podobnej nazwy, np. "Pressure Drop across Particulate Filter". Wartość ta jest podawana w hektopaskalach (hPa) lub milibarach (mbar). Obserwuj ją zarówno na biegu jałowym, jak i podczas delikatnego dodawania gazu.

Krok 4: Kontrola częstotliwości regeneracji (dystans i czas)

Aby ocenić, jak często Twój DPF się regeneruje, znajdź parametry takie jak "Distance since last successful regeneration" (Dystans od ostatniej udanej regeneracji) oraz "Time since last successful regeneration" (Czas od ostatniej udanej regeneracji). Te dane pomogą Ci zrozumieć, czy cykle wypalania są optymalne dla Twojego stylu jazdy.

Interpretacja wartości DPF z VCDS: co oznaczają i kiedy reagować?

Samo odczytanie wartości to dopiero początek. Kluczem jest ich prawidłowa interpretacja. Poniżej przedstawiam, co oznaczają poszczególne parametry i kiedy należy podjąć działania.

Masa sadzy (Soot Mass): jaka wartość jest alarmująca i co oznacza?

Masa sadzy, zarówno obliczona, jak i zmierzona, informuje o bieżącym zapełnieniu filtra. Dla większości silników 2.0 TDI, wartość około 24 gramów (g) sadzy jest sygnałem dla sterownika silnika do rozpoczęcia aktywnej regeneracji. Jeśli widzisz, że masa sadzy zbliża się do tej wartości i samochód nie rozpoczyna wypalania, lub jeśli wartość przekracza 30-35g, to znak, że coś jest nie tak. Może to oznaczać, że warunki do regeneracji nie są spełnione (np. zbyt krótka trasa, niska temperatura silnika) lub że system ma inną usterkę, która blokuje wypalanie. Wartości powyżej 40-45g są już bardzo niepokojące i mogą prowadzić do poważnego zapchania filtra, a nawet jego uszkodzenia.

Poziom popiołu (Oil Ash Volume): kiedy filtr DPF kwalifikuje się do wymiany?

Objętość popiołu olejowego to parametr, który mówi nam o fizycznym zużyciu filtra DPF. Wartość graniczna, często określana jako "service limit", dla wielu filtrów wynosi około 175 ml (lub 0,175 l). Osiągnięcie tej wartości oznacza, że filtr DPF jest na końcu swojej żywotności. Popiół trwale zablokował część kanałów filtra, zmniejszając jego przepustowość i zdolność do efektywnego wypalania sadzy. W takim przypadku, niestety, jedynym trwałym rozwiązaniem jest wymiana filtra na nowy, profesjonalna regeneracja mechaniczna (czyszczenie) lub w ostateczności jego usunięcie (co jest nielegalne i niezalecane).

Różnica ciśnień: co mówią odczyty na wolnych obrotach i pod obciążeniem?

Różnica ciśnień przed i za filtrem DPF jest jednym z najbardziej dynamicznych i miarodajnych wskaźników jego stanu. Na biegu jałowym, przy rozgrzanym silniku, wartość ta powinna być bardzo niska, zazwyczaj od 0 do kilku hektopaskali (hPa), np. 0-5 hPa. Wzrost obrotów silnika powinien powodować proporcjonalny wzrost różnicy ciśnień. Jeśli na wolnych obrotach widzisz wartości powyżej 20-30 hPa, to jest to bardzo silny sygnał, że filtr jest mocno zapchany sadzą. Wartości powyżej 50-100 hPa na wolnych obrotach świadczą o krytycznym zapchaniu i mogą prowadzić do awarii silnika lub innych podzespołów. Obserwuj ten parametr również podczas jazdy pod obciążeniem wartości mogą być znacznie wyższe, ale nie powinny gwałtownie rosnąć bez proporcjonalnego wzrostu obrotów.

Analiza historii regeneracji: czy Twój samochód prawidłowo oczyszcza filtr?

Dystans i czas od ostatniej udanej regeneracji DPF dostarczają cennych informacji o kondycji całego układu. W idealnych warunkach, w zależności od stylu jazdy i warunków drogowych, regeneracja powinna odbywać się co 300-800 km. Jeśli zauważasz, że Twój samochód wypala DPF zbyt często, np. co 100-200 km, to jest to alarmujący sygnał. Może to świadczyć o problemach z układem wtryskowym (lejące wtryski), uszkodzonym termostacie (silnik nie osiąga temperatury roboczej), nieszczelnościach w układzie dolotowym lub wydechowym, a także o problemach z czujnikami DPF. Zbyt częste regeneracje nie tylko skracają żywotność filtra, ale także prowadzą do zwiększonego zużycia paliwa i rozrzedzania oleju silnikowego.

Diagnoza DPF: plan działania po odczytach z VCDS

Po dokładnej analizie danych z VCDS, czas na podjęcie odpowiednich działań. Poniżej przedstawiam typowe scenariusze i moje rekomendacje.

Scenariusz 1: Wszystko w normie jak dbać o DPF, by tak zostało?

Jeśli wszystkie parametry DPF mieszczą się w normie, to świetnie! Aby utrzymać filtr w dobrej kondycji:

• Unikaj krótkich tras: Staraj się regularnie jeździć na dłuższe dystanse (min. 20-30 minut), aby umożliwić pasywną i aktywną regenerację.
• Używaj odpowiedniego oleju silnikowego: Zawsze stosuj olej niskopopiołowy (tzw. Low SAPS) zgodny ze specyfikacją producenta (np. VW 504.00/507.00).
• Dbaj o sprawność silnika: Regularnie serwisuj samochód, dbaj o wtryskiwacze, turbosprężarkę i układ EGR. Sprawny silnik to zdrowy DPF.
• Monitoruj kontrolki: Nie ignoruj żadnych ostrzeżeń na desce rozdzielczej.

Scenariusz 2: Filtr zapełniony sadzą jak umożliwić regenerację podczas jazdy?

Jeśli masa sadzy jest wysoka (np. 24-35g), ale poziom popiołu w normie, a sterownik nie rozpoczął regeneracji, spróbuj ją wymusić poprzez jazdę. Aby automatyczna regeneracja DPF mogła się rozpocząć i zakończyć pomyślnie, należy spełnić kilka kluczowych warunków:

• Temperatura silnika: Musi osiągnąć temperaturę roboczą (zazwyczaj powyżej 80°C).
• Odpowiednia prędkość: Utrzymuj stałą prędkość (np. 60-100 km/h) przez co najmniej 15-20 minut.
• Odpowiednie obroty silnika: Zazwyczaj około 2000-2500 obr./min.
• Poziom paliwa: Zbiornik paliwa powinien być wypełniony w co najmniej 1/4 (lub więcej, w zależności od modelu).
• Brak aktywnych błędów: W sterowniku silnika nie mogą występować inne aktywne błędy, które blokowałyby regenerację.

Wyjedź na autostradę lub drogę ekspresową i postaraj się utrzymać te warunki. Monitoruj masę sadzy w VCDS powinna stopniowo spadać.

Scenariusz 3: Wysoki poziom popiołu regeneracja, czyszczenie chemiczne czy wymiana?

Gdy VCDS wskazuje wysoki poziom popiołu (zbliżający się do 175 ml lub go przekraczający), niestety, wypalanie sadzy już nie pomoże. Popiół to stałe zanieczyszczenie. W takim przypadku masz kilka opcji:

• Profesjonalna regeneracja mechaniczna: Firmy specjalizujące się w regeneracji DPF mogą mechanicznie oczyścić filtr z popiołu, przywracając mu część pierwotnej przepustowości. To często tańsza alternatywa dla nowego filtra.
• Czyszczenie chemiczne: Dostępne są preparaty chemiczne do czyszczenia DPF, które mogą pomóc w przypadku umiarkowanego zapchania popiołem. Skuteczność tej metody jest jednak zmienna i nie zawsze trwała.
• Wymiana filtra DPF: To najdroższe, ale i najskuteczniejsze rozwiązanie. Nowy filtr zapewni spokój na długie lata.

Moim zdaniem, w przypadku bardzo wysokiego poziomu popiołu, warto rozważyć profesjonalną regenerację lub wymianę, aby uniknąć dalszych problemów.

Scenariusz 4: Problemy z czujnikami kiedy podejrzewać awarię czujnika różnicy ciśnień?

Jeśli wartości różnicy ciśnień są nielogicznie wysokie (np. 100 hPa na wolnych obrotach przy niskiej masie sadzy) lub nielogicznie niskie (np. 0 hPa nawet pod obciążeniem), a także jeśli masa sadzy obliczona i zmierzona drastycznie się różnią, możesz podejrzewać awarię czujnika różnicy ciśnień (G450). Typowe objawy to również niemożność przeprowadzenia regeneracji, błędy w sterowniku silnika dotyczące czujnika lub filtra DPF. Wymiana czujnika G450 jest stosunkowo prosta i niedroga, ale po wymianie konieczne jest jego zerowanie i adaptacja w VCDS, o czym przeczytasz poniżej.

VCDS dla zaawansowanych: dodatkowe procedury DPF

VCDS oferuje również zaawansowane funkcje, które mogą być przydatne w specyficznych sytuacjach, takich jak wymuszenie regeneracji czy adaptacja nowego komponentu. Pamiętaj, aby zawsze postępować zgodnie z instrukcjami i zachować ostrożność.

Jak bezpiecznie uruchomić serwisowe wypalanie DPF na postoju? (UWAGA: Ryzyka)

Wymuszenie serwisowego wypalania DPF na postoju to procedura, którą należy traktować jako ostateczność, gdy normalna regeneracja podczas jazdy jest niemożliwa. Niesie ona ze sobą WYSOKIE RYZYKO POŻARU ze względu na bardzo wysoką temperaturę spalin. Zawsze wykonuj ją na otwartej przestrzeni, z dala od materiałów łatwopalnych i z gaśnicą pod ręką. Oto ogólna procedura:

1. Upewnij się, że silnik jest rozgrzany, a w zbiorniku jest odpowiednia ilość paliwa (min. 1/4 baku).
2. Połącz się z modułem "01 - Engine" w VCDS.

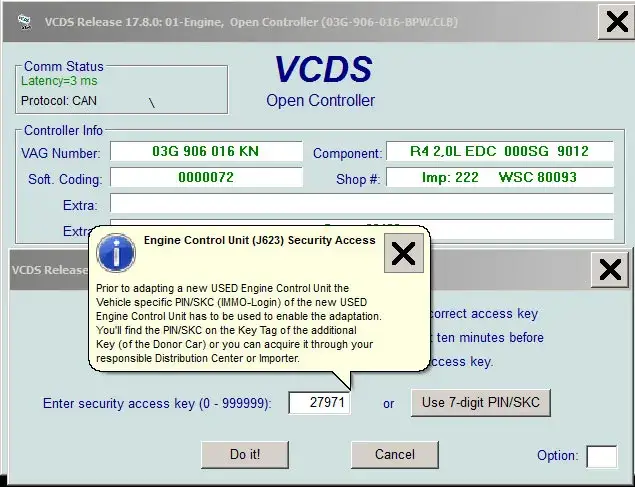

3. Wybierz "Security Access - 16" (Dostęp bezpieczeństwa) i wprowadź kod dostępu (zazwyczaj 12233 lub inny, specyficzny dla Twojego sterownika poszukaj go w internecie lub dokumentacji VCDS).
4. Następnie przejdź do "Adaptation - 10" (Adaptacja) lub "Basic Settings - 04" (Ustawienia podstawowe).
5. Poszukaj kanału lub procedury o nazwie "Regeneration of particulate filter" (Regeneracja filtra cząstek stałych) lub podobnej.
6. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie VCDS. System poprosi o uruchomienie silnika i utrzymanie go na podwyższonych obrotach (zazwyczaj około 1500-2000 obr./min).
7. Monitoruj temperaturę spalin i masę sadzy w Zaawansowanych wartościach pomiarowych. Proces może trwać od 15 do 40 minut. Po zakończeniu, VCDS poinformuje o sukcesie.
8. Po zakończeniu procedury, pozwól silnikowi ostygnąć na wolnych obrotach.

Adaptacja nowego filtra DPF po wymianie krok niezbędny do prawidłowej pracy

Po wymianie filtra DPF na nowy, konieczne jest poinformowanie o tym sterownika silnika. Bez tej adaptacji, sterownik będzie nadal "myślał", że pracuje ze starym, zapchanym filtrem, co może prowadzić do nieprawidłowej pracy, błędów i częstych regeneracji. Procedura wygląda następująco:

1. Połącz się z modułem "01 - Engine" w VCDS.
2. Wybierz "Security Access - 16" i wprowadź kod dostępu.
3. Przejdź do "Adaptation - 10".
4. Poszukaj kanału o nazwie "Particulate filter replacement" (Wymiana filtra cząstek stałych) lub "Reset learned values for particulate filter" (Zerowanie wartości wyuczonych dla filtra cząstek stałych).
5. Zmień wartość na "Yes" lub "New" i zatwierdź. Spowoduje to wyzerowanie wartości nagromadzonego popiołu i innych parametrów DPF.
6. Wykonaj jazdę testową, aby sterownik mógł ponownie "wyuczyć się" nowych wartości.

Zerowanie i adaptacja czujnika różnicy ciśnień (G450) kiedy to konieczne?

Po wymianie czujnika różnicy ciśnień (G450) na nowy, należy go zaadaptować, aby sterownik silnika otrzymywał prawidłowe odczyty. Bez tego, nowy czujnik może działać nieprawidłowo, a system DPF będzie generował błędy.

1. Połącz się z modułem "01 - Engine" w VCDS.
2. Wybierz "Security Access - 16" i wprowadź kod dostępu.
3. Przejdź do "Basic Settings - 04".
4. Poszukaj procedury o nazwie "Reset of learned values for differential pressure sensor" (Zerowanie wartości wyuczonych dla czujnika różnicy ciśnień) lub "Adaptation of differential pressure sensor" (Adaptacja czujnika różnicy ciśnień).
5. Uruchom procedurę i postępuj zgodnie z instrukcjami na ekranie. Zazwyczaj wymaga to, aby silnik był wyłączony, a następnie uruchomiony po zakończeniu procedury.

Przeczytaj również: Zapchany DPF w mieście? Wypalanie na postoju czy to działa?

Unikaj błędów: najczęstsze pomyłki w diagnostyce DPF z VCDS

Nawet doświadczonym użytkownikom zdarzają się błędy. Oto kilka najczęstszych pomyłek, których warto unikać podczas diagnostyki DPF.

Błędna interpretacja wartości obliczonej vs. zmierzonej

Częstym błędem jest ignorowanie różnicy między masą sadzy obliczoną a zmierzoną. Wartość obliczona to estymacja sterownika, bazująca na stylu jazdy i innych parametrach. Wartość zmierzona pochodzi bezpośrednio z czujnika różnicy ciśnień. Jeśli te wartości drastycznie się rozjeżdżają (np. obliczona 10g, a zmierzona 30g), to bardzo prawdopodobne, że czujnik różnicy ciśnień jest uszkodzony lub jego przewody są zapchane. Prawidłowa interpretacja wymaga analizy obu wartości.

Ignorowanie błędów w sterowniku silnika przed rozpoczęciem diagnozy

Zanim zaczniesz analizować parametry DPF, zawsze sprawdź i usuń wszelkie inne błędy w sterowniku silnika. Wiele usterek, pozornie niezwiązanych z DPF (np. uszkodzony termostat, błąd wtryskiwacza, problem z EGR), może blokować regenerację filtra lub prowadzić do jego szybszego zapchania. Diagnostyka DPF powinna być prowadzona na "czystym" sterowniku, bez aktywnych błędów.

Wymuszanie regeneracji bez sprawdzenia kluczowych warunków (poziom paliwa, temperatura)

Próby wymuszenia regeneracji DPF, zarówno podczas jazdy, jak i serwisowo na postoju, bez upewnienia się, że spełnione są wszystkie warunki (odpowiedni poziom paliwa, temperatura silnika, brak aktywnych błędów), to prosta droga do niepowodzenia. W najlepszym wypadku regeneracja się nie rozpocznie, w najgorszym może dojść do uszkodzenia filtra lub innych komponentów. Zawsze przestrzegaj listy kontrolnej przed podjęciem próby wypalenia DPF.
