Samodzielny montaż centralnego zamka Skoda Fabia I - Poradnik

Wiele egzemplarzy Skody Fabia I, produkowanej w latach 1999-2007, zwłaszcza w niższych wersjach wyposażenia, opuszczało fabrykę bez centralnego zamka. To niedogodnienie można jednak z łatwością naprawić, decydując się na samodzielny montaż uniwersalnego zestawu. W niniejszym poradniku przeprowadzimy Cię przez cały proces, od wyboru odpowiedniego zestawu, przez mechaniczny i elektryczny montaż, aż po finalne testy i rozwiązywanie najczęstszych problemów. To praktyczne i ekonomiczne rozwiązanie, które znacząco podniesie komfort użytkowania Twojej Fabii.

Zanim zaczniesz: Kluczowe przygotowania do montażu centralnego zamka

Na polskim rynku dominują uniwersalne zestawy centralnego zamka, które są w pełni wystarczające do montażu w Skodzie Fabia I. Ich ceny zazwyczaj mieszczą się w przedziale 50-150 zł, co czyni je bardzo atrakcyjnym rozwiązaniem. W zestawie znajdziemy zazwyczaj sterownik (centralkę), dwa piloty, niezbędne siłowniki (jeden pięcioprzewodowy do drzwi kierowcy i zazwyczaj trzy dwuprzewodowe do pozostałych drzwi) oraz wiązkę elektryczną z konektorami. Popularne marki oferujące takie zestawy to między innymi Stig, Noxon czy RTX. Oferują one dobrą relację jakości do ceny i podstawową, ale w zupełności wystarczającą funkcjonalność.

Uniwersalne zestawy centralnego zamka są zdecydowanie najpopularniejszym wyborem na rynku i w praktyce w pełni pokrywają potrzeby większości użytkowników montujących je w starszych samochodach, takich jak Skoda Fabia I. Oferują one dobrą relację jakości do ceny i niezbędne funkcje, które znacząco podnoszą komfort użytkowania pojazdu.

• Śrubokręty (krzyżakowy i płaski)
• Klucze nasadowe (szczególnie rozmiar 10 mm)
• Wiertarka z wiertłami do metalu
• Kombinerki
• Ściągacz izolacji
• Multimetr (miernik napięcia)
• Taśma izolacyjna
• Opaski zaciskowe (trytytki)

Montaż mechaniczny krok po kroku: Jak zainstalować siłowniki zamka

Przed przystąpieniem do montażu siłowników, konieczne jest bezpieczne zdjęcie boczków drzwi. Oto jak to zrobić krok po kroku:

1. Odkręć śruby mocujące: Zlokalizuj wszystkie śruby trzymające boczek drzwi. W Skodzie Fabia I zazwyczaj znajdują się one w rogach drzwi, pod klamką oraz w podłokietniku. Użyj odpowiedniego śrubokręta.
2. Podważ boczek: Po odkręceniu śrub, delikatnie podważ boczek drzwi, zaczynając od dołu. Użyj plastikowych narzędzi do podważania tapicerki, aby uniknąć porysowania plastiku lub uszkodzenia spinek.
3. Odłącz linki i wtyczki: Ostrożnie odłącz linkę klamki wewnętrznej oraz ewentualne wtyczki od przełączników szyb czy głośnika.
4. Zdejmij boczek: Po odłączeniu wszystkiego, zdejmij boczek drzwi, uważając, aby nie uszkodzić jego krawędzi.

Pamiętaj, aby robić to z wyczuciem. Spinki tapicerskie są dość delikatne i łatwo je połamać, dlatego warto mieć kilka zapasowych w pogotowiu. Jeśli nie jesteś pewien, gdzie znajdują się wszystkie punkty mocowania, warto poszukać filmów instruktażowych na YouTube dedykowanych Twojemu modelowi samochodu.

Znalezienie optymalnego miejsca do montażu siłownika w drzwiach jest kluczowe dla jego prawidłowego działania. W drzwiach przednich, gdzie zazwyczaj montujemy siłownik "master" (pięcioprzewodowy), mamy zazwyczaj więcej przestrzeni. W drzwiach tylnych przestrzeń jest często mocno ograniczona, co wymaga większej precyzji. Siłownik musi być zamontowany w taki sposób, aby jego ruch był swobodny i nie napotykał żadnych przeszkód. Najważniejsze jest, aby jego oś była w miarę możliwości w jednej linii z mechanizmem zamka, do którego będzie podłączony.

Po znalezieniu odpowiedniego miejsca, należy przygotować otwory montażowe:

1. Wyznacz punkty wiercenia: Przyłóż uchwyt siłownika do blachy drzwi w wybranym miejscu i zaznacz ołówkiem punkty, w których należy wywiercić otwory.
2. Wywierć otwory: Użyj wiertarki z odpowiednim wiertłem do metalu (zazwyczaj 3-5 mm), aby wywiercić otwory w zaznaczonych miejscach. Pamiętaj o zachowaniu ostrożności i stabilnym mocowaniu wiertarki.
3. Przymocuj siłownik: Przykręć siłownik do blachy drzwi za pomocą śrub dołączonych do zestawu. Upewnij się, że jest on solidnie zamocowany i nie ma luzów.

Solidne mocowanie siłownika jest gwarancją jego długiej i bezawaryjnej pracy. Luźno zamontowany element może powodować wibracje i szybsze zużycie mechanizmu.

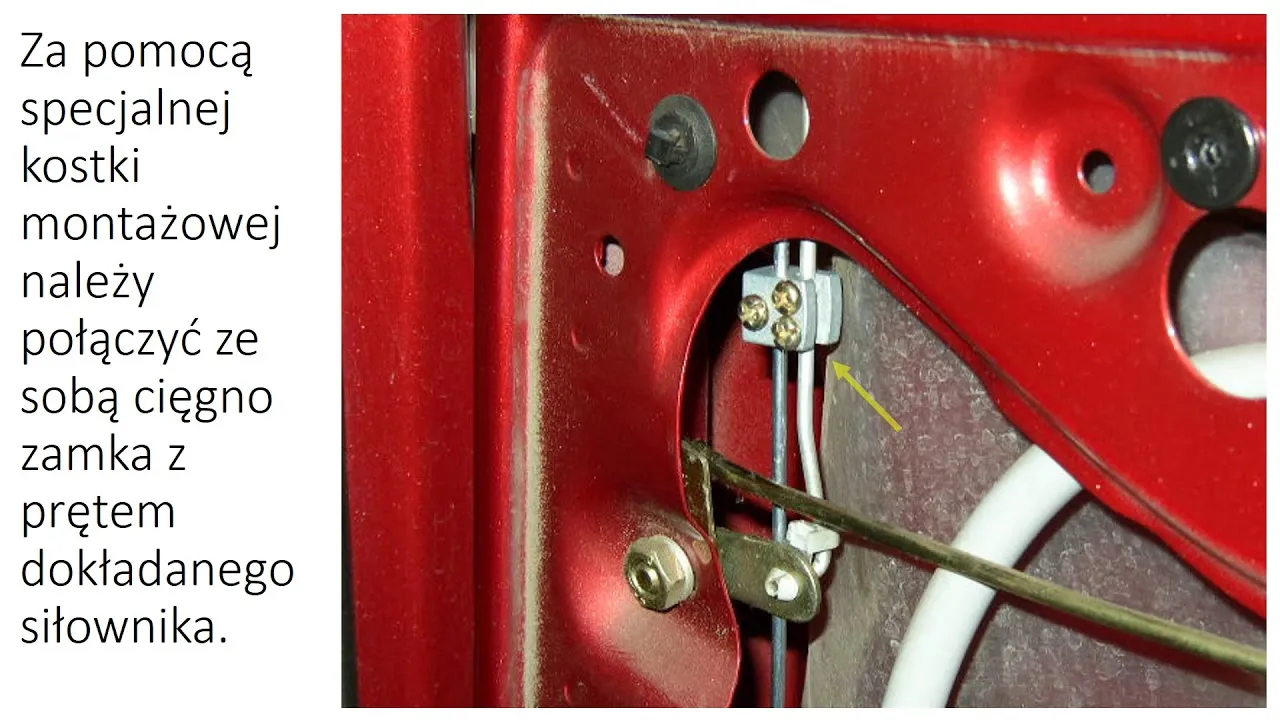

Po zamontowaniu siłownika, czas na połączenie go z fabrycznym mechanizmem zamka:

1. Przygotuj cięgno: Siłowniki zazwyczaj posiadają regulowane cięgno. Dopasuj jego długość tak, aby po maksymalnym wysunięciu i wsunięciu siłownik wprawiał w ruch mechanizm zamka w całym zakresie jego pracy.
2. Połącz cięgno: Zamocuj jeden koniec cięgna do ramienia siłownika, a drugi do dźwigni mechanizmu zamka. Można to zrobić za pomocą dołączonych do zestawu blaszek i śrubek lub specjalnych klipsów.
3. Sprawdź działanie: Ręcznie poruszaj cięgnem, symulując ruch siłownika. Sprawdź, czy mechanizm zamka otwiera się i zamyka płynnie, bez blokowania się.
4. Dostosuj długość: Jeśli mechanizm nie działa poprawnie (np. nie domyka się lub nie otwiera do końca), konieczna jest precyzyjna regulacja długości cięgna. Czasem wystarczy przesunąć punkt mocowania na dźwigni zamka lub lekko wydłużyć/skrócić cięgno.

Prawidłowa regulacja cięgna jest jednym z najważniejszych etapów. Zbyt krótkie cięgno może uniemożliwić pełne otwarcie lub zamknięcie zamka, a zbyt długie może powodować jego blokowanie się lub samoczynne otwieranie. Warto poświęcić temu chwilę uwagi, aby uniknąć problemów w przyszłości.

Przeciągnięcie wiązki kabli z drzwi do słupka A i dalej do kabiny to często największe wyzwanie podczas montażu centralnego zamka. Fabryczne gumowe przelotki (peszle) między drzwiami a nadwoziem są zazwyczaj dość ciasne. Oto jak sobie z tym poradzić:

1. Zlokalizuj peszel: Znajdź gumowy peszel łączący drzwi z nadwoziem, zazwyczaj w dolnej części drzwi lub w okolicach zawiasów.
2. Odłącz peszel: Ostrożnie odłącz jeden koniec peszla od drzwi lub nadwozia (w zależności od konstrukcji).
3. Przygotuj drut-pilot: Weź kawałek sztywnego, ale giętkiego drutu (np. linkę stalową lub sztywny przewód elektryczny).
4. Przeciągnij drut: Przełóż drut przez peszel od strony kabiny w kierunku drzwi (lub odwrotnie, w zależności od dostępu).
5. Przymocuj wiązkę: Do końca drutu wychodzącego z peszla przymocuj wiązkę elektryczną centralnego zamka, używając taśmy izolacyjnej lub opaski zaciskowej.
6. Przeciągnij wiązkę: Delikatnie pociągnij za drut od strony, z której wychodzi wiązka, aby przeciągnąć ją przez peszel. Rób to powoli i ostrożnie, aby nie uszkodzić przewodów.
7. Podłącz peszel: Po przeciągnięciu wiązki, ponownie podłącz peszel do jego pierwotnego miejsca.

Cierpliwość jest kluczowa. Jeśli peszel jest bardzo ciasny, można spróbować użyć smaru silikonowego, aby ułatwić przeciąganie kabli. Pamiętaj, aby nie szarpać na siłę, gdyż można zerwać przewody.

Podłączenie elektryki: Jak ożywić centralny zamek

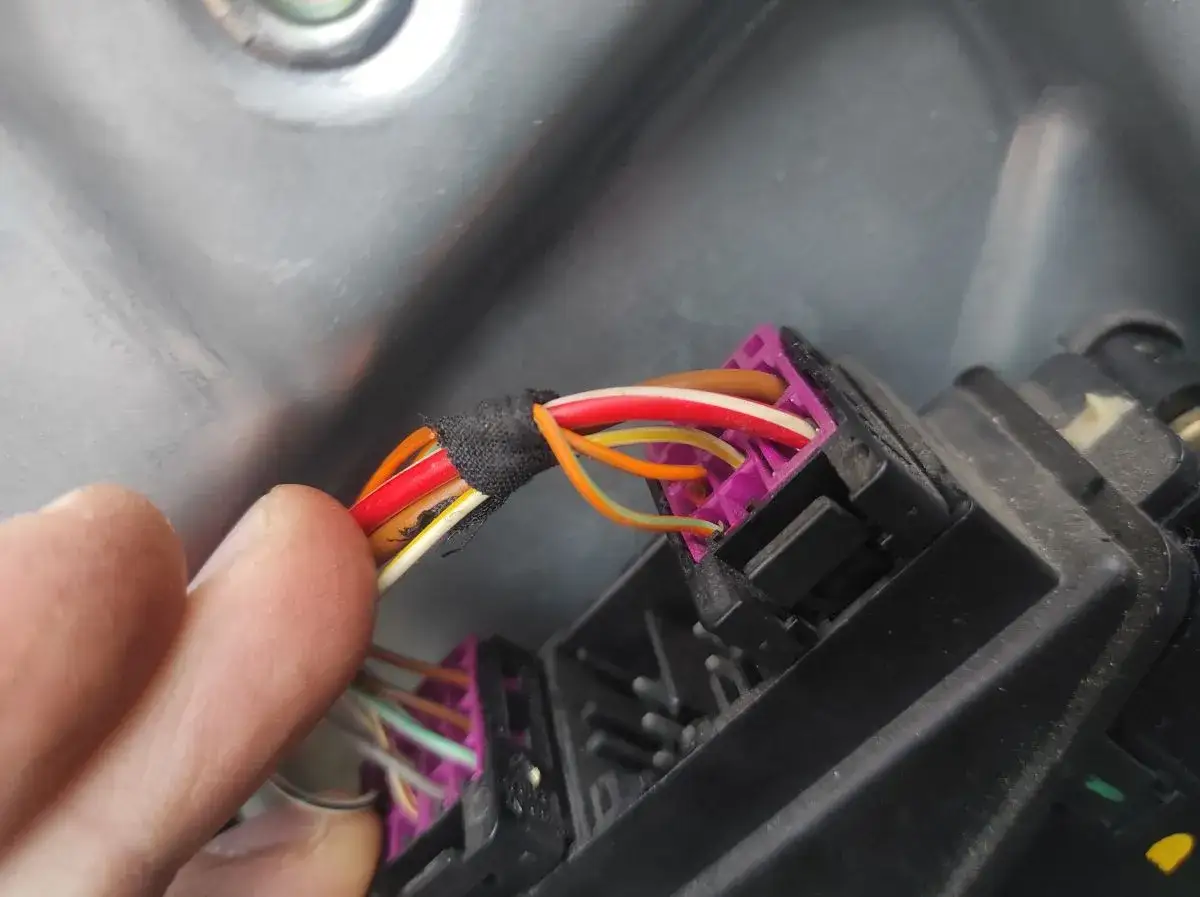

Podłączenie elektryczne jest równie ważne, co mechaniczne. W Skodzie Fabia I, punkty poboru zasilania (+12V stałe i po stacyjce) oraz masy (-12V) najbezpieczniej znaleźć w skrzynce bezpieczników lub w wiązce przewodów przy stacyjce. Użycie multimetru jest tutaj absolutnie kluczowe, aby zidentyfikować odpowiednie przewody i uniknąć zwarcia lub uszkodzenia elektroniki samochodu. Zawsze sprawdzaj, który obwód jest pod napięciem tylko po włączeniu zapłonu, a który jest pod stałym napięciem.

• Zasilanie (+12V stałe): Najczęściej pobierane z obwodu zasilającego radio lub inne akcesoria, które działają niezależnie od pozycji kluczyka w stacyjce.
• Zasilanie po stacyjce (+12V po zapłonie): Pobierane z obwodu, który jest pod napięciem tylko wtedy, gdy kluczyk jest w pozycji zapłonu (ACC) lub uruchomienia silnika (START).
• Masa (-12V): Najlepiej podłączyć do najbliższego punktu masy w karoserii samochodu, np. do śruby mocującej deskę rozdzielczą lub do fabrycznego punktu masy.

Ścisłe przestrzeganie schematu elektrycznego dołączonego do uniwersalnego zestawu centralnego zamka jest absolutnie konieczne. Zazwyczaj schemat ten jasno określa, które przewody z centralki należy podłączyć do poszczególnych punktów zasilania i masy w samochodzie. Ogólna zasada działania jest taka, że siłownik "master" (zazwyczaj pięcioprzewodowy) steruje pozostałymi siłownikami "slave" (dwuprzewodowymi). Poprawne podłączenie tych przewodów zapewnia synchronizację działania wszystkich zamków.

Aby Twój samochód potwierdzał zamknięcie i otwarcie drzwi za pomocą kierunkowskazów, należy podłączyć centralkę do odpowiedniego sygnału. Sygnał ten można zazwyczaj pobrać z przełącznika świateł awaryjnych lub, w niektórych wersjach wyposażenia, bezpośrednio z modułu komfortu samochodu. Schemat zestawu centralnego zamka powinien precyzyjnie wskazać, które przewody należy podłączyć.

Wiele uniwersalnych zestawów centralnego zamka oferuje dodatkowe funkcje, które mogą być bardzo przydatne. Do najpopularniejszych należą: sterowanie otwieraniem bagażnika (wymaga dodatkowego siłownika lub przekaźnika) oraz funkcja domykania szyb elektrycznych po uzbrojeniu alarmu. Warto sprawdzić, jakie możliwości oferuje Twój konkretny zestaw i zastanowić się, czy te dodatkowe funkcje są dla Ciebie istotne i czy chcesz poświęcić czas na ich podłączenie.

Testy, regulacja i finalizacja: Ostatnie kroki do sprawnego zamka

Zanim na dobre zamontujesz boczki drzwi, przeprowadź dokładne testy:

1. Sprawdź działanie pilotów: Naciśnij przyciski otwierania i zamykania na obu pilotach. Upewnij się, że wszystkie drzwi reagują prawidłowo.
2. Sprawdź działanie z kluczyka: Jeśli masz możliwość, sprawdź również działanie centralnego zamka przy użyciu kluczyka w zamku drzwi kierowcy.
3. Zweryfikuj pracę siłowników: Obserwuj, czy wszystkie siłowniki poruszają się płynnie i z odpowiednią siłą, domykając i otwierając zamek w pełnym zakresie.
4. Sprawdź kierunkowskazy: Jeśli podłączyłeś funkcję sygnalizacji kierunkowskazami, upewnij się, że migają one prawidłowo przy zamykaniu i otwieraniu.
5. Zweryfikuj zasilanie: Sprawdź, czy po wyłączeniu zapłonu zamek nie działa samoczynnie i czy nie ma problemów z zasilaniem.

Najczęstszym problemem, z jakim borykają się użytkownicy, jest sytuacja, gdy siłownik nie domyka lub nie otwiera zamka w pełni. W zdecydowanej większości przypadków przyczyną jest nieprawidłowa regulacja długości lub kąta cięgna łączącego siłownik z fabrycznym mechanizmem zamka. Należy ponownie poluzować mocowanie cięgna i precyzyjnie je dostosować, tak aby ruch siłownika przenosił się na mechanizm zamka w całym jego zakresie pracy, bez blokowania się.

Po pomyślnym przeprowadzeniu testów i ewentualnych regulacji, możesz przystąpić do ponownego montażu tapicerki drzwi:

1. Podłącz elementy: Ponownie podłącz linkę klamki wewnętrznej oraz ewentualne wtyczki od przełączników i głośnika.
2. Wsuń boczek: Ostrożnie nasuń boczek drzwi na swoje miejsce, upewniając się, że wszystkie zaczepy wchodzą w odpowiednie otwory.
3. Wciśnij spinki: Dociśnij boczek, aby wszystkie spinki tapicerskie wskoczyły na swoje miejsce. Powinieneś usłyszeć charakterystyczne kliknięcie.
4. Przykręć śruby: Przykręć wszystkie śruby mocujące boczek drzwi.
5. Ostatnie poprawki: Upewnij się, że wszystkie elementy są dobrze spasowane i nie ma żadnych luzów.

Programowanie pilotów do centralki zazwyczaj odbywa się zgodnie z instrukcją dołączoną do zestawu najczęściej polega na wciśnięciu sekwencji przycisków na pilocie i centralki w określonym czasie. Warto również pamiętać o podstawowej konserwacji nowego systemu. Okresowo warto smarować ruchome części mechanizmu zamka oraz cięgna siłownika, aby zapewnić płynne działanie, szczególnie w niskich temperaturach.

Przeczytaj również: Jak zamontować centralny zamek VW T4? Poradnik krok po kroku

Najczęstsze problemy z centralnym zamkiem i skuteczne rozwiązania

• Bateria w pilocie: Najprostsza i najczęstsza przyczyna. Wymień baterię na nową.
• Zasilanie centralki: Sprawdź multimetrem, czy centralka otrzymuje prawidłowe zasilanie (+12V stałe i po stacyjce) oraz masę.
• Poprawność podłączeń: Zweryfikuj wszystkie połączenia elektryczne zgodnie ze schematem.
• Antena: Upewnij się, że antena centralki jest prawidłowo podłączona i umieszczona w miejscu zapewniającym dobry zasięg.
• Uszkodzenie centralki/pilota: W skrajnych przypadkach może być konieczna wymiana uszkodzonego elementu.

Gdy siłownik działa, ale nie ma wystarczającej siły, aby poruszyć ryglem, najczęściej problem leży w nieprawidłowej regulacji cięgna. Upewnij się, że cięgno jest odpowiednio naprężone i połączone z mechanizmem zamka w taki sposób, aby ruch siłownika był przenoszony optymalnie. Możliwe są również mechaniczne przeszkody w samym mechanizmie zamka lub nadmierne tarcie, które należy zlikwidować poprzez smarowanie.

Jeśli centralny zamek samoczynnie otwiera się lub zamyka, może to być spowodowane kilkoma czynnikami:

• Zwarcia w okablowaniu: Dokładnie sprawdź całą wiązkę pod kątem przetarć lub zwarć, zwłaszcza w miejscach narażonych na ruch (np. przy drzwiach).
• Problem z siłownikiem "master": Wadliwy siłownik pięcioprzewodowy może wysyłać błędne sygnały.
• Wadliwa centralka: W rzadkich przypadkach problem może leżeć po stronie samej centralki.

Aby zapobiec zamarzaniu mechanizmu centralnego zamka w niskich temperaturach, warto zastosować kilka prostych zasad: Używaj specjalnych smarów do zamków samochodowych, które zachowują swoje właściwości w niskich temperaturach. Upewnij się, że siłowniki nie są zamontowane pod takim kątem, który mógłby powodować blokowanie się mechanizmu lub utrudniać jego ruch w niskich temperaturach. Regularne smarowanie elementów ruchomych również znacząco poprawia ich odporność na mróz.
