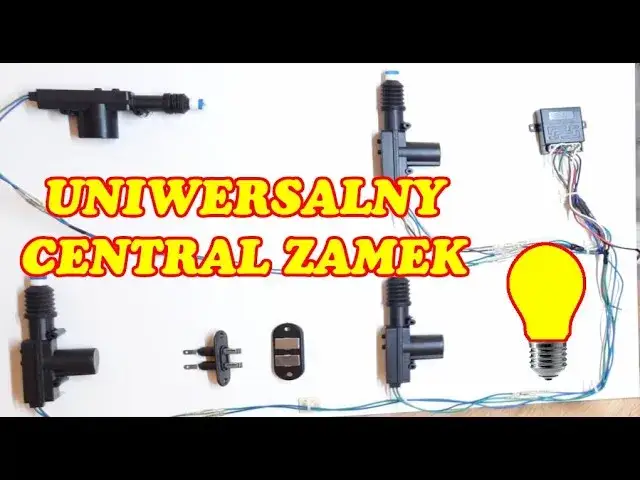

Podłącz centralny zamek do kierunkowskazów: Praktyczny przewodnik DIY

Chcesz, aby Twój samochód wizualnie potwierdzał zamknięcie lub otwarcie, tak jak w nowszych modelach? Ten poradnik krok po kroku pokaże Ci, jak samodzielnie podłączyć sterownik centralnego zamka do instalacji kierunkowskazów. Dzięki moim wskazówkom zyskasz nie tylko komfort i pewność, ale także zaoszczędzisz na wizycie u elektryka.

Większy komfort i pewność: po co łączyć centralny zamek z kierunkowskazami?

Podłączenie sterownika centralnego zamka do kierunkowskazów to modyfikacja, która znacząco podnosi komfort użytkowania samochodu i, co najważniejsze, eliminuje niepewność. Z mojego doświadczenia wiem, że wielu kierowców ceni sobie wizualne potwierdzenie, czy auto zostało faktycznie zamknięte lub otwarte. To małe udogodnienie, które robi dużą różnicę w codziennym pośpiechu.

Koniec z niepewnością: wizualne potwierdzenie zamknięcia auta

Głównym celem tej modyfikacji jest uzyskanie jasnego, wizualnego sygnału. Po naciśnięciu przycisku na pilocie, jeden błysk kierunkowskazów sygnalizuje zamknięcie samochodu, a dwa błyski jego otwarcie. To standardowe rozwiązanie w większości nowych pojazdów, które z łatwością możesz wprowadzić do swojego starszego auta, zwiększając jego funkcjonalność i bezpieczeństwo.

Jak to działa? Poznaj zasadę sygnalizacji świetlnej

Zasada działania jest prosta. Po naciśnięciu przycisku na pilocie, sterownik centralnego zamka wysyła krótki impuls elektryczny do instalacji kierunkowskazów. Dzięki odpowiedniemu podłączeniu i zastosowaniu kluczowych elementów, o których zaraz opowiem, impuls ten jest przekazywany do świateł, powodując ich mignięcie i dając Ci natychmiastowe potwierdzenie statusu Twojego pojazdu.

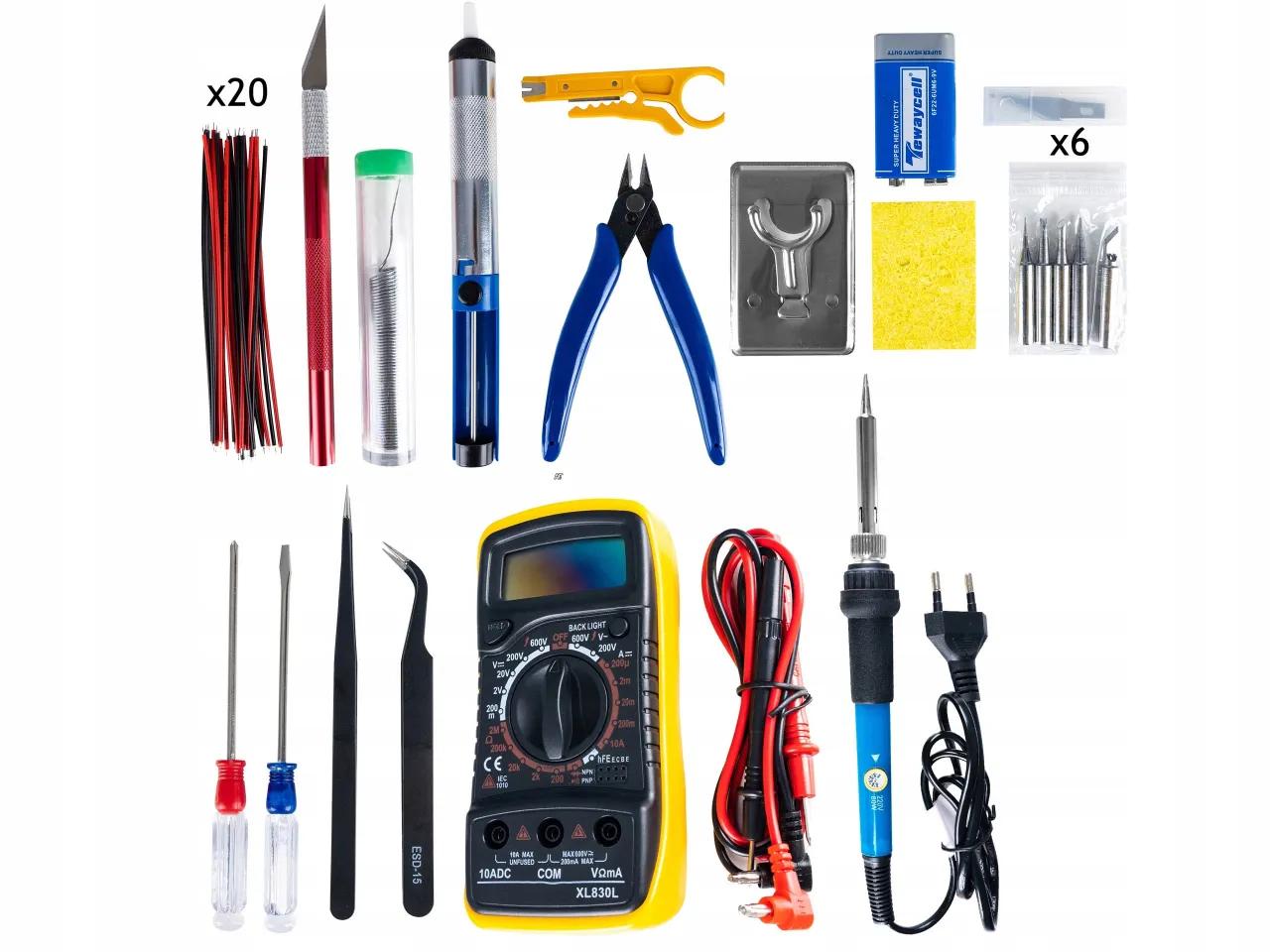

Przygotuj się do pracy: niezbędne narzędzia i elementy

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i komponenty. To podstawa sukcesu każdej modyfikacji DIY.

• Multimetr (miernik uniwersalny): Absolutnie niezbędny do bezpiecznej i precyzyjnej identyfikacji przewodów w instalacji elektrycznej samochodu. Bez niego praca jest praktycznie niemożliwa.
• Ściągacz izolacji: Ułatwia i przyspiesza usuwanie izolacji z przewodów bez ryzyka ich uszkodzenia.
• Lutownica, cyna i kalafonia (lub pasta lutownicza): Do wykonania trwałych i bezpiecznych połączeń elektrycznych. Zdecydowanie zalecam lutowanie zamiast szybkozłączek.
• Izolacja (koszulki termokurczliwe lub taśma izolacyjna): Do zabezpieczenia połączeń przed zwarciem i wilgocią. Koszulki termokurczliwe są najlepszym wyborem.
• Nóż do tapicerki lub płaski śrubokręt: Do demontażu elementów wnętrza, aby dostać się do wiązek przewodów.
• Przewody elektryczne: Kilka metrów cienkiego przewodu (np. 0.5-0.75 mm²) do połączeń.

Kluczowy element układanki: jakie diody prostownicze wybrać i dlaczego są niezbędne?

To jest najważniejszy element całej układanki, bez którego instalacja nie będzie działać prawidłowo. Potrzebujesz dwóch diod prostowniczych. Z mojego doświadczenia polecam diody o parametrach 1N4001, 1N4007, a jeśli chcesz mieć większy zapas mocy, możesz użyć mocniejszych diod 3A-6A. Diody te działają jak zawory jednokierunkowe przepuszczają prąd tylko w jedną stronę. Dlaczego są tak ważne? Bez nich włączenie lewego kierunkowskazu spowodowałoby, że prąd cofnąłby się przez sterownik zamka na prawą stronę instalacji, co skutkowałoby jednoczesnym mruganiem obu kierunkowskazów, czyli świateł awaryjnych. Diody zapobiegają temu zjawisku, izolując lewą i prawą stronę obwodu, dzięki czemu sygnał ze sterownika jest przekazywany prawidłowo do każdej strony osobno.

Przegląd uniwersalnych sterowników zamka dostępnych na polskim rynku

Na polskim rynku znajdziesz wiele uniwersalnych sterowników centralnego zamka, które doskonale nadają się do tej modyfikacji. Wśród popularnych marek mogę wymienić Blow, Stig, Carmotion czy Noxon. Niemal wszystkie te sterowniki posiadają dedykowane wyjścia do podłączenia kierunkowskazów. Zazwyczaj są to dwa przewody, często w kolorze brązowym, wyraźnie oznaczone w instrukcji jako "Flash Light" lub podobnie. To właśnie do nich podłączymy diody i dalej do instalacji samochodu.

Podłączanie krok po kroku: szczegółowy poradnik

Teraz przejdźmy do sedna, czyli do praktycznego podłączenia. Pamiętaj, aby wykonywać każdy krok z należytą starannością.

Krok 1: Bezpieczeństwo przede wszystkim jak przygotować auto do pracy?

Zanim dotkniesz jakiegokolwiek przewodu, zawsze odłącz ujemną klemę akumulatora. To absolutna podstawa bezpieczeństwa przy wszelkich pracach elektrycznych w samochodzie. Zapobiegnie to przypadkowym zwarciom, uszkodzeniu elektroniki pojazdu, a co najważniejsze ochroni Ciebie przed porażeniem prądem.

Krok 2: Lokalizacja sterownika centralnego zamka i jego przewodów sygnałowych

Pierwszym zadaniem jest zlokalizowanie zamontowanego sterownika centralnego zamka. Najczęściej znajduje się on pod deską rozdzielczą, w okolicy skrzynki bezpieczników, lub w innych łatwo dostępnych miejscach, gdzie elektryk mógł go zamontować. Odszukaj wiązkę przewodów wychodzącą ze sterownika. Zgodnie z instrukcją sterownika, zidentyfikuj dwa przewody sygnałowe przeznaczone do kierunkowskazów jak wspomniałem, często są to brązowe przewody.

Krok 3: Gdzie szukać przewodów od kierunkowskazów? Najczęstsze lokalizacje w popularnych autach

Przewody kierunkowskazów możesz znaleźć w kilku miejscach w samochodzie. Najczęściej są to:

• Wiązka przy kolumnie kierownicy: Przewody te biegną do przełącznika zespolonego.
• Przewody wychodzące ze skrzynki bezpieczników: Często są tam dostępne przewody zasilające poszczególne obwody świateł.
• W progach drzwi: W progach biegną główne wiązki przewodów do tylnych lamp.

Pamiętaj, że kolory przewodów różnią się drastycznie w zależności od marki i modelu auta. Na przykład, w grupie VAG (Volkswagen, Audi, Skoda, Seat) często spotyka się kolory czarno-zielony i czarno-biały, ale to tylko przykład. Zawsze musisz to zweryfikować!

Krok 4: Identyfikacja właściwych żył niezawodna metoda z użyciem multimetru

To kluczowy moment, w którym potrzebujesz multimetru.

1. Po zlokalizowaniu potencjalnych wiązek przewodów, delikatnie naciśnij na izolację, aby upewnić się, że nie ma w niej napięcia (przy odłączonym akumulatorze).
2. Następnie, po tym jak już zlokalizowałeś wiązki, podłącz z powrotem akumulator (tylko na czas testowania, pamiętaj o ponownym odłączeniu przed właściwym montażem!).
3. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
4. Włącz lewy kierunkowskaz w samochodzie.
5. Za pomocą igły probierczej multimetru (lub cienkiego przewodu podłączonego do plusa multimetru) delikatnie nakłuwaj izolację kolejnych przewodów w wiązce, jednocześnie dotykając minusa multimetru do masy pojazdu (np. metalowej części karoserii).
6. Szukaj przewodu, na którym napięcie będzie cyklicznie pojawiać się i znikać (0V -> +12V -> 0V). To jest przewód od lewego kierunkowskazu.
7. Powtórz ten sam proces dla prawego kierunkowskazu, aby zidentyfikować drugi przewód.
8. Po zidentyfikowaniu obu przewodów, ponownie odłącz ujemną klemę akumulatora przed przejściem do kolejnego kroku.

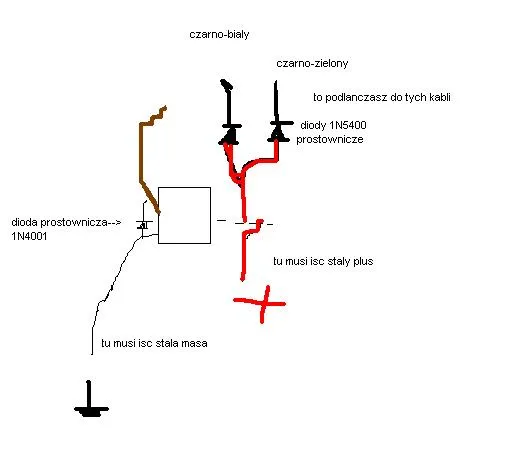

Krok 5: Magia diod, czyli jak prawidłowo wlutować je w obwód (kierunek ma znaczenie!)

Prawidłowe wlutowanie diod jest absolutnie kluczowe.

1. Weź jeden z przewodów sygnałowych od sterownika centralnego zamka (np. brązowy).
2. Wlutuj w niego diodę prostowniczą. Pamiętaj o kierunku! Na diodzie znajduje się pasek (katoda). Ten pasek musi być skierowany w stronę przewodów kierunkowskazów w samochodzie, czyli prąd ze sterownika ma płynąć w kierunku kierunkowskazów.
3. Drugi koniec diody (bez paska, anoda) wlutuj w przewód sygnałowy od sterownika.
4. Powtórz ten sam proces dla drugiego przewodu sygnałowego od sterownika zamka i drugiej diody. Każdy przewód sygnałowy od sterownika musi mieć swoją osobną diodę.
5. Po wlutowaniu diod, drugi koniec każdej diody (ten z paskiem) podłączasz do odpowiedniego przewodu kierunkowskazów w samochodzie (jeden do lewego, drugi do prawego).
6. Zawsze solidnie zaizoluj każde połączenie koszulką termokurczliwą lub taśmą izolacyjną, aby zapobiec zwarciom.

Krok 6: Solidne i bezpieczne połączenie lutowanie czy szybkozłączki?

W kwestii łączenia przewodów, jako Adam Zieliński, zdecydowanie zalecam lutowanie. Jest to najbardziej trwałe i niezawodne połączenie, które zapewni bezproblemowe działanie przez lata. Po wlutowaniu każdego połączenia, koniecznie zabezpiecz je koszulką termokurczliwą, aby chronić przed wilgocią i zwarciami. Odradzam stosowanie szybkozłączek (tzw. "scotchloków"), ponieważ z czasem mogą osłabić kontakt, prowadząc do problemów z działaniem, a nawet uszkodzeń instalacji. Dobre połączenie to podstawa stabilnej pracy.

Coś poszło nie tak? Rozwiązywanie problemów

Nawet przy najlepszych chęciach, czasami coś może nie zadziałać od razu. Oto najczęstsze problemy i sposoby ich rozwiązania.

Kierunkowskazy nie błyskają wcale jak znaleźć przyczynę?

Jeśli po podłączeniu kierunkowskazy w ogóle nie reagują na sygnały ze sterownika, sprawdź następujące punkty:

• Brak zasilania sterownika: Upewnij się, że sterownik centralnego zamka jest prawidłowo podłączony do zasilania (+12V i masa).
• Błędne podłączenie przewodów sygnałowych: Sprawdź, czy przewody sygnałowe ze sterownika (te brązowe) są podłączone do właściwych wyjść.
• Przepalony bezpiecznik: Sprawdź bezpiecznik w samym sterowniku centralnego zamka, a także bezpieczniki odpowiedzialne za kierunkowskazy w skrzynce bezpieczników samochodu.
• Słabe połączenia: Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.

Mruga tylko jedna strona gdzie szukać błędu w połączeniu?

Jeśli po zamknięciu/otwarciu auta mruga tylko jeden kierunkowskaz, problem leży najprawdopodobniej w połączeniu do strony, która nie reaguje. Może to być:

• Uszkodzona dioda: Dioda mogła ulec uszkodzeniu lub być wadliwa.
• Złe wlutowanie diody: Sprawdź, czy dioda jest prawidłowo wlutowana w obwód (kierunek paska!).
• Brak kontaktu na przewodzie: Przewód od sterownika do kierunkowskazu po tej stronie może mieć słaby kontakt lub być przerwany.

Po włączeniu kierunkowskazu mrugają światła awaryjne diagnoza problemu z diodami

To jest klasyczny objaw nieprawidłowo wlutowanych lub brakujących diod. W takiej sytuacji prąd z jednego kierunkowskazu cofa się przez sterownik centralnego zamka i trafia do drugiego kierunkowskazu, powodując mruganie obu stron, czyli świateł awaryjnych. Natychmiast sprawdź kierunek wlutowania diod (pasek musi być skierowany w stronę kierunkowskazów w samochodzie) oraz upewnij się, że każda strona ma swoją diodę. To najczęstszy błąd początkujących.

Sprawdzanie bezpieczników pierwsza pomoc przy braku reakcji

Zawsze, gdy napotkasz problem z brakiem reakcji lub nieprawidłowym działaniem, zacznij od sprawdzenia bezpieczników. Zarówno tych w instalacji samochodu, które odpowiadają za kierunkowskazy, jak i bezpiecznika w samym sterowniku centralnego zamka. Przepalony bezpiecznik to częsta, a zarazem prosta do usunięcia przyczyna wielu usterek.

Przeczytaj również: Gdzie koło zapasowe w VW Touran 7-osobowym? Sprawdź!

DIY czy elektryk? Porównanie kosztów i korzyści

Zastanawiasz się, czy warto podjąć się tego zadania samodzielnie? Przyjrzyjmy się korzyściom i rozważmy, kiedy lepiej zaufać profesjonaliście.

Ile zaoszczędzisz, wykonując pracę samodzielnie?

Wykonując podłączenie sterownika centralnego zamka do kierunkowskazów samodzielnie, możesz zaoszczędzić od 100 do 250 zł. Taki jest zazwyczaj koszt usługi u elektryka samochodowego w Polsce, w zależności od regionu i stopnia skomplikowania instalacji w danym modelu auta. Koszt diod to zaledwie kilka złotych, więc oszczędności są znaczące, a satysfakcja z samodzielnie wykonanej pracy bezcenna.

Kiedy warto oddać samochód w ręce profesjonalisty?

Mimo że zachęcam do samodzielnych prac, są sytuacje, w których warto rozważyć skorzystanie z usług profesjonalnego elektryka samochodowego:

• Brak odpowiednich narzędzi: Jeśli nie masz multimetru, lutownicy i podstawowych narzędzi, zakup ich może być droższy niż usługa.
• Brak doświadczenia w pracach elektrycznych: Jeśli nie czujesz się pewnie z prądem i instalacjami, lepiej nie ryzykować uszkodzenia elektroniki auta.
• Obawa przed uszkodzeniem instalacji: Strach przed popełnieniem błędu jest naturalny. Profesjonalista ma doświadczenie i ubezpieczenie.
• Trudności z identyfikacją przewodów: W niektórych autach wiązki są bardzo skomplikowane, a kolory przewodów nieoczywiste.
• Uporczywe problemy po samodzielnym montażu: Jeśli mimo prób rozwiązywania problemów instalacja nadal nie działa, elektryk szybko zdiagnozuje i naprawi usterkę.
