Niedziałający centralny zamek w Skodzie Fabii potrafi być prawdziwym utrapieniem. Zamiast od razu umawiać wizytę w serwisie i ponosić niepotrzebne koszty, warto spróbować samodzielnie zdiagnozować problem. Kluczem do sukcesu jest często znalezienie i sprawdzenie sterownika centralnego zamka, zwanego również modułem komfortu lub BCM. W tym praktycznym poradniku pokażę Ci, gdzie szukać tej części w zależności od generacji Twojej Fabii, abyś mógł zaoszczędzić czas i pieniądze.

Dlaczego centralny zamek przestaje działać i co to ma wspólnego z "mózgiem" elektryki auta?

Centralny zamek to nie jest samodzielny, odizolowany system. Jest on integralną częścią skomplikowanej sieci elektrycznej Twojego samochodu. Kiedy przestaje działać poprawnie, często oznacza to problem z jego "mózgiem" głównym sterownikiem, który zarządza wieloma funkcjami. W Skodzie Fabii funkcje te są zintegrowane w tzw. module komfortu lub module BCM (Body Control Module). Awaria tego centralnego komputera może objawiać się nie tylko problemami z zamkami, ale także z elektrycznymi szybami, oświetleniem czy nawet sygnalizacją otwartych drzwi. Dlatego lokalizacja i diagnostyka tego modułu jest tak kluczowa.

Sterownik centralnego zamka a moduł komfortu czy to to samo?

Spotkałem się z wieloma nazwami używanymi przez kierowców: "sterownik centralnego zamka", "moduł komfortu", "centralka zamka", "BCM", "sterownik Bordnetz". Chociaż potocznie mówimy o sterowniku zamka, w rzeczywistości w Skodzie Fabii nie jest to osobny, mały moduł. W pierwszej generacji (Fabia I) mówimy o module komfortu, który zawiera w sobie funkcję sterowania zamkami. W nowszych generacjach (Fabia II i III) jest to bardziej rozbudowany moduł BCM (Body Control Module), który odpowiada za jeszcze szerszy zakres funkcji elektronicznych w aucie. Zatem, szukając rozwiązania problemu z centralnym zamkiem, tak naprawdę szukamy właśnie tego zintegrowanego modułu.

Lokalizacja sterownika w Skodzie Fabia I (typ 6Y, 1999-2007)

Niezbędne narzędzia: co przygotować przed rozpoczęciem poszukiwań?

Zanim zabierzesz się za demontaż, warto przygotować kilka podstawowych narzędzi. Przyda Ci się zestaw śrubokrętów krzyżakowy i płaski, kilka kluczy nasadowych, a także plastikowe łopatki do podważania elementów tapicerki i osłon. Nie zapomnij o dobrej latarce, która ułatwi Ci pracę w ciemnych zakamarkach pod deską rozdzielczą. Ostrożność i cierpliwość to Twoi najlepsi sprzymierzeńcy w tym procesie.

Instrukcja demontażu: Jak dostać się do modułu komfortu nad nogami kierowcy?

W Fabii I, moduł komfortu znajduje się w dość nietypowym miejscu wysoko pod deską rozdzielczą, po lewej stronie, w okolicy nóg kierowcy. Aby się do niego dostać, musisz zdemontować dolną osłonę deski rozdzielczej. Zazwyczaj jest ona przykręcona kilkoma śrubami (często krzyżakowymi) i może być dodatkowo mocowana na zatrzaski. Po odkręceniu śrub i delikatnym podważeniu plastikowymi łopatkami, powinieneś móc ją zdjąć. Moduł komfortu jest zazwyczaj dość dużą, prostokątną skrzynką, do której podłączonych jest wiele wtyczek. Zwróć uwagę na jego dokładne umiejscowienie jest schowany głęboko, nad pedałami.

Tak wygląda poszukiwana część: Identyfikacja modułu i jego wtyczek

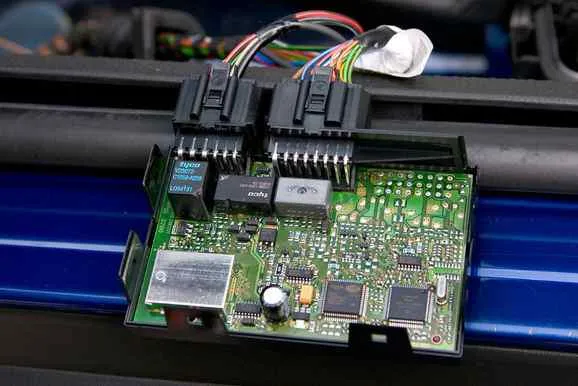

Moduł komfortu w Skodzie Fabii I to zazwyczaj szara lub czarna, prostokątna skrzynka, do której podpiętych jest sporo wtyczek o różnej wielkości i kolorze. Na obudowie modułu znajdziesz jego numer seryjny oraz oznaczenia producenta. Zwróć uwagę na te numery, jeśli planujesz wymianę części. Wtyczki są zazwyczaj wpinane na wcisk i zabezpieczone zatrzaskami, które trzeba delikatnie zwolnić, aby je odłączyć. Czasem moduł jest dodatkowo przykręcony lub zabezpieczony obejmą.

Moduł BCM w Skodzie Fabia II (typ 5J, 2007-2014) gdzie go szukać?

Za skrzynką bezpieczników, czyli gdzie dokładnie patrzeć?

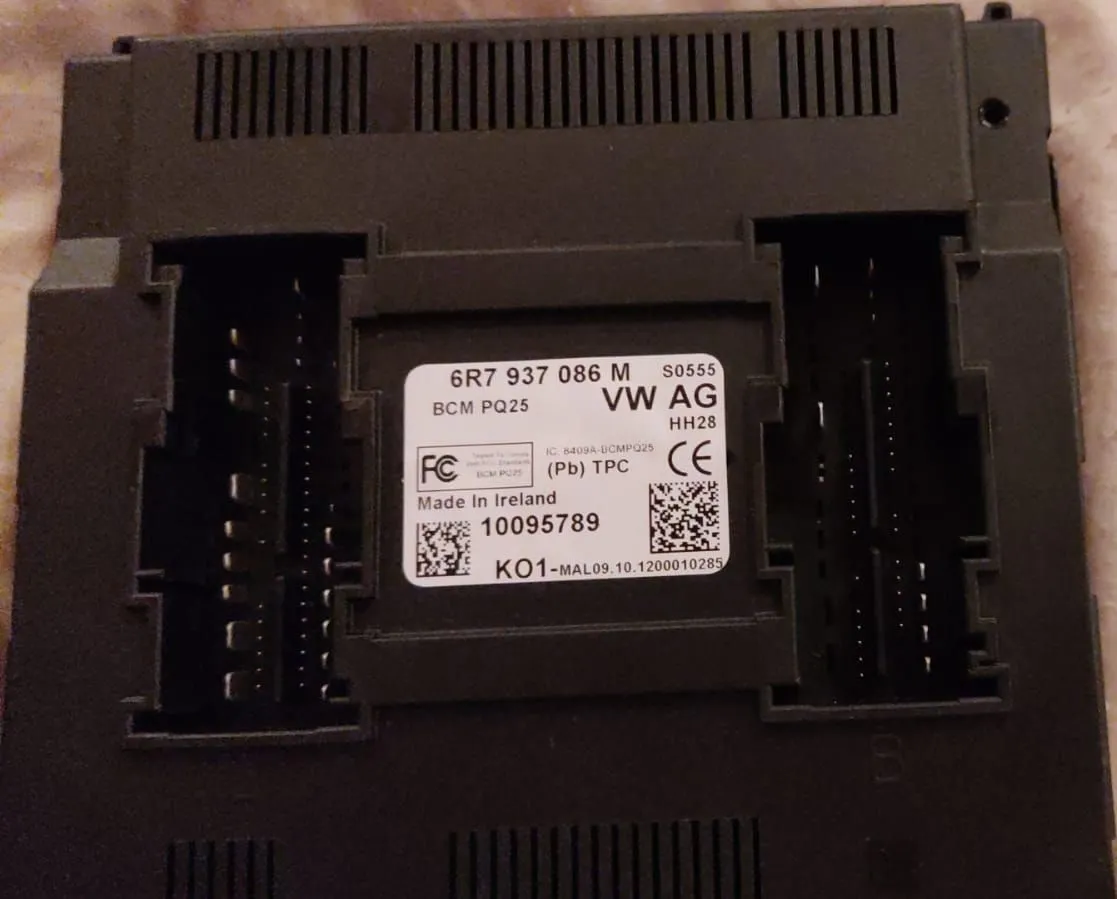

W drugiej generacji Fabii, sterowanie elektryką, w tym centralnym zamkiem, przejął moduł BCM (Body Control Module). Znajduje się on w okolicy skrzynki bezpieczników, która zlokalizowana jest pod kierownicą, po lewej stronie. Aby się do niego dostać, musisz najpierw zlokalizować samą skrzynkę bezpieczników, a następnie poszukać modułu BCM umieszczonego za nią. Jest on zazwyczaj wpięty w wiązkę elektryczną i może być nieco schowany.

Praktyczny poradnik: demontaż osłon i uzyskanie dostępu do modułu BCM

Dostęp do modułu BCM w Fabii II wymaga demontażu plastikowych osłon znajdujących się pod kolumną kierownicy. Często jest to kilka elementów, które są ze sobą spasowane i mogą być mocowane na śruby lub zatrzaski. Kluczowe jest, aby działać ostrożnie i nie używać nadmiernej siły, ponieważ te elementy są wykonane z tworzywa sztucznego i łatwo je uszkodzić. Po zdjęciu osłon będziesz miał lepszy widok na skrzynkę bezpieczników i moduł BCM znajdujący się za nią.

Gdzie znajduje się sterownik w Skodzie Fabia III (typ NJ, od 2014)?

Dostęp do sterownika co musisz wiedzieć, by niczego nie uszkodzić?

W najnowszej generacji Skody Fabii, czyli modelu III, moduł BCM, który odpowiada za centralny zamek i wiele innych funkcji, znajduje się w podobnym miejscu jak w Fabii II w okolicy skrzynki bezpieczników po stronie kierowcy, głęboko pod deską rozdzielczą. Dostęp do niego wymaga demontażu odpowiednich osłon pod kierownicą. Podobnie jak w poprzednich modelach, kluczowa jest tutaj ostrożność. Używaj plastikowych narzędzi do podważania, unikaj metalowych, które mogą porysować lub uszkodzić elementy wnętrza. Zwróć uwagę na wszystkie śruby i zatrzaski, aby niczego nie zgubić i móc poprawnie złożyć wszystko z powrotem.

Czy to na pewno moduł komfortu? Objawy jego awarii

Pilot nie reaguje, a zamek wariuje typowe symptomy uszkodzenia

Jeśli Twój centralny zamek zaczął szwankować, oto kilka typowych objawów, które mogą wskazywać na problem z modułem komfortu lub BCM:

• Brak reakcji na pilota: Drzwi nie reagują na próby otwarcia lub zamknięcia za pomocą kluczyka.
• Nieprawidłowe działanie zamka kluczykiem: Centralny zamek nie działa po przekręceniu kluczyka w zamku drzwi kierowcy, lub działa tylko dla jednych drzwi.
• Samoczynne zamykanie/otwieranie: Zamki same się otwierają lub zamykają, często w losowych momentach.
• Wariująca sygnalizacja: Kontrolka na desce rozdzielczej wskazuje, że drzwi są otwarte, mimo że są zamknięte, lub odwrotnie.

Problemy z szybami i oświetleniem jak moduł komfortu wpływa na resztę auta?

Uszkodzenie modułu komfortu/BCM nie ogranicza się tylko do centralnego zamka. Ten moduł jest "mózgiem" wielu innych systemów. Dlatego możesz zaobserwować problemy z elektrycznymi szybami mogą one nie działać wcale, działać tylko częściowo, lub nie opuszczać się automatycznie przy otwieraniu drzwi. Podobnie może być z oświetleniem wewnętrznym lampki mogą nie zapalać się po otwarciu drzwi, lub świecić cały czas. To pokazuje, jak bardzo ten moduł jest centralnym punktem zarządzania elektroniką w aucie.

Tajemniczy "złodziej prądu": czy uszkodzony sterownik może rozładować akumulator?

Tak, uszkodzony moduł komfortu/BCM może być przyczyną szybkiego rozładowania akumulatora. Dzieje się tak, gdy moduł nie przechodzi w stan "uśpienia" po wyłączeniu zapłonu. Oznacza to, że nadal pobiera prąd, nawet gdy samochód stoi, co w efekcie prowadzi do wyczerpania baterii. Jeśli zauważasz, że akumulator szybko się rozładowuje, a wszystkie inne odbiorniki prądu są sprawne, warto przyjrzeć się właśnie modułowi BCM.

Zanim wymienisz sterownik: sprawdź inne częste usterki

Problem nr 1: Przetarte kable w gumowej przelotce drzwi

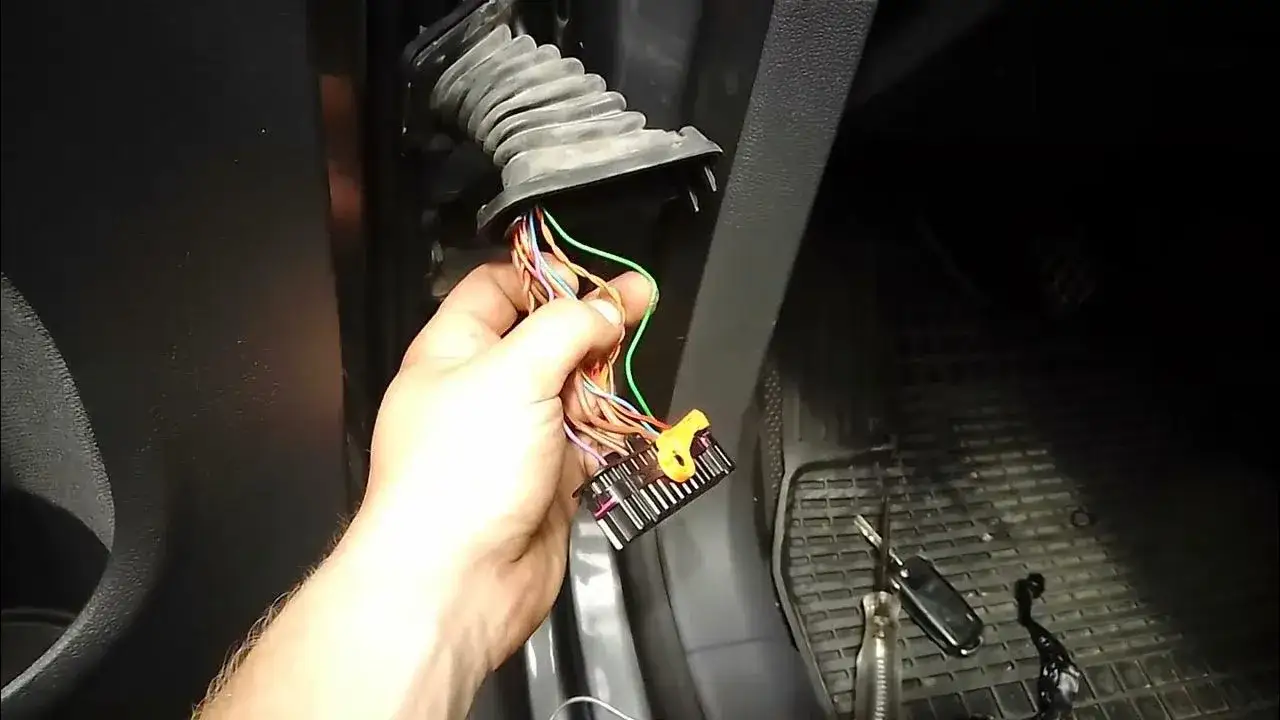

Zanim zaczniesz rozważać wymianę modułu, sprawdź coś, co jest niezwykle częstą przyczyną problemów z centralnym zamkiem, zwłaszcza w drzwiach kierowcy. Chodzi o przetarte przewody elektryczne w gumowej osłonie (przelotce) łączącej nadwozie z drzwiami. Ciągłe otwieranie i zamykanie drzwi powoduje naprężenia i tarcie, które z czasem mogą doprowadzić do przetarcia izolacji i zwarcia lub przerwy w obwodzie. Objawy to m.in. niedziałający centralny zamek w konkretnych drzwiach, problemy z elektrycznymi szybami w tych drzwiach, czy brak reakcji na sygnał otwarcia drzwi.

Problem nr 2: Uszkodzony mikrostyk w zamku drzwi kierowcy

Kolejnym częstym winowajcą jest mikrostyk umieszczony w mechanizmie zamka drzwi kierowcy. Ten mały przełącznik informuje moduł komfortu/BCM o tym, czy drzwi są otwarte, czy zamknięte. Jeśli mikrostyk jest uszkodzony, moduł nie otrzymuje prawidłowego sygnału. Skutkuje to nie tylko problemami z działaniem centralnego zamka (np. nie rygluje się automatycznie po przekroczeniu pewnej prędkości), ale także z oświetleniem wnętrza i sygnalizacją na desce rozdzielczej. Jest to usterka, która często jest pomijana, a jest stosunkowo prosta do zdiagnozowania i naprawy.

Problem nr 3: Banalna przyczyna bezpieczniki i bateria w kluczyku

Zawsze zaczynaj od podstaw! Zanim rozkręcisz pół samochodu, upewnij się, że problem nie leży w czymś banalnym. Sprawdź bezpieczniki odpowiedzialne za działanie centralnego zamka i modułu komfortu. Czasem jeden przepalony bezpiecznik może spowodować całkowite wyłączenie systemu. Drugą, równie prostą do sprawdzenia przyczyną, jest bateria w pilocie. Słaba bateria może powodować sporadyczne lub całkowite zaniki zasięgu i brak reakcji na przyciski. Wymiana baterii to koszt kilkunastu złotych i często rozwiązuje problem.

Przeczytaj również: Jak opuścić koło zapasowe Ford Transit? Szybki poradnik

Wymiana modułu komfortu w Fabii co z kodowaniem?

Czy wystarczy podmienić część "plug and play"?

Niestety, w przypadku modułów komfortu i BCM, szczególnie w nowszych generacjach Skody Fabii, wymiana często nie jest tak prosta jak podłączenie części "plug and play". Nawet jeśli kupisz identyczny moduł, samo jego podłączenie może nie wystarczyć do pełnego działania wszystkich funkcji. Nowy moduł musi zostać zaprogramowany, aby komunikował się z resztą systemów w samochodzie.

Dlaczego dopasowanie numerów części jest absolutnie kluczowe?

Przy zakupie nowego modułu komfortu/BCM kluczowe jest, aby dopasować numer seryjny części. Producenci stosują różne wersje modułów, które mogą różnić się funkcjami lub wersją oprogramowania. Zamontowanie modułu o nieodpowiednim numerze, nawet jeśli wygląda identycznie, może skutkować nieprawidłowym działaniem poszczególnych funkcji od centralnego zamka, przez elektryczne szyby, aż po kontrolki na desce rozdzielczej. Zawsze sprawdzaj numer starego modułu i szukaj identycznego lub w pełni kompatybilnego zamiennika.

Kodowanie modułu kiedy jest konieczne i czy można to zrobić samemu?

Kodowanie, czyli programowanie modułu, jest zazwyczaj konieczne po jego wymianie. Bez tego moduł może nie "widzieć" wszystkich podłączonych do niego elementów lub nieprawidłowo zarządzać ich pracą. Na przykład, piloty mogą nie działać, elektryczne szyby mogą nie mieć funkcji automatycznego domykania, a systemy bezpieczeństwa mogą zgłaszać błędy. Możliwość samodzielnego zakodowania modułu zależy od posiadanych narzędzi i wiedzy. Wymaga to specjalistycznego oprogramowania diagnostycznego (np. VCDS) i umiejętności jego obsługi. Jeśli nie czujesz się na siłach, najlepiej zlecić to zadanie wykwalifikowanemu mechanikowi lub serwisowi.
