Witajcie, miłośnicy motoryzacji! Dziś zabieram Was w podróż do wnętrza Mercedesa W202, a konkretnie do jego bagażnika. Jeśli Wasz centralny zamek zaczął szwankować, a podejrzewacie o to pompkę, to dobrze trafiliście. Ten poradnik krok po kroku pokaże Wam, gdzie dokładnie znajduje się ta niewielka, ale kluczowa część, jak się do niej dostać, jakie są najczęstsze objawy jej awarii i jak przeprowadzić podstawową diagnostykę. Mam nadzieję, że dzięki moim wskazówkom samodzielnie poradzicie sobie z tym problemem, oszczędzając czas i pieniądze.
Lokalizacja pompki centralnego zamka w Mercedesie W202 gdzie jej szukać i jak się do niej dostać?
- Pompka centralnego zamka w Mercedesie W202 znajduje się w bagażniku, po prawej stronie, za tapicerką, często w styropianowym wygłuszeniu.
- Dostęp do pompki wymaga demontażu prawego boczku tapicerki bagażnika.
- Pompka to prostokątne pudełko (np. Bosch/Siemens) z wtyczką elektryczną i wielopinowym złączem przewodów pneumatycznych.
- Typowe objawy awarii to całkowity brak reakcji zamka, długa praca pompki, zamykanie tylko niektórych drzwi lub brak reakcji na pilota.
- Najczęstsze usterki to zużycie silniczka elektrycznego, pęknięcie grafitowego wirnika lub uszkodzenie modułu elektronicznego.
- Przy wymianie kluczowe jest dopasowanie pompki po numerze OEM (np. 202 800 08 48).
Gdzie Mercedes ukrył pompkę centralnego zamka w W202?
W większości egzemplarzy Mercedesa W202, popularnej klasy C z lat 90., pompkę centralnego zamka znajdziemy w bagażniku. Dokładniej mówiąc, jest ona schowana po prawej stronie, za tapicerką. Aby się do niej dostać, trzeba będzie zdjąć prawy boczek bagażnika. Zazwyczaj pompka jest osadzona w specjalnej gąbce lub styropianowym wygłuszeniu, które ma za zadanie ją amortyzować i chronić. Warto wiedzieć, że w zależności od wersji wyposażenia, czasami pompka może być umieszczona pod tylną kanapą, choć jest to znacznie rzadsze. Przy zakupie nowej lub używanej pompki, kluczowe jest zwrócenie uwagi na jej numer OEM. Najczęściej spotykane numery to:- 202 800 08 48
- 202 800 09 48
- 202 800 14 48
- 202 800 21 48
- 0 132 006 344
Zgodność numeru OEM z tym, co było fabrycznie zamontowane w Waszym aucie, to podstawa, aby wszystko działało jak należy.
Czy w wersji Kombi (S202) pompka jest w tym samym miejscu?
Co do zasady, lokalizacja pompki centralnego zamka w wersji Kombi (S202) jest podobna do tej w Sedanie, czyli zazwyczaj znajduje się ona w bagażniku. Jednak, jak już wspomniałem, w rzadkich przypadkach, niezależnie od wersji nadwozia, może być ona umieszczona pod tylną kanapą. Zawsze warto sprawdzić obie lokalizacje, jeśli nie możecie jej znaleźć od razu w bagażniku.
Jak wygląda i czego szukać za tapicerką?

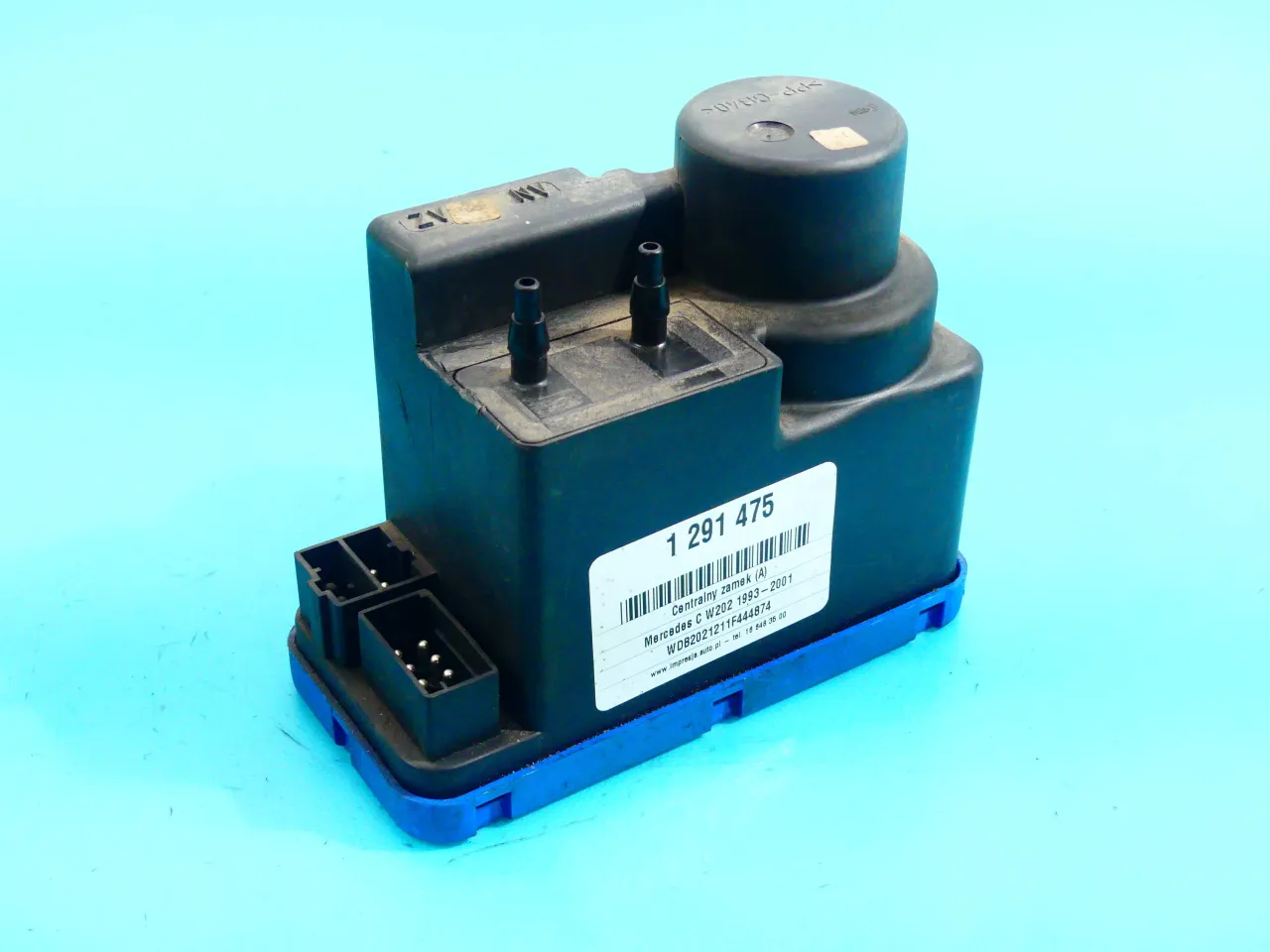

Po zdemontowaniu tapicerki bagażnika, naszym oczom ukaże się zazwyczaj niewielkie, prostokątne pudełko. Najczęściej jest to produkt firm Bosch lub Siemens. Charakterystyczne dla tej pompki są dwa rodzaje złączy: jedno to standardowa wtyczka elektryczna, a drugie to wielopinowe złącze, do którego podłączone są przewody pneumatyczne. Te ostatnie są zazwyczaj w kolorze żółtym i prowadzą do siłowników w drzwiach, klapie bagażnika, a czasem nawet do wlewu paliwa. Całość jest zwykle osadzona w miękkiej gąbce lub styropianowym elemencie, który chroni ją przed wibracjami.
Centralny zamek nie działa? Poznaj typowe objawy awarii pompki
Najbardziej oczywistym objawem awarii pompki centralnego zamka jest jej całkowity brak reakcji. Niezależnie od tego, czy próbujecie zamknąć lub otworzyć auto kluczykiem w drzwiach, czy też za pomocą pilota, nic się nie dzieje. To sygnał, że pompka albo w ogóle nie dostaje zasilania, albo sama uległa awarii. Problem może leżeć zarówno w samej pompce, jak i w jej obwodzie zasilania.
Słyszysz długie buczenie po naciśnięciu pilota? To sygnał ostrzegawczy
Jeśli po naciśnięciu przycisku na pilocie słyszycie, że pompka pracuje, ale robi to znacznie dłużej niż powinna powiedzmy, ponad 5 do 10 sekund to jest to bardzo wyraźny sygnał ostrzegawczy. Oznacza to zazwyczaj, że w układzie pneumatycznym centralnego zamka jest gdzieś nieszczelność. Pompka próbuje wytworzyć odpowiednie ciśnienie lub podciśnienie, aby poruszyć siłowniki, ale powietrze ucieka, przez co musi pracować bez przerwy. Długotrwała praca w takich warunkach może prowadzić do jej przegrzania i trwałego uszkodzenia.
Zamek "wariuje" czyli dlaczego auto samo się zamyka lub otwiera
Kolejnym niepokojącym objawem jest sytuacja, gdy centralny zamek zaczyna działać samoczynnie. Auto może samo się zamykać lub otwierać w najmniej oczekiwanych momentach. Taki "wariujący" zamek często wskazuje na problemy z modułem elektronicznym pompki. Może to być również spowodowane awarią czujników, które wysyłają błędne sygnały do sterownika.
Działa kluczykiem, ale pilotem już nie gdzie leży problem?
Zdarza się również, że centralny zamek działa poprawnie, gdy używamy kluczyka w drzwiach kierowcy, ale zupełnie nie reaguje na sygnał z pilota. W takim przypadku problem zazwyczaj nie leży w samej pompce pneumatycznej, ale w module komfortu, który jest zintegrowany z pompką lub w samym systemie odbioru sygnału radiowego. Może to być wina uszkodzonego odbiornika, problemów z pilotem, albo właśnie wspomnianego modułu komfortu w pompce, który odpowiada za komunikację z pilotem.
Misja: Demontaż. Jak bezpiecznie dostać się do pompki?
Aby dostać się do pompki centralnego zamka, będziemy potrzebować kilku podstawowych narzędzi. Przygotujcie sobie:
- Zestaw kluczy nasadowych i Torx do odkręcenia śrub mocujących tapicerkę.
- Płaski śrubokręt lub specjalne narzędzia do podważania do delikatnego odpinania spinek tapicerskich.
- Lampka inspekcyjna ułatwi pracę w słabo oświetlonych zakamarkach bagażnika.
- Rękawice ochronne dla lepszego chwytu i ochrony dłoni.
Demontaż tapicerki bagażnika instrukcja krok po kroku
Oto jak krok po kroku zdjąć prawy boczek tapicerki bagażnika w Mercedesie W202:
- Najpierw zlokalizujcie wszystkie śruby mocujące boczek. Zazwyczaj znajdują się one w rogach lub w okolicach uchwytów. Odkręćcie je.
- Następnie delikatnie zacznijcie podważać krawędzie tapicerki za pomocą płaskiego śrubokręta lub specjalnych narzędzi. Szukajcie spinek tapicerskich, które trzymają boczek w miejscu.
- Podważajcie ostrożnie, aby nie uszkodzić plastików ani zatrzasków. Czasami warto zacząć od góry i stopniowo schodzić w dół.
- Gdy wszystkie spinki i śruby zostaną odpięte, boczek powinien dać się swobodnie wyjąć.
- Po zdjęciu tapicerki, powinniście zobaczyć gąbkę lub styropianowe wygłuszenie, w którym ukryta jest pompka.
Jak bezpiecznie odpiąć wtyczki elektryczne i przewody pneumatyczne?
Gdy już zlokalizujecie pompkę, czas na jej odłączenie. Zanim jednak to zrobicie, upewnijcie się, że kluczyk jest wyjęty ze stacyjki, a akumulator odłączony (choć w przypadku samej pompki centralnego zamka nie jest to zawsze konieczne, ale zawsze warto zachować ostrożność). Najpierw odepnijcie wtyczkę elektryczną. Zwykle ma ona zatrzask, który trzeba wcisnąć lub podważyć. Następnie ostrożnie odepnijcie wielopinowe złącze przewodów pneumatycznych. Czasami przewody są ponumerowane lub oznaczone kolorami, co ułatwi ich późniejsze podłączenie. Jeśli nie, warto zrobić zdjęcie przed demontażem, aby zapamiętać kolejność. Delikatnie pociągnijcie za złącze, nie za same przewody.
Zwróć uwagę na te detale, aby uniknąć problemów przy montażu
Podczas demontażu pompki i tapicerki, warto zwrócić uwagę na kilka szczegółów, które ułatwią Wam późniejszy montaż:
- Kolejność przewodów pneumatycznych: Jeśli przewody nie są ponumerowane, koniecznie zróbcie zdjęcie ich ułożenia przed odłączeniem.
- Położenie pompki w gąbce: Zwróćcie uwagę, jak pompka była osadzona w gąbce lub styropianie.
- Położenie spinek i śrub: Zapamiętajcie, gdzie były umieszczone spinki i śruby tapicerki.
- Stan przewodów: Przy okazji warto sprawdzić stan przewodów pneumatycznych czy nie są sparciałe, popękane lub przetarte.
Diagnoza na stole warsztatowym: Co najczęściej psuje się w pompce centralnego zamka W202?

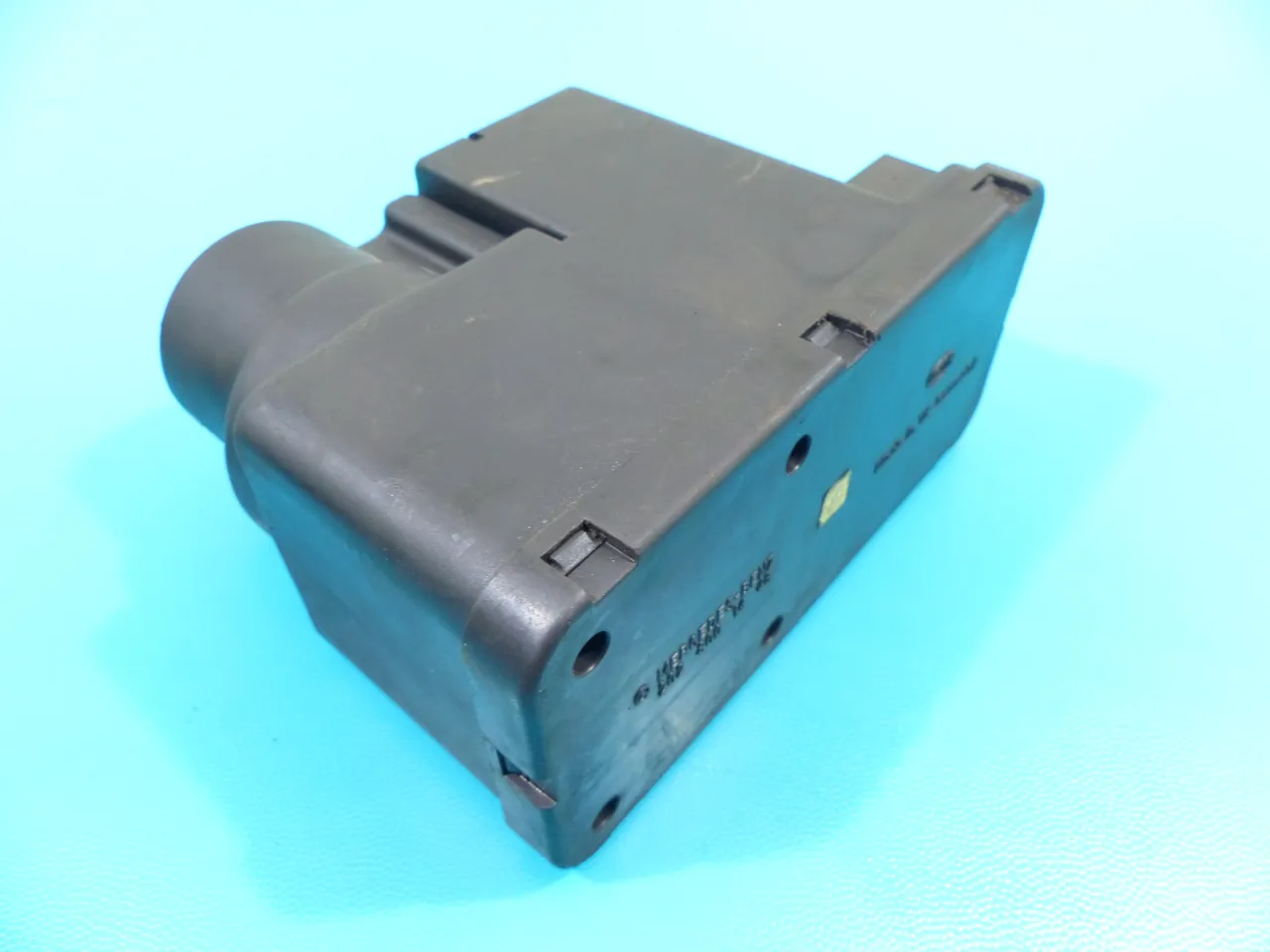

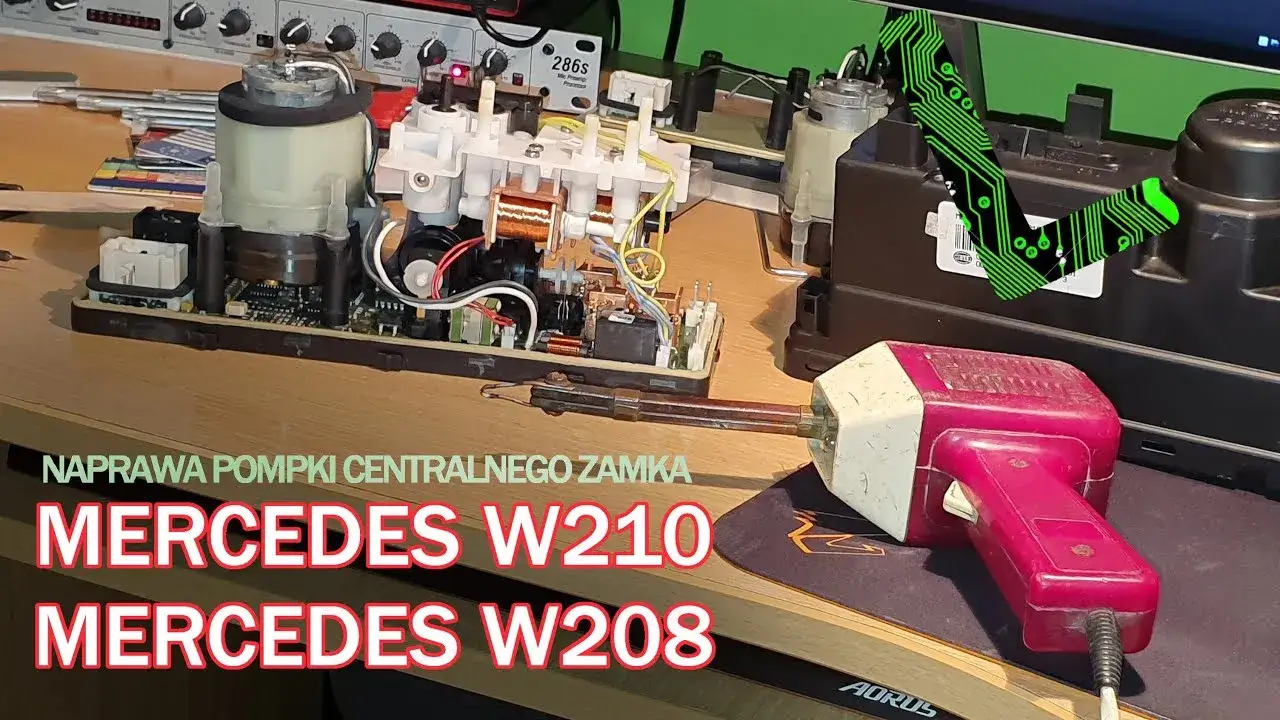

Po wyjęciu pompki z auta, możemy przyjrzeć się jej bliżej. Obudowę zazwyczaj można otworzyć za pomocą małego śrubokręta, podważając zatrzaski. W środku znajdziemy płytkę elektroniczną, silniczek elektryczny oraz wirnik. Najczęstsze uszkodzenia, które można zauważyć gołym okiem, to ślady przepaleń na płytce, korozja na stykach, a także widoczne pęknięcia na elementach mechanicznych.
Silnik elektryczny i grafitowy wirnik najsłabsze ogniwa układu
Dwie najczęstsze przyczyny awarii pompki centralnego zamka w W202 to zużycie silniczka elektrycznego oraz uszkodzenie grafitowego wirnika. Silniczek, który napędza całą konstrukcję, z czasem zużywa się, głównie przez szczotki i komutator. Objawia się to coraz słabszą pracą, aż w końcu całkowitym brakiem reakcji. Z kolei wirnik, wykonany często z grafitu, jest odpowiedzialny za wytwarzanie ciśnienia i podciśnienia w układzie. Jest on dość delikatny i niestety często pęka, co uniemożliwia prawidłowe działanie pompki.
Płytka sterująca (moduł komfortu) kiedy to ona jest winowajcą?
Jeśli silniczek i wirnik wydają się być w dobrym stanie, a pompka nadal nie działa lub "wariuje", problem może leżeć po stronie modułu elektronicznego, czyli płytki sterującej. Częste usterki to tzw. zimne luty, czyli miejsca, gdzie połączenie lutowane jest słabe i przerywa obwód. Mogą również wystąpić uszkodzenia samych elementów elektronicznych na płytce. W przypadkach, gdy centralny zamek działa tylko z kluczyka, a nie reaguje na pilota, to właśnie moduł komfortu zintegrowany z pompką jest najczęściej podejrzany.
Jak sprawdzić szczelność samej pompki po demontażu?
Po wyjęciu pompki z auta i upewnieniu się, że jest ona odłączona od zasilania, możemy spróbować sprawdzić jej szczelność. Najprostszym sposobem jest zatkanie palcem wszystkich otworów pneumatycznych i próba uruchomienia pompki (np. przez podanie zasilania na krótko, jeśli mamy taką możliwość i wiemy jak to bezpiecznie zrobić). Jeśli słyszymy syczenie powietrza, oznacza to nieszczelność. Alternatywnie, można spróbować zatkać otwory i sprawdzić, czy pompka jest w stanie utrzymać wytworzone ciśnienie lub podciśnienie.
Naprawiać czy wymieniać pompkę centralnego zamka?
Decyzja o naprawie lub wymianie pompki zależy od kilku czynników. Regeneracja silniczka i wymiana grafitowego wirnika może być opłacalna, jeśli części są tanie i łatwo dostępne, a my posiadamy odpowiednie umiejętności manualne i narzędzia. Jest to dobre rozwiązanie, gdy główną przyczyną awarii jest właśnie mechaniczne zużycie tych elementów. Jednak jeśli problem leży w module elektronicznym, naprawa może być bardziej skomplikowana i kosztowna. W wielu przypadkach, zwłaszcza gdy pompka jest już stara i wykazuje wiele oznak zużycia, prostszym i często bardziej niezawodnym rozwiązaniem jest wymiana całej pompki.
Gdzie szukać używanej pompki i jak nie kupić bubla?
Używane pompki centralnego zamka można znaleźć przede wszystkim na szrotach samochodowych oraz na portalach aukcyjnych i ogłoszeniowych. Szukając takiej części, zwróćcie uwagę na kilka rzeczy, aby nie kupić "bubla". Po pierwsze, dokładnie obejrzyjcie pompkę pod kątem uszkodzeń mechanicznych i śladów zalania. Po drugie, jeśli to możliwe, poproście sprzedawcę o gwarancję rozruchową pozwoli Wam to sprawdzić, czy pompka działa po zamontowaniu w Waszym aucie. Po trzecie, upewnijcie się, że numer OEM pompki jest zgodny z tym, czego szukacie.
Kluczowa rola numerów OEM jak dobrać idealny zamiennik?
Jak już wielokrotnie podkreślałem, numery OEM (Original Equipment Manufacturer) są absolutnie kluczowe przy doborze pompki centralnego zamka. Każdy numer, jak na przykład wspomniane wcześniej 202 800 08 48, 202 800 09 48, 202 800 14 48, 202 800 21 48 czy 0 132 006 344, oznacza konkretną wersję pompki, dopasowaną do danego modelu i rocznika auta, a także do specyficznych funkcji systemu centralnego zamka. Zastosowanie pompki z innym numerem OEM może skutkować nieprawidłowym działaniem lub całkowitym brakiem kompatybilności.
Nowe zamienniki czy warto w nie inwestować?
Na rynku dostępne są również nowe zamienniki pompek centralnego zamka. Ich jakość może być różna, dlatego warto poszukać opinii o konkretnych producentach. Nowe części zazwyczaj oferują dłuższą żywotność i gwarancję, co może być kuszące. Jednak ich cena jest często wyższa niż części używanych. Warto rozważyć, czy inwestycja w nowy zamiennik jest opłacalna w stosunku do kosztu używanej, sprawdzonej części lub ewentualnej regeneracji. Czasem lepiej zapłacić nieco więcej za pewność, a czasem można znaleźć bardzo dobrej jakości zamiennik w rozsądnej cenie.
Twój centralny zamek znów działa! Jak prawidłowo zamontować pompkę?
Po zakupie lub naprawie pompki, czas na montaż. Zanim jednak na dobre złożymy całą tapicerkę, warto podłączyć nową pompkę "na krótko" i sprawdzić, czy wszystkie zamki reagują prawidłowo na jej działanie. Podłączcie wtyczkę elektryczną i przewody pneumatyczne, a następnie spróbujcie zamknąć i otworzyć auto za pomocą pilota lub kluczyka. Upewnijcie się, że wszystkie drzwi, a także klapa bagażnika, działają płynnie i bezproblemowo.
Podłączanie i zabezpieczanie przewodów o czym nie można zapomnieć?
Podczas podłączania pompki, upewnijcie się, że wszystkie przewody pneumatyczne są prawidłowo umieszczone w swoich gniazdach. Jeśli wcześniej zrobiliście zdjęcie, skorzystajcie z niego. Pamiętajcie o prawidłowym wpięciu wtyczki elektrycznej, upewniając się, że zatrzask wskoczył na swoje miejsce. Warto również sprawdzić, czy wszystkie połączenia są szczelne można to zrobić, delikatnie poruszając przewodami, aby upewnić się, że nie wysuną się podczas pracy pompki.
Przeczytaj również: Passat B5: Gdzie moduł komfortu? Lokalizacja i naprawa
Montaż tapicerki i finalne testy ciesz się sprawnym autem
Gdy już upewnicie się, że pompka działa poprawnie, możecie przystąpić do ponownego montażu tapicerki bagażnika. Włóżcie ją na swoje miejsce, zwracając uwagę na prawidłowe ułożenie wszystkich elementów i zaczepów. Następnie przykręćcie śruby i wciśnijcie spinki tapicerskie. Po złożeniu wszystkiego, przeprowadźcie finalne testy działania centralnego zamka. Zamknijcie i otwórzcie auto kilka razy, zarówno z pilota, jak i z kluczyka. Sprawdźcie, czy wszystkie zamki działają płynnie i cicho. Jeśli wszystko jest w porządku, gratuluję! Udało Wam się samodzielnie naprawić centralny zamek w Waszym Mercedesie W202. Cieszcie się sprawnym autem!
